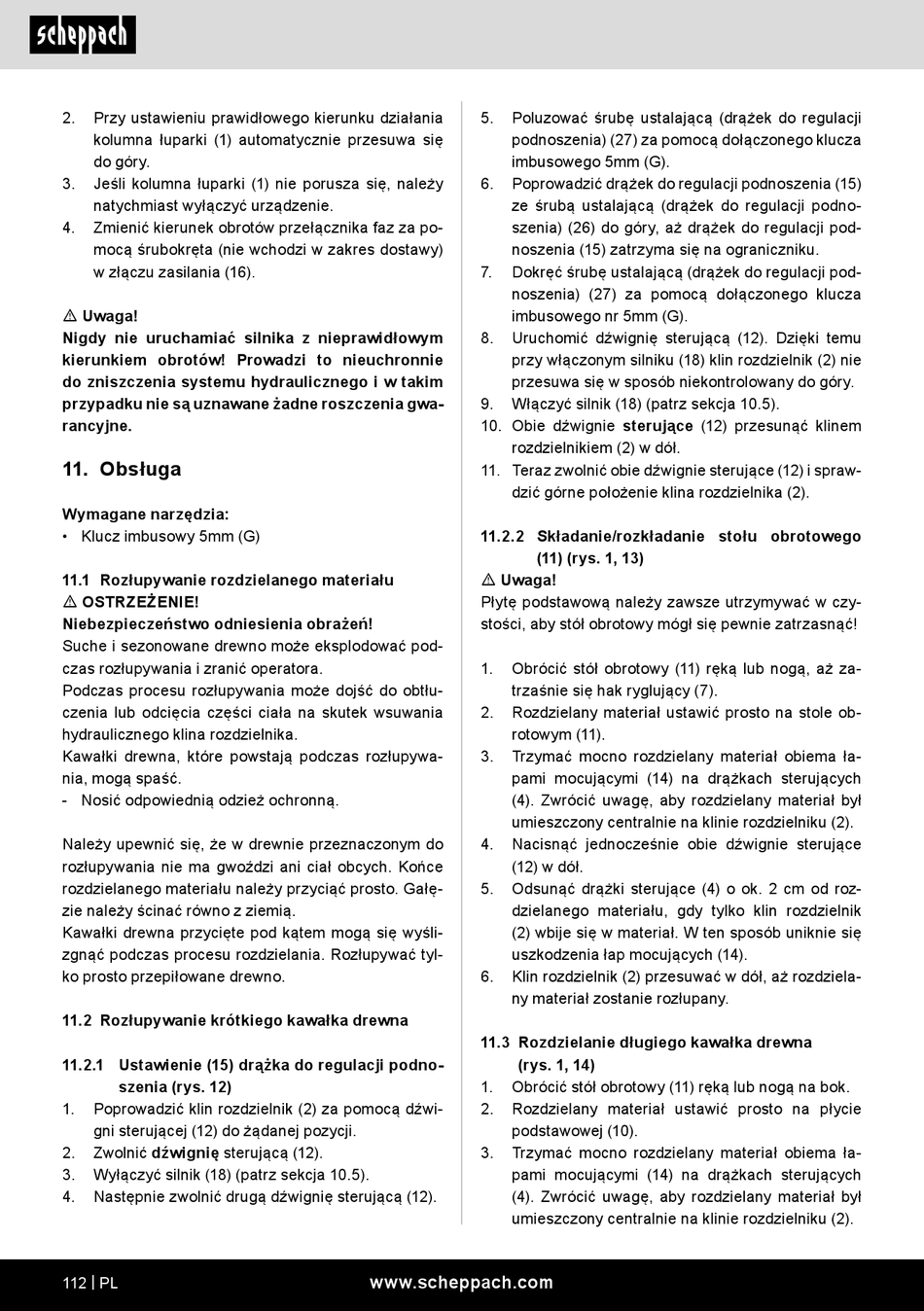

2. Przy ustawieniu prawidłowego kierunku działania
kolumna łuparki (1) automatycznie przesuwa się
do góry.
3. Jeśli kolumna łuparki (1) nie porusza się, należy
natychmiast wyłączyć urządzenie.
4. Zmienić kierunek obrotów przełącznika faz za po-
mocą śrubokręta (nie wchodzi w zakres dostawy)
w złączu zasilania (16).
m Uwaga!
Nigdy nie uruchamiać silnika z nieprawidłowym
kierunkiem obrotów! Prowadzi to nieuchronnie
do zniszczenia systemu hydraulicznego i w takim
przypadku nie są uznawane żadne roszczenia gwa-
rancyjne.
11. Obsługa
Wymagane narzędzia:
• Klucz imbusowy 5mm (G)
11.1 Rozłupywanie rozdzielanego materiału
m OSTRZEŻENIE!
Niebezpieczeństwo odniesienia obrażeń!
Suche i sezonowane drewno może eksplodować pod-
czas rozłupywania i zranić operatora.
Podczas procesu rozłupywania może dojść do obtłu-
czenia lub odcięcia części ciała na skutek wsuwania
hydraulicznego klina rozdzielnika.
Kawałki drewna, które powstają podczas rozłupywa-
nia, mogą spaść.
- Nosić odpowiednią odzież ochronną.
Należy upewnić się, że w drewnie przeznaczonym do
rozłupywania nie ma gwoździ ani ciał obcych. Końce
rozdzielanego materiału należy przyciąć prosto. Gałę-
zie należy ścinać równo z ziemią.
Kawałki drewna przycięte pod kątem mogą się wyśli-
zgnąć podczas procesu rozdzielania. Rozłupywać tyl-
ko prosto przepiłowane drewno.
11.2 Rozłupywanie krótkiego kawałka drewna
11.2.1 Ustawienie (15) drążka do regulacji podno-
szenia (rys. 12)
1. Poprowadzić klin rozdzielnik (2) za pomocą dźwi-
gni sterującej (12) do żądanej pozycji.
Zwolnić dźwignię sterującą (12).
2.
3. Wyłączyć silnik (18) (patrz sekcja 10.5).
4. Następnie zwolnić drugą dźwignię sterującą (12).
112 | PL
5. Poluzować śrubę ustalającą (drążek do regulacji
podnoszenia) (27) za pomocą dołączonego klucza
imbusowego 5mm (G).
6. Poprowadzić drążek do regulacji podnoszenia (15)
ze śrubą ustalającą (drążek do regulacji podno-
szenia) (26) do góry, aż drążek do regulacji pod-
noszenia (15) zatrzyma się na ograniczniku.
7. Dokręć śrubę ustalającą (drążek do regulacji pod-
noszenia) (27) za pomocą dołączonego klucza
imbusowego nr 5mm (G).
8. Uruchomić dźwignię sterującą (12). Dzięki temu
przy włączonym silniku (18) klin rozdzielnik (2) nie
przesuwa się w sposób niekontrolowany do góry.
9. Włączyć silnik (18) (patrz sekcja 10.5).
10. Obie dźwignie sterujące (12) przesunąć klinem
rozdzielnikiem (2) w dół.
11. Teraz zwolnić obie dźwignie sterujące (12) i spraw-
dzić górne położenie klina rozdzielnika (2).
11.2.2 Składanie/rozkładanie stołu obrotowego
(11) (rys. 1, 13)
m Uwaga!
Płytę podstawową należy zawsze utrzymywać w czy-
stości, aby stół obrotowy mógł się pewnie zatrzasnąć!
1. Obrócić stół obrotowy (11) ręką lub nogą, aż za-
trzaśnie się hak ryglujący (7).
2. Rozdzielany materiał ustawić prosto na stole ob-
rotowym (11).
3. Trzymać mocno rozdzielany materiał obiema ła-
pami mocującymi (14) na drążkach sterujących
(4). Zwrócić uwagę, aby rozdzielany materiał był
umieszczony centralnie na klinie rozdzielniku (2).
4. Nacisnąć jednocześnie obie dźwignie sterujące
(12) w dół.
5. Odsunąć drążki sterujące (4) o ok. 2 cm od roz-
dzielanego materiału, gdy tylko klin rozdzielnik
(2) wbije się w materiał. W ten sposób uniknie się
uszkodzenia łap mocujących (14).
6. Klin rozdzielnik (2) przesuwać w dół, aż rozdziela-
ny materiał zostanie rozłupany.
11.3 Rozdzielanie długiego kawałka drewna
(rys. 1, 14)
1. Obrócić stół obrotowy (11) ręką lub nogą na bok.
2. Rozdzielany materiał ustawić prosto na płycie
podstawowej (10).
3. Trzymać mocno rozdzielany materiał obiema ła-
pami mocującymi (14) na drążkach sterujących
(4). Zwrócić uwagę, aby rozdzielany materiał był
umieszczony centralnie na klinie rozdzielniku (2).
