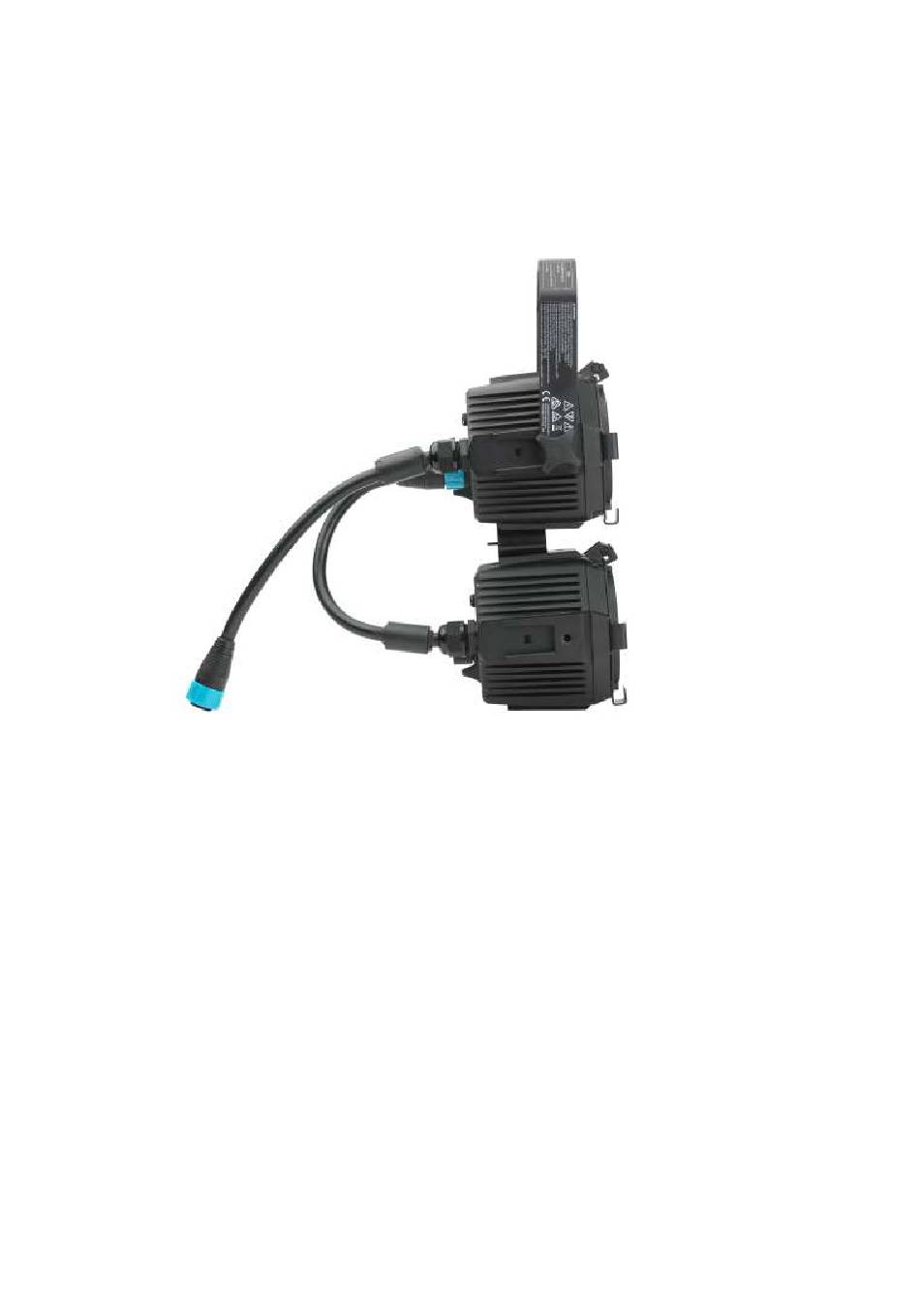

Gerätemontage an einem Träger mithilfe des Haltebügels
Das Gerät oder Geräte-Array kann am Haltebügel mit einer Klemme an einem Träger oder einer
ähnlichen tragenden Struktur befestigt werden. Auf diese Weise lässt sich auch der Gerätewinkel
einstellen. Nutzen Sie eine geeignete, am Haltebügel befestigte Trägerklemme, beispielsweise
eine G-Klemme oder Halbkupplungsklemme.
Anklemmen des Geräts an einen Träger:
1. Stellen Sie sicher, dass die tragende Struktur mindestens das zehnfache Gewicht aller darauf
montierten Geräte und Zubehörelemente unterstützen kann.
2. Sperren Sie das Areal unter dem Arbeitsbereich ab.
3. Verschrauben Sie eine Trägerklemme fest mit dem Haltebügel. Die verwendete Schraube
muss vom Typ M12 sein, eine Festigkeitsklasse von mindestens 8,8 aufweisen und mit einer
selbstsichernden Mutter befestigt werden.
4. Montieren Sie das Produkt von einer stabilen Plattform aus an dem Träger und befestigen Sie die
Klemme am Träger.
5. Befestigen Sie eine Sicherheitsöse am Gerät und schlingen Sie diese um einen sicheren
Haltepunkt.
14
Benutzerhandbuch für Martin VDO Atomic Dot
