- Seite 1 MAC Allure™ Profile Sicherheits- und Installationshinweise...
-
Seite 2: Abmessungen
Schäden, die durch den Gebrauch oder Nichtgebrauch des Geräts oder aufgrund der in dieser Anleitung enthaltenen Information entstehen, ab. Martin ist eine in den Vereinigten Staaten von Amerika und / oder anderen Ländern registrierte Marke der HARMAN PROFESSIONAL DENMARK ApS. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..............4 Einführung . -
Seite 4: Sicherheitshinweise
Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an die technische Unterstützung von Harman Professional: • In Nordamerika: HProTechSupportUSA@harman.com, Telefon: (844) 776-4899 • Außerhalb Nordamerika: Bitte wenden Sie sich an Ihren Händler. MAC Allure Profile Sicherheits- und Installationshinweise... - Seite 5 S C H U T Z V O R E L E K T R I S C H E M S C H L A G • Setzen Sie das Gerät nicht Regen oder Feuchtigkeit aus. • Entfernen Sie keine Abdeckungen, außer wie im Abschnitt “Wartung und Reparatur” auf Seite 14 beschrieben.
- Seite 6 • Nehmen Sie an dem Gerät keine Veränderungen, die nicht in dieser Anleitung oder der Bedienungs- anleitung beschrieben werden, vor. Verwenden Sie nur Original Martin-Ersatzteile. Bedecken Sie Linsen und andere optische Komponenten nie mit Filtern, Maskierungen oder anderem Material. Verwenden Sie nur von Martin freigegebenes Zubehör, um den Lichtstrahl zu maskieren oder modifizieren.
-
Seite 7: Einführung

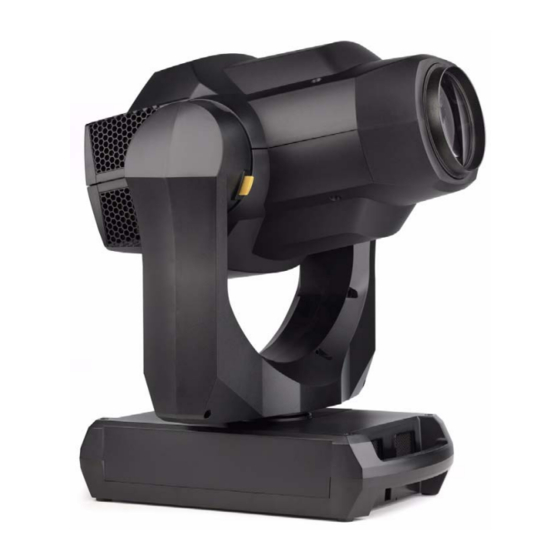

Einführung Vielen Dank für Ihre Wahl des Martin MAC Allure Profile. Der Moving-Head Scheinwerfer verfügt über folgende Eigenschaften: • Starke RGBW LED Lichtquelle • RGB(W) Farbmischung und Steuerung der Farbtemperatur • Goborad mit drehbaren Gobos • Irisblende • Drehbares 4fach Prisma •... -
Seite 8: Montage
Montage Warnung! Der Pan-Motor des MAC Allure Profile verfügt über ein hohes Drehmoment. Die Basis kann sich bewegen, wenn das Gerät ungesichert auf einer Oberfläche steht. Schalten Sie den MAC Allure Profile erst ein, wenn die Basis gegen Verdrehen gesichert wurde. Warnung! Verwenden Sie immer zwei Klemmen zur Montage des Geräts. - Seite 9 Montage an einer Truss 1. Vergewissern Sie sich, dass die Befestigungsklemmen unbeschädigt und für das 10-fache Gewicht (oder wie örtlich vorgeschrieben) des Geräts zugelassen sind. Vergewissern Sie sich, dass die tragende Struktur mindestens für das Gewicht aller montierten Geräte, Kabel, Hilfsmittel etc. zugelassen ist und den örtlichen Vorschriften entspricht.
-
Seite 10: Stromversorgung
Stromversorgung Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 4 , bevor Sie das Gerät mit der Stromquelle verbinden. Zum Schutz vor elektrischem Schlag muss das Gerät elektrisch geerdet werden. Die Stromquelle muss mit einer Sicherung und einem Fehlerstrom-Schutzschalter (RCD) vor Überlast geschützt sein. - Seite 11 Wenn Sie die Netzspannung durchschleifen, empfehlen wir die Verwendung eines Sicherungsautomaten Typ D. Dadurch Vermeiden Sie das Auslösen der Sicherung durch den hohen Einschaltstrom. Wenn nur Sicherungsautomaten Typ C zur Verfügung stehen, sollten Sie bei 200-240 V Netzspannung nicht mehr als vier (4) Geräte miteinander verbinden, um das unnötige Auslösen der Sicherung zu vermeiden.
-
Seite 12: Datenverbindungen
Datenverbindungen Wichtig! Schalten Sie das Gerät aus, bevor Sie eine Datenleitung verbinden oder trennen. DMX und RDM Der MAC Allure Profile ist mit 5-poligen DMX-Verbindern für DMX- und RDM-Signale ausgestattet (siehe A in Bild 8). Die Pinbelegung ist wie folgt: •... -
Seite 13: Anschluss Der Ethernet Datenleitung
Die etherCON Datenverbinder sind ausfallsicher. Die Daten werden auch bei ausgeschaltetem oder nicht mehr steuerbarem Gerät vom Ein- zum Ausgang geleitet. Anschluss der Ethernet Datenleitung Verbinden des MAC Allure Profile mit DMX, RDM und/oder P3 Daten über eine Ethernet Leitung unter Verwendung des Art-Net, streaming ACN oder P3 Videoprotokolls: 1. -
Seite 14: Wartung Und Reparatur
Wartung und Reparatur Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 4, bevor Sie den MAC Allure Profile warten. Warnung! Trennen Sie das Gerät von der Stromquelle und lassen Sie es mindestens 30 Minuten abkühlen, bevor Sie mit der Wartung beginnen. Blicken Sie nicht in den Lichtstrahl. Das Gerät kann sich beim Einschalten plötzlich bewegen und aufleuchten. -
Seite 15: Reinigen Des Geräts
Wenn einer oder mehr Faktoren auftreten, sollten Sie das Gerät nach den ersten Betriebsstunden überprüfen. Wiederholen Sie die Prüfung in kurzen Abständen, bis Sie das richtige Reinigungsintervall ermittelt haben. Fragen Sie im Zweifelsfall Ihren Martin-Händler nach geeigneten Reinigungsintervallen. Hinweise zur Reinigung des Geräts: •... -
Seite 16: Zugriff Auf Die Komponenten Des Kopfes
• Gobos sollen immer sauber sein, um Schäden durch Überhitzung zu vermeiden. • Reinigen Sie die beschichtete Seite des Gobos nur mit staub- und ölfreier Druckluft. • Reinigen Sie die unbeschichtete Seite des Gobos mit Linsenreiniger und optischen Reinigungstüchern. Tupfen Sie Verschmutzungen ab. Vermeiden Sie reibende Bewegungen. •... - Seite 17 Ersetzen eines drehbaren Gobos Ersetzen eines drehbaren Gobos: 1. Entfernen Sie die untere Kopfabdeckung (siehe oben). 2. Drehen Sie das Goborad, bis Sie das gewünschte Gobo erreichen können. Verdrehen Sie das Goborad nicht mehr, bis Sie das Gobo ersetzt haben. Dadurch bleiben die Gobos in der gleichen Position und Sie müssen keine Cues oder Presets oder Gobopositionen anpassen, weil sich die Orientierung während der Arbeit am Gerät verändert hat.
-
Seite 18: Montage Eines Gobos Im Gobohalter
Montage eines Gobos im Gobohalter Alle Gobos des MAC Allure Profile sind, bis auf eine Ausnahme, austauschbar. Sie werden mit Federn im Gobohalter befestigt und können wie unten beschrieben aus ihrem Halter entfernt werden. Die Ausnahme ist das Strukturglasgobo Limbo (Crystal). Dieses Gobo ist im Halter verklebt und kann nicht entfernt werden. - Seite 19 Im MAC Allure Profile: • Die Seite des Gobohalters mit der Gobo-Haltefeder weist zur LED Lichtquelle. • Die Seite des Gobohalters mit dem Zahnrad weist zur Frontlinse. Legen Sie den Gobohalter mit dem Zahnrad nach unten (siehe Bild 15) ab und installieren Sie die Gobos des MAC Allure Profile wie folgt: •...
-
Seite 20: Ersetzen Der Batterie
Ersetzen der Batterie Warnung! Trennen Sie das Gerät von der Stromquelle, bevor Sie die Batterie ersetzen. Die Batterie ist nicht aufladbar. Die Batterie kann brennen oder explodieren wenn Sie versuchen, die Batterie aufzuladen. Der MAC Allure Profile ist mit einer nicht aufladbaren 3V Lithium-Batterie zur Versorgung des Bedienfelds und des Displays ausgerüstet, wenn das... -
Seite 21: Verwendung Des Geräts
Verwendung des Geräts Laden Sie sich vor Verwendung des Geräts die neueste Version der MAC Allure Profile Bedienungs- anleitung von der MAC Allure Profile Supportseite der Martin Webseite www.martin.com herunter und lesen Sie die Anleitung sorgfältig durch. Die Bedienungsanleitung enthält Informationen über: •... -
Seite 22: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache(n) Behebung Keine Netzspannung Netzschalter eingeschaltet? Kabel eingesteckt? Kontaktieren Sie den Martin-Service oder einen autorisierten Service-Partner. Entfernen Sie keine Abdeckungen der Basis oder des Armes, Eines oder mehrere Geräte sind versuchen Sie nicht, Sicherungen zu ersetzen und ohne Funktion Defekte Sicherung oder interner Fehler führen Sie keine Reparaturen aus, die nicht in... -
Seite 23: Spezifikation
Spezifikation Abmessungen und Gewicht Länge (Kopf) ............414 mm (16.3 in.) Länge (Basis). -
Seite 24: Anschlüsse
Photometrische Daten Lichtstrom der Lichtquelle ........... 14 000 Lumen Lichtstrom des Geräts . - Seite 25 Erfüllte Sicherheitsnormen EU Sicherheit ....EN 60598-2-17, EN 62471, EN62493 EU EMV......EN 55015, EN 55032, EN 55103-2, EN 61000-3-2, EN 61000-3-3, EN 61547 US Sicherheit .
- Seite 26 Supplier’s Declaration of Conformity SAFETY CABLE Harman Professional, Inc. have issued an FCC Supplier’s Declaration of Conformity for this product. The Declaration of Conformity is available for download from the MAC Allure Profile area of the Martin website at www.martin.com Canadian Interference-Causing Equipment Regulations - Règlement sur le Matériel Brouilleur du Canada...
- Seite 28 www.martin.com...
