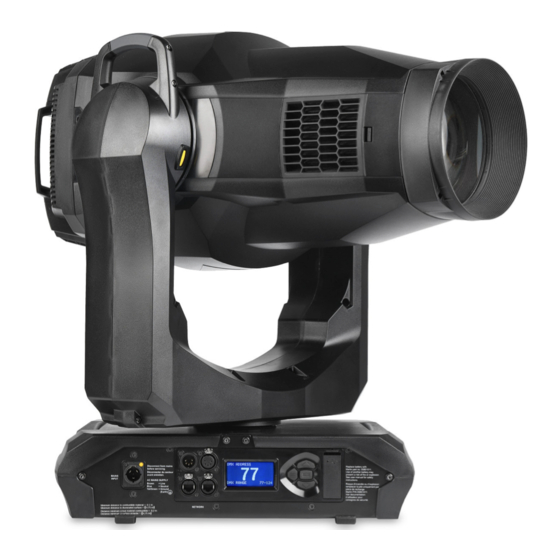

Harman Martin MAC Ultra Performance Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Harman Anleitungen
  4. Lichtanlage
  5. Martin MAC Ultra Performance
  6. Bedienungsanleitung
Harman Martin MAC Ultra Performance Bedienungsanleitung

Harman Martin MAC Ultra Performance Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Martin MAC Ultra Performance:
Inhaltsverzeichnis

Werbung

Quicklinks

MAC Ultra Performance
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harman Martin MAC Ultra Performance

Inhaltszusammenfassung für Harman Martin MAC Ultra Performance

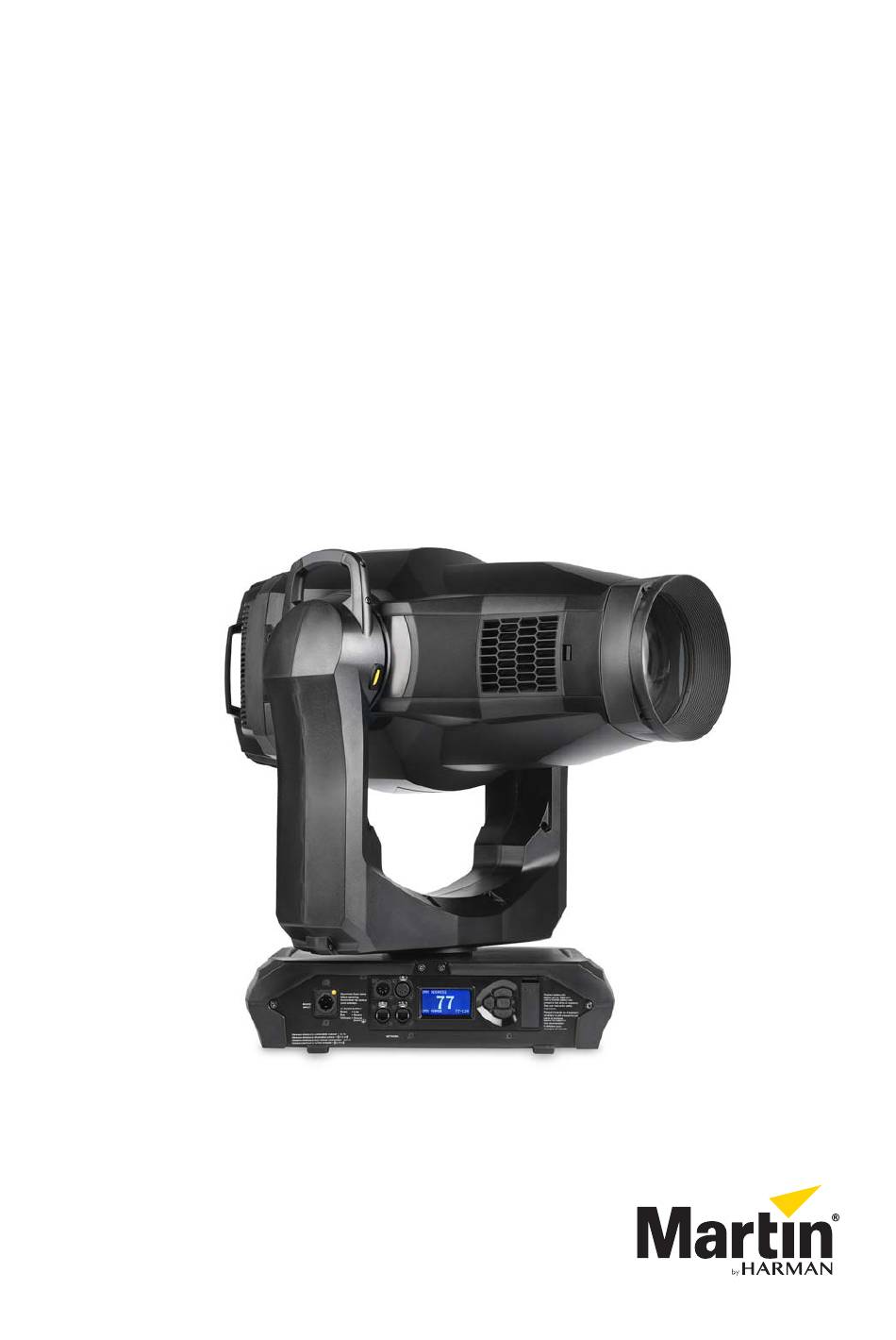

  • Seite 1 MAC Ultra Performance Bedienungsanleitung...
  • Seite 2 Haftung für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, aus. Martin ist ein in den Vereinigten Staaten von Amerika und anderen Ländern registriertes Markenzeichen der HARMAN PROFESSIONAL DENMARK ApS.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einführung ................4 Verwendung des Geräts .

  • Seite 4: Einführung

    Einführung Warnung! Lesen Sie vor der Installation, Inbetriebnahme und Wartung des MAC Ultra Performance die neueste Version der Sicherheits- und Installationshinweise und achten Sie besonders auf den Abschnitt Sicherheitshinweise. Die Sicherheits- und Installationshinweise sind im Lieferumfang des Geräts enthalten. Die neueste Version steht im MAC Ultra Performance Bereich der Martin ®...

  • Seite 5: Verwendung Des Geräts

    Verwendung des Geräts Vor dem Anschließen an eine Stromquelle oder der Inbetriebnahme des MAC Ultra Performance: • Lesen Sie den Abschnitt „Sicherheitshinweise“ in den Sicherheits- und Installationshinweisen des Geräts. Sie werden mit dem Gerät geliefert und stehen zum Download auf der Martin Webseite www.martin.com bereit.

  • Seite 6: Effekte

    Effekte In diesem Abschnitt werden die Effekte des MAC Ultra Performance beschrieben. Im DMX Protokoll auf Seite 25 finden Sie die vollständige Kanalbelegung und eine Beschreibung der Befehle, um die Effekte über DMX zu steuern. Wenn eine Feinsteuerung möglich ist, legt der Grobkanal die ersten 8 Bit (das signifikante Byte oder MSB) fest, der Feinkanal legt die zweiten 8 Bit (das nicht signifikante Byte oder LSB) des 16-Bit-Steuerbytes fest.

  • Seite 7: Drehbare Gobos

    Drehbare Gobos Der MAC Ultra Performance verfügt über zwei Goboräder 1 und 2 mit drehbaren Gobos. Die Gobos beider Goboräder haben die selbe Spezifikation und können deswegen in beiden Rädern verwendet werden. Die Gobohalter sind unterschiedlich können nicht auf beiden Rädern verwendet werden. In Scheinwerfern von Martin werden die Goboräder von der Lichtquelle aus gezählt.
  • Seite 8 Breakup-Rad – Goborad 2 Das Breakup-Rad, Goborad 2, verfügt über fünf drehbare Gobos, die in jeder Situation verwendet werden können, jedoch besonders für Breakup-Effekte in Verbindung mit dem Animationsrad geeignet sind. Die Gobos können gewählt, indiziert (Positionierung auf bestimmtem Winkel), kontinuierlich gedreht und hin- und hergedreht (bounce) werden.

  • Seite 9: Animationsrad

    Animationsrad Der MAC Ultra Performance wird mit dem Animationsrad „Worms That Turn“ geliefert. Das Rad kann verwendet werden, um Animationseffekte in Verbindung mit Gobo-Projektionen zu erzeugen. Wenn Sie Gobo-Animationen verwenden, passen Sie den Fokus des Geräts an, um die realistischsten Ergebnisse zu erzielen. Frost Der Scheinwerfer verfügt über einen Frostfilter, der teilweise oder vollständig eingefahren...

  • Seite 10: Zoom Und Fokus

    Alle vier Lamellen können völlig unabhängig voneinander gesteuert werden. Dies bietet Ihnen eine enorme Flexibilität der Strahlformung. Sie können den Lichtstrahl beliebig maskieren. Der Winkel der Lamellen kann eingestellt werden, bevor sie in den Lichtstrahl eingefahren werden. Diese kreative Möglichkeit bietet nur der MAC Ultra Performance.

  • Seite 11: Led Pwm Frequenzsteuerung

    LED PWM Frequenzsteuerung Die PWM-Frequenzen der LEDs des MAC Ultra wurden sorgfältig gewählt, um Flimmern im Kamerabild zu vermeiden. In manchen Situationen, wenn z.B. Kameras mit nicht üblichen Einstellungen verwendet werden, kann es erforderlich sein, die PWM-Frequenz manuell zu ändern. Ab Firmware 1.2.0 (voraussichtlich Mitte 2021 verfügbar) können Sie die Frequenz ändern, indem Sie auf dem FX1 oder FX2 DMX Kanal den Wert 255 senden.

  • Seite 12: Gerätemenü

    Gerätemenü Im Gerätemenü nehmen Sie verschiedene Einstellungen (wie Einstellen der DMX Adresse des MAC Ultra Performance) vor. Sie können über das hinterleuchtete Display und die Menütasten verschiedene Daten auslesen, Service-Funktionen ausführen und Fehlermeldungen anzeigen. DMX ADDRESS DMX RANGE 1–48 A - XLR Verbinder E- Enter-Taste B - EtherCON Verbinder F - Status LED...
  • Seite 13 Pufferbatterie Warnung! Versuchen Sie nicht, die Lithium-Batterie zu laden - Feuer- und Explosionsgefahr! Ersetzen Sie die Batterie nur durch eine Batterie des selben Typs. Neue Batterien erhalten Sie bei Martin. Der MAC Ultra Performance verfügt über eine CR123A 3V Lithium-Pufferbatterie im Batteriefach neben dem Gerätemenü.

  • Seite 14: Steueroptionen

    Steueroptionen Sie können den MAC Ultra Performance über DMX und / oder das Martin P3 Videoprotokoll steuern. Das Gerät erkennt automatisch die empfangenen Daten. Sie müssen keine Einstellungen vornehmen. Folgende Steueroptionen stehen zur Verfügung: • DMX Steuerung über eine normale DMX-Datenleitung, die an den 5-poligen XLR-Verbinder angeschlossen wird.

  • Seite 15: P3 Video

    P3 Video Der MAC Ultra Performance ist kompatibel zum Martin-eigenen P3 Videoprotokoll. Es ist seit über 10 Jahren ein anerkannter Standard der Industrie. Das P3 Protokoll sendet über eine Netzwerkleitung Videodaten eines P3-kompatiblen Medienservers oder anderer Videoquellen an P3-kompatible LED Endgeräte.
  • Seite 16 Standard RDM Parameter IDs Erlaubt Erlaubt RDM Parameter IDs Hinweise Netzwerkverwaltung DISC_UNIQUE_BRANCH DISC_MUTE DISC_UN_MUTE Statusermittlung  QUEUED_MESSAGE  STATUS_MESSAGES  STATUS_ID_DESCRIPTION  CLEAR_STATUS_ID RDM Information  SUPPORTED_PARAMETERS  PARAMETER_DESCRIPTION Produktinformation  DEVICE_INFO  DEVICE_MODEL_DESCRIPTION  MANUFACTURER_LABEL   DEVICE_LABEL  ...
  • Seite 17 Hersteller-spezifische RDM Parameter IDs Erlaubt Erlaubt RDM Parameter IDs (slot 21-22) Hinweise DMX Protokoll   DMX_RESET_ENABLE Geräteverhalten   EFFECT_SPEED   EFFECT_SHORTCUT_ENABLE   DISPLAY_ERRORS_ENABLE   DIMMER_CURVE   VIDEO_TRACKING   FOCUS_TRACKING   DISPLAY_AUTO_OFF  ...

  • Seite 18: Einrichten Des Geräts

    Einrichten des Geräts Das Bedienfeld (siehe “Gerätemenü” auf Seite 12) und der Gerätesteuerkanal (siehe “Setzen der Einstellungen per DMX” auf Seite 23) dienen der Anpassung verschiedener Einstellungen. Geräte-ID Sie können dem MAC Ultra Performance eine vierstellige ID-Nummer zur einfachen Identifizierung des Geräts in einer Installation zuweisen.
  • Seite 19 RESET PAN/TILT LIMITS setzt die Grenzwerte zurück. Die Grundeinstellung ist geeignet, um das Gerät in einer GT Pre-Rig Truss mit Martin Halfcouplern vorzumontieren. Wenn Sie das Gerät in dieser Traverse montieren, müssen Sie nur den Befehl RESET PAN/TILT LIMITS ausführen und die Funktion LIMIT ENABLE auf ON setzen, um die Kollision des Kopfes mit der Traverse zu verhindern.
  • Seite 20 - CONSTANT FAN LOW - Die Lüfter laufen konstant mit niedriger Drehzahl. Die maximale Intensität wird begrenzt, wenn die Betriebstemperatur zu hoch wird, um Schaden am Gerät zu verhindern. - CONSTANT FAN ULOW (ULTRALOW) - Die Lüfter laufen konstant mit sehr niedriger Drehzahl. Das Gerät ist in diesem Modus sehr leise.

  • Seite 21: Verwalten Der Grundeinstellungen

    Verwalten der Grundeinstellungen Werkseinstellungen FACTORY DEFAULT stellt die Werkseinstellungen des Geräts wieder her. Die Kalibrierung der Effekte (Pan, Tilt, Zoom) wird nicht zurückgesetzt. Anwenderdefinierte Einstellungen Die Anwender-Einstellungen CUSTOM 1 - CUSTOM 3 ermöglichen die Speicherung drei verschiedener Grundeinstellungen. Die Einstellungen des Menüs PERSONALITY und die DMX Adresse des Gerätes werden gespeichert.

  • Seite 22: Manuelle Steuerung

    Der Kopf kann sich während eines Tests bewegen oder aufleuchten. Bitte beachten Sie dies, bevor Sie eine Testsequenz starten. Starten einer Testsequenz: • Wählen Sie im Menü FIXTURE TEST eine der Testsequenzen TEST ALL, TEST LEDS, TEST EFFECTS oder TEST PAN/TILT und drücken Sie Enter. •...

  • Seite 23: Setzen Der Einstellungen Per Dmx

    Setzen der Einstellungen per DMX Bestimmte Einstellungen und Parameter können über den Gerätesteuerkanal 42 gesetzt werden. Einstellungen, die per DMX geändert werden, überschreiben Einstellungen, die über das Gerätemenü vorgenommen wurden. Um die unbeabsichtigte Änderung einer Einstellung zu vermeiden und dadurch etwa eine Show zu unterbrechen, müssen die meisten Befehle mehrere Sekunden gesendet werden, bevor sie akzeptiert werden.
  • Seite 24 interpretiert, er beträgt typischerweise +/- 5-10%. Die gesendeten DMX Werte entsprechen dann (8 oder 16 bit): • DMX Wert 0 = -5% • DMX Wert 127 / 32.767 = 0% • DMX Wert 255 / 65.535 = +5%. 4. Justieren Sie den Effekt. Wenn Sie, zum Beispiel, den Zoomwinkel jedes Geräts der Gruppe identisch anpassen wollen, justieren Sie jedes Gerät.

  • Seite 25: Dmx Protokoll

    DMX Protokoll Dieser Abschnitt enthält das DMX Protokoll der Firmware-Version 1.0.0. Fade Grund- Kanal DMX Wert Funktion wert Stroboskop-Effekt / Intensität Strobe/Shutter Effekt 0 - 19 Shutter geschlossen 20 - 49 Shutter offen Snap Strobe, langsam → schnell 50 - 200 201 - 210 Shutter offen Zufälliger Strobe, langsam →...
  • Seite 26 Fade Grund- Kanal DMX Wert Funktion wert Gobos Goborad 1, Goboauswahl Gobo-Indizierung Offen 0 - 9 Gobo 1 (Time Ripples) 10 - 14 Gobo 2 (Look Sharper) 15 - 19 Gobo 3 (Compass) 20 - 24 Gobo 4 (Deep Space) 25 - 29 Gobo 5 (Radar) 30 - 34...
  • Seite 27 Fade Grund- Kanal DMX Wert Funktion wert Animationsrad Indizierung / Drehung Indizierte Position Position, min. → max. 0 - 255 Drehrichtung und -geschwindigkeit Fade 0 - 2 Stopp, stoppt bei 0° Kontinuierliche Drehung im Uhrzeigersinn, schnell → langsam 3 - 126 127 - 129 Stopp, Rad stoppt auf aktueller Position Kontinuierliche Drehung gegen den Uhrzeigersinn, langsam →...
  • Seite 28 Fade Grund- Kanal DMX Wert Funktion wert Blendenschiebermodul, Drehung 0 -126 Winkel – Fade 127 - 128 Parallel 129 - 255 Winkel + Bewegung Pan (16 bit) Links → rechts Fade 32768 0 - 65535 Tilt (16 bit) Fade 32768 Vorne →...
  • Seite 29 Fade Grund- Kanal DMX Wert Funktion wert Tungsten-Emulation AN – 1 s Tungsten-Emulation AUS (Grundeinstellung) – 1 s Szene aufzeichnen – 5 s Szenenwiedergabe AN – 5 s Szenenwiedergabe AUS (Grundeinstellung) – 5 s 77 - 78 Keine Funktion Gobo CT Korrektur AN – 1 sec. Gobo CT Korrektur AUS (Grundeinstellung) –...
  • Seite 30 Fade Grund- Kanal DMX Wert Funktion wert FX Synchronisation Keine Synchronisation Offset shift 10° Offset shift 20° Offset shift 30° Offset shift 40° Offset shift 50° Offset shift 60° Offset shift 70° Offset shift 80° Offset shift 90° Offset shift 100° Offset shift 110°...

  • Seite 31: Menüstruktur

    Menüstruktur MAC Ultra Performance Firmware 1.0.0. Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) DMX Adresse (Grundeinstellung = 1). Der DMX Adressbereich ist limitiert, damit die DMX ADDRESS 1 – XXX maximale Adresse 512 nicht überschritten DMX SETUP wird.
  • Seite 32 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) LINEAR Optisch lineare Dimmkurve SQUARE LAW Exponentielle Dimmkurve DIMMER CURVE INV SQ LAW Invers exponentielle Dimmkurve S-Kurve (Gerät simuliert Glühlicht an RMS S-CURVE Dimmer) Gerät simuliert Glühlichtquelle TUNGSTEN (Farbtemperatur und Dimmverhalten) EMULATOR Zoom-/Fokuskopplung: Fernfeld MEDIUM...
  • Seite 33 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) Fehler und Warnungen werden im NORMAL Display gezeigt. ERROR MODE Fehler- und Warnmeldungen werden SILENT unterdrückt (Status LED signalisiert dennoch Fehler oder Warnungen). Hibernation-Modus an (kein Lichtaustritt, HIBERNATION alle Effekte deaktiviert) MODE PERSONALITY Hibernation-Modus aus...
  • Seite 34 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) Testsequenz aller Funktionen starten. Zum Test einer einzelnen Funktion mit Auf/Ab durch die Liste blättern. Enter TEST ALL DIMMER ... TILT pausiert, erneut Enter startet die Sequenz wieder. Menu beendet den Test. Startet Testsequenz der LEDs.
  • Seite 35 Ebene 1 Ebene 2 Ebene 3 Ebene 4 Beschreibung (Grundeinstellung fett) Kein USB Speichermedium am USB Port NO DEVICE gefunden oder keine Firmware auf USB Speichermedium gefunden Gerät aktualisiert internen Speicher mit UPDATING FILES Daten vom USB Speichermedium Firmware-Datei aus internem Speicher SERVICE AVAILABLE XX.XX.XX ...

  • Seite 36: Service- Und Displaymeldungen

    Service- und Displaymeldungen Der MAC Ultra Performance zeigt Wartungs- und Fehlermeldungen im Display mit Servicemeldungen, die 3 oder 4 Buchstaben lang sind, und erläuterndem Text im Display an. Die Kurzmeldung ist groß dargestellt und aus der Ferne lesbar. Der erläuternde Text gibt weitere Informationen zur Meldung. Übertemperatur Wenn einer der Temperatursensoren Übertemperatur feststellt, gibt das Gerät eine Temperaturwarnung aus und reduziert die Intensität, um die Temperatur zu senken.

  • Seite 37: Fehlermeldungen

    Kurztext Bedeutung PAN TEMP HIGH PNTW Der Pan-Motor Temperatursensor hat eine unnormal hohe Temperatur erkannt.* PSU TEMP HIGH PUTW Der PSU Temperatursensor hat eine unnormal hohe Temperatur erkannt.* SERVICE MODE SERV Das Gerät befindet sich im Service-Modus. TILT TEMP HIGH TLTW Der Tilt-Motor Temperatursensor hat eine unnormal hohe Temperatur erkannt.* UI TEMP HIGH...
  • Seite 38 Kurzform Vollständige Meldung und Bedeutung CMY TEMP SEN ERR CMTE Fehler Temperatursensor Farbmischung. FIXTURE COLD COLD Gerät zu kalt. Effekte blockiert, bis das Gerät warm genug ist. CTC ERROR CTER Positionsfehler der CTC Filter. CYAN ERROR CYER Positionsfehler der Cyan-Filter. EFF TEMP CUT OFF EFTC Effektmodul-Abschaltung wegen zu hoher Temperatur.
  • Seite 39 Kurzform Vollständige Meldung und Bedeutung FRAMING3 INS ERR FSER Lamelle 3 Positionsfehler. FRAMING3 ANG ERR FSER Lamelle 3 Winkelfehler. FRAMING4 INS ERR FSER Lamelle 4 Positionsfehler. FRAMING4 ANG ERR FSER Lamelle 4 Winkelfehler. GOBO W 1 ERR G1ER Goborad 1 Positionsfehler. GOBO W 2 ERR G2ER Goborad 2 Positionsfehler.
  • Seite 40 Kurzform Vollständige Meldung und Bedeutung SAFETY LOOP SLER Sicherheitsschleife des Leuchtmittels aktiviert. Thermoschalter des Leuchtmittels hat ausgelöst. Der Thermoschalter schließt wieder, wenn die Temperatur im sicheren Bereich ist. TILT ERROR TIER Zeitfehler elektronische Indizierung Tilt. TILT TEMP CUTOFF TLTC Tilt-Motor Abschaltung wegen zu hoher Temperatur. TILT TEMP SEN ERR TLTE Fehler Tilt-Motor Temperatursensor.
  • Seite 41 www.martin.com...
