- Seite 1 MAC Aura™ PXL Sicherheits- und Installationshandbuch...
-
Seite 2: Abmessungen
Unternehmen können nicht für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in diesem Dokument enthaltenen Informationen entstehen, haftbar gemacht werden. Martin ist eine eingetragene Marke von HARMAN PROFESSIONAL DENMARK ApS in den USA und/oder anderen Ländern. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..............4 Einführung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise WARNUNG! Lesen und befolgen Sie die in diesem Abschnitt aufgeführten Sicherheitshinweise, bevor Sie das Produkt installieren, einschalten, betreiben oder warten. Die folgenden Symbole dienen dazu, wichtige Sicherheitshinweise auf dem Produkt und in diesem Dokument zu identifizieren: GEFAHR! GEFAHR! WARNUNG! WARNUNG! WARNUNG! WARNUNG! - Seite 5 Wenn Sie Fragen zur sicheren Installation oder zum sicheren Betrieb des Geräts haben, wenden Sie sich bitte an den technischen Support von Harman Professional: • Für technischen Support in Nordamerika wenden Sie sich bitte an: HProTechSupportUSA@harman.com Telefon: +1 (844) 776-4899 •...
- Seite 6 S C H U T Z V O R V E R B R E N N U N G E N U N D B R Ä N D E N • Das Äußere des Geräts wird während des Gebrauchs heiß. Nach 5 Minuten Betrieb ist mit einer Oberflächentemperatur von 53°...
- Seite 7 • Wenn sich der Befestigungspunkt des Sicherheitsseils verformt, darf das Gerät nicht aufgehängt werden. Lassen Sie das Gerät von einem autorisierten Martin Servicepartner reparieren. • Prüfen Sie, ob alle Abdeckungen und Befestigungselemente sicher montiert sind. • Sperren Sie das Areal unter dem Arbeitsbereich und arbeiten Sie von einer stabilen Plattform aus, wenn Sie das Produkt installieren, warten oder bewegen.
-
Seite 8: Einführung

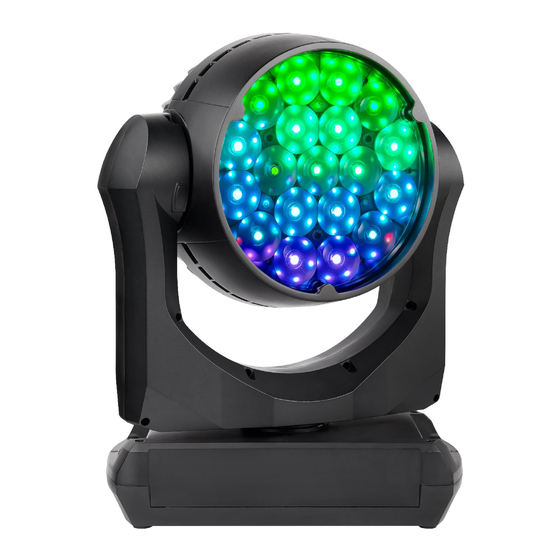

Einführung Vielen Dank, dass Sie sich für den MAC Aura PXL von Martin® entschieden haben. Diese Moving Head Profilvorrichtung ist das weltweit erste Washlight, das eine einzelne Ansteuerung jedes einzelnen Pixels über Dual-Layer-Control ermöglicht, was die Aura-Hintergrundbeleuchtung mit einschließt. Der MAC Aura PXL verfügt über die folgenden Funktionen: •... - Seite 9 SIP-Schaumstoffeinsätze (Superior Impact Protection), die in Kartons geliefert werden, wenn Sie sich bei der Bestellung für diese Option entscheiden. Die SIP-Einsätze sind so konzipiert, dass sie den Kopf ohne verriegelte Tilt-Sperre schützen (siehe Abbildung 1). Lösen Sie die Tilt-Sperre, bevor Sie das Gerät für den Transport in das Flightcase stecken. Wenn Sie die Tilt-Sperre angebracht lassen, kann dies zu Schäden führen, die nicht durch die Produktgarantie abgedeckt sind.
-
Seite 10: Montage
Montage Warnung! Der MAC Aura PXL hat einen leistungsstarken Pan-Motor. Die Drehmomentreaktion bei plötzlichem Ausschwenken des Kopfes kann dazu führen, dass sich die Basis bewegt, wenn das Gerät ungesichert auf einer Oberfläche steht. Legen Sie keine Spannung am MAC Aura PXL an, es sei denn, die Basis ist sicher an einer stabilen Oberfläche oder Struktur befestigt. -
Seite 11: Befestigen Des Geräts An Einen Träger
Die Befestigungspunkte in der Basis ermöglichen die Befestigung von Omega-Klammern und Abspannklemmen wie in Abbildung 3 dargestellt. Abbildung 3: Positionen der Klemmenbügel Befestigen des Geräts an einen Träger 1. Prüfen Sie, ob alle Trägerelemente unbeschädigt sind und mindestens das Sechs-(6)-fache des Gewichts des Geräts tragen können bzw. - Seite 12 5. Siehe Abbildung 6. Installieren Sie ein Sicherheitskabel, das als Sicherheitsbefestigung für das Gewicht der Leuchte zugelassen ist, indem Sie es durch einen Sicherheitsbefestigungspunkt (Pfeil) im Boden der Basis und um einen sicheren Verankerungspunkt schlingen, sodass das Sicherheitskabel die Leuchte auffängt, wenn eine primäre Befestigung versagt. Beseitigen Sie so viel Spiel im Sicherheitsseil wie möglich (indem Sie es z.
-
Seite 13: Spannungsversorgung
Spannungsversorgung Warnung! Lesen Sie die „Sicherheitshinweise“ auf Seite 4, bevor Sie das Gerät an die Stromversorgung anschließen. Zum Schutz vor elektrischen Schlägen muss das Gerät geerdet werden. Die Wechselstromleitung muss mit einer Sicherung oder einem Schutzschalter sowie Erdschlussschutz ausgestattet sein. Stromanschluss Wichtig! Schließen Sie den MAC Aura PXL direkt an das Wechselstromnetz an. -
Seite 14: Anschluss An Die Stromversorgung
Mit 16 verstärkten Stromanschluss- und Leistungsrelaiskabeln von Martin können Sie folgende Verbindungen herstellen: • maximal zwei (2) MAC Aura PXL-Geräte in einer Kette bei 100–120 V oder • maximal fünf (5) MAC Aura PXL-Geräte in einer Kette bei 200–240 V Wenn Sie mehrere Geräte in einer Daisy-Chain an die Stromversorgung anschließen, empfehlen wir, den Strom aus einem Stromkreis zu beziehen, der durch einen MCB (Miniatur-Leistungsschalter) vom Typ D geschützt ist. -
Seite 15: Datenverbindungen
Datenverbindungen Wichtig! Schalten Sie die Stromzufuhr zum Gerät ab, bevor Sie die Datenverbindung herstellen oder trennen. Daten über DMX-Kabel Der MAC Aura PXL verfügt über 5-polige XLR-Anschlüsse für DMX- und RDM-Eingang und -Ausgang (siehe A in Abbildung 8). Stiftbelegung beider Anschlüsse ist: •... -
Seite 16: Ethernet
Verbindung mithilfe eines DMX-Splitters in Zweige unterteilt ist, terminieren Sie jeden Zweig der Verbindung. 5. Sie können nun den Strom einschalten. Ethernet Der MAC Aura PXL hat Neutrik etherCON-Datenbuchsen (siehe B in Abbildung 8), die DMX und RDM über Art-Net und sACN sowie Martin P3-Video unterstützen. Es kann jede Buchse für den Eingang verwendet werden. -
Seite 17: Wartung Und Reparatur
Wartung und Reparatur Warnung! Lesen Sie die „Sicherheitshinweise“ auf Seite 4, bevor Sie den MAC Aura PXL warten. Warnung! Trennen Sie das Gerät vom Stromnetz und lassen Sie es mindestens 30 Minuten abkühlen, ehe Sie es berühren. Blicken Sie nicht in den Lichtausgang. Seien Sie darauf vorbereitet, dass das Gerät plötzlich aufleuchtet und sich bewegt, wenn Spannung angelegt wird. -
Seite 18: Schmierung
Produkt und seine Luftfilter unvorhergesehen bereits nach wenigen Betriebsstunden gereinigt werden. Umweltfaktoren, die eine häufigere Reinigung erforderlich machen können, beinhalten: • Einsatz von Nebelmaschinen. • Hoher Luftdurchsatz (z. B. nahe der Entlüftung einer Klimaanlage). • Anwesenheit von Zigarettenrauch. • Schwebstaub (zum Beispiel von Bühneneffekten, Gebäudestrukturen und Armaturen oder der natürlichen Umgebung bei Veranstaltungen im Freien). -
Seite 19: Batterieaustausch
Batterieaustausch Warnung! Trennen Sie das Gerät von der Spannungsversorgung, bevor Sie die Batterie austauschen. Versuchen Sie nicht, die Batterie aufzuladen. Ansonsten kann ein Risiko für Feuer oder Explosion bestehen. Der MAC Aura PXL verfügt über eine nicht wiederaufladbare 3-Volt-Lithium-Batterie, die das Bedienfeld mit Strom versorgt und anzeigt, wenn das Gerät nicht mit Wechselstrom... -
Seite 20: Verwendung Des Geräts
Verwendung des Geräts Laden Sie vor der Verwendung des Geräts die neueste Version des MAC Aura PXL Benutzerhandbuchs vom MAC Aura PXL-Bereich der Martin-Website unter www.martin.com herunter und lesen Sie es. Das Benutzerhandbuch enthält folgende Details: • Die im Gerät verfügbaren Effekte •... -
Seite 21: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursachen Abhilfe Prüfen Sie, ob der Strom eingeschaltet ist und die Kein Strom zum Gerät. Kabel eingesteckt sind. Wenden Sie sich an den Martin Service oder einen autorisierten Servicepartner. Entfernen Sie die Mindestens ein Gerät funktio- Basis- oder Bügelabdeckungen nicht, versuchen niert überhaupt nicht. -
Seite 22: Spezifikationen
Spezifikationen Abmessungen und Gewicht Länge............... . 232 mm Breite . -
Seite 23: Anschlüsse
TLCI (Television Lighting Consistency Index) ..........61 CCT . -
Seite 24: Lieferumfang
Lieferumfang Zwei Omega-Halterungen mit 1/4-Drehverschlüssen für Halterung für die Befestigungsklemme Zubehör Stromanschlusskabel, 16 A Nennleistung* Netzkabel, H07RN-F, 2,5 mm , freie Kabelenden zu TRUE1 NAC3FX-W (Buchse), 1,5 m Artikelnr. 91611797 Netzkabel, H07RN-F, 2,5 mm , freie Kabelenden zu TRUE1 NAC3FX-W (Buchse), 5 m Artikelnr. - Seite 25 – Den Händler oder einen erfahrenen Radio-/TV-Techniker um Unterstützung bitten. Konformitätserklärung des Lieferanten Harman Professional, Inc. hat für dieses Produkt eine FCC-Konformitätserklärung herausgegeben. Die Konformitätserklärung ist im MAC Aura PXL-Bereich der Martin-Website unter www.martin.com zum Download verfügbar. Canadian Interference-Causing Equipment Regulations – Règlement sur le Matériel Brouilleur du Canada Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations.
- Seite 26 und/oder eine oder mehrere dieser Patentanmeldungen: BR 112012027036-2, BR 112012027038-9, CN 103270437, CN 103890485, CN 105280104, CN 106051624, CN 106128313, CN 106322183, CN 106322184, CN 107806572, CN 108027123, CN 108139067, CN 108413343, CN 108770140A, CN 109099392A, CN 109488978A, CN 109931574A, CN 109996989A, CN 110345414A, CN 110469797A, EP 2516923, EP 2517066, EP 2646751, EP 2656123, EP 2953119, EP 2958406, EP 3004732, EP 3091528, EP 3361149, EP 3392556, EP 3499117, EP 3545228, EP 3567302, JP 2019-53982, US 2015/0358555, US 2018/0368217, US 2019/0186720 und/oder eines oder mehrere andere Rechte an geistigem Eigentum, u.
- Seite 28 www.martin.com...
