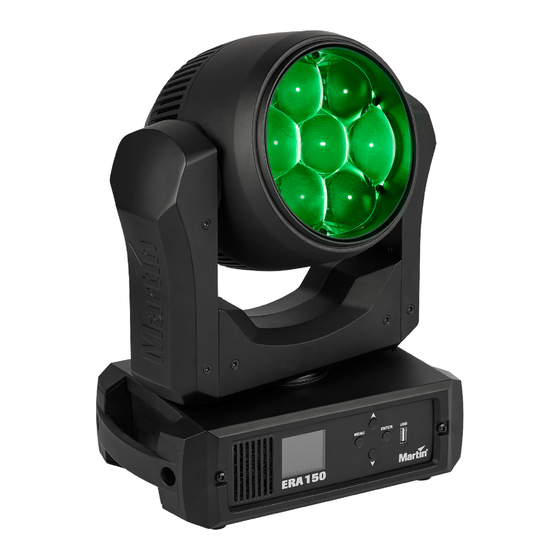

Harman Martin ERA 150 Wash Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Harman Anleitungen
  4. Lichtanlage
  5. Martin ERA 150 Wash
  6. Bedienungsanleitung
Harman Martin ERA 150 Wash Bedienungsanleitung

Harman Martin ERA 150 Wash Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
ERA 150 Wash
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harman Martin ERA 150 Wash

Inhaltszusammenfassung für Harman Martin ERA 150 Wash

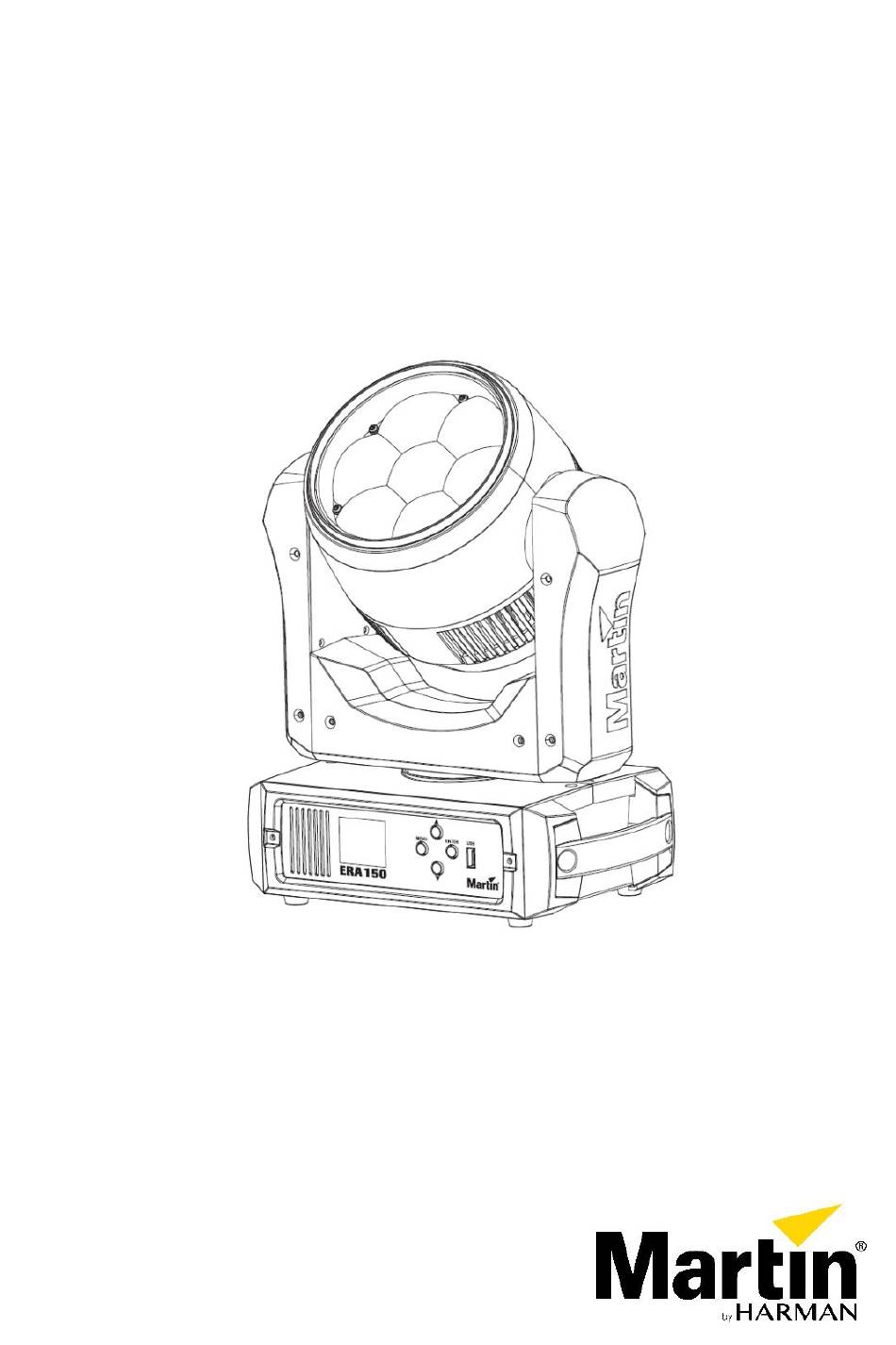

  • Seite 1 ERA 150 Wash Bedienungsanleitung...
  • Seite 2 Martin ist eine in den Vereinigten Staaten von Amerika und/oder anderen Ländern registrierte Marke der HARMAN PROFESSIONAL DENMARK ApS. HARMAN PROFESSIONAL DENMARK ApS, Olof Palmes Allé 44, 8200 Aarhus N, Denmark HARMAN PROFESSIONAL SOLUTIONS U.S., 8500 Balboa Blvd., Northridge CA 91329, USA www.martin.com...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ................4 Einführung ..................10 Erste Inbetriebnahme ..............10 Montage ..................... 12 Gefahr der Beschädigung durch andere Lichtquellen ....12 Befestigung des Gerätes an einer Oberfläche ......12 Befestigung des Gerätes an einer Struktur ........ 13 Stromquelle ..................15 Durchschleifen der Netzspannung ..........

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise WARNUNG! Lesen Sie die Sicherheitshinweise, bevor Sie das Gerät installieren, in Betrieb nehmen oder reparieren. Die folgenden Symbole werden in dieser Anleitung und auf dem Produkt verwendet, um Sie auf besondere Sicherheitsinformationen hinzuweisen: Warnung! Warnung! Warnung! Warnung! Warnung! Sicherheitsrisiko. Intensive Lesen Sie die Hochspannung.

  • Seite 5: Technische Unterstützung

    Revision des Dokumentes finden Sie auf Seite 2. Technische Unterstützung Wenn Sie Fragen zum sicheren Einsatz des Gerätes haben, wenden Sie sich bitte an den technischen Support von Harman Professional: • Kontakt für Unterstützung in Nordamerika: HProTechSupportUSA@harman.com Phone: (844) 776-4899 •...
  • Seite 6 Prüfen Sie vor der Inbetriebnahme den einwandfreien Zustand aller Verteiler und Leitungen. Die Installation muss für die Stromaufnahme aller angeschlossenen Geräte ausgelegt sein. Verwenden Sie nur eine mit einem Neutrik powerCON TRUE1 TOP versehenes Netzleitung zum Anschluss des Gerätes. Die Netzleitung darf nicht überlastet werden. Beachten Sie dies, wenn Sie Geräte miteinander verbinden.
  • Seite 7 Teile des Gehäuses können während des Betriebs 70° C warm werden. Vermeiden Sie den Kontakt mit Personen oder Objekten. Lassen Sie das Gerät mindestens 15 Minuten abkühlen, bevor Sie es berühren oder transportieren. Halten Sie leicht entzündbares Material von dem Gerät fern. Der Mindestabstand zu brennbarem Material (z.B.
  • Seite 8 Blicken Sie nicht mit Lupen, Teleskopen, Ferngläsern oder sammelnden optischen Instrumenten in die Lichtaustritts- öffnung. Stellen Sie sicher, dass keine Personen direkt in die Licht- austrittsöffnung des Scheinwerfers blicken können, wenn plötzlich Licht austreten könnte. Dies kann passieren, wenn das Gerät eingeschaltet wird, ein DMX Signal empfängt oder bestimmte Punkte des Gerätemenüs ausgewählt werden.
  • Seite 9 Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz- vorrichtungen oder optische Komponenten fehlen oder beschädigt sind. Heben oder tragen Sie das Gerät nicht am Kopf. Tragen Sie das Gerät immer an der Basis. Trennen Sie das Gerät sofort von der Stromquelle, wenn während des Betriebes Probleme auftreten.

  • Seite 10: Einführung

    Einführung Der ERA 150 Wash ist ein schneller, leistungsstarker Movinghead Schein- werfer mit sieben langlebigen Hochleistungs-LEDs, RGBW Farbmischung und 48 Farbpresets. Das Gerät verfügt über einen elektronischen Dimmer, Strobe-Effekte und einen Streuwinkel von 5,1°-58,6° (Zehntelstreuwinkel) bzw. 4,2°-38,7° (Halbstreuwinkel). Es kann über jede DMX Steuerung gesteuert werden.
  • Seite 11 Geräteübersicht 1 – Display 2 – Menütasten 3 – USB Anschluss 4 – Tragegriff (x 2) 5 – Netzeingang (Neutrik powerCON TRUE1 TOP) 6 – Netzausgang (Neutrik powerCON TRUE1 TOP) 7 – DMX Eingang (5-poliger, verriegelbarer XLR Stecker) 8 – DMX Ausgang (5-polige, verriegelbare XLR Buchse) 9 –...

  • Seite 12: Montage

    Montage Warnung! Lesen Sie die „Sicherheitshinweise“ auf Seite 4, bevor Sie das Gerät installieren. Warnung! Siehe Abbildung unten. Positionieren oder schirmen Sie den Kopf so ab, dass durch die Frontlinse kein Sonnenlicht oder anderes starkes Licht, auch nicht für wenige Sekunden, in das Gerät eintreten kann. Das Gerät fokussiert das Licht.

  • Seite 13: Befestigung Des Gerätes An Einer Struktur

    Befestigung des Gerätes an einer Struktur Das Gerät kann an einer Truss oder anderen Struktur in beliebiger Orientierung befestigt werden. Sie müssen geschlossene Klemmen (siehe Abbildung rechts), die das Trussrohr umschließen, zur Befestigung verwenden. Montage an einer Truss: 1. Die tragende Struktur muss mindestens für das 10-fache Gewicht aller montierten Geräte ausgelegt sein.
  • Seite 14 Sichern des Gerätes mit einem Fangseil 1. Sichern Sie das Gerät mit einem Fangseil (oder einer anderen geeigneten Einrichtung), das für das Gewicht des Gerätes zugelassen ist. 2. Befestigen Sie das Fangseil am Ankerpunkt an der Unterseite der Basis (siehe Pfeil in der Abbildung rechts).

  • Seite 15: Stromquelle

    Stromquelle Warnung! Lesen Sie die „Sicherheitshinweise“ auf Seite 4, bevor Sie das Gerät mit einer Stromquelle verbinden. Lesen Sie den Abschnitt „Durchschleifen der Netzspannung“ auf Seite 16, bevor Sie Geräte am POWER OUT Anschluss des Gerätes anschließen. Zum Schutz vor elektrischem Schlag muss das Gerät elektrisch geerdet werden.

  • Seite 16: Durchschleifen Der Netzspannung

    Durchschleifen der Netzspannung Wenn Sie Netz- und Durchschleifleitungen mit 2,5 mm² Querschnitt von Martin verwenden (siehe „Zubehör“ auf Seite 51), können Sie die Netzspannung für mehrere Geräte durchschleifen, indem Sie den MAINS OUT Anschluss eines Gerätes mit dem MAINS IN Anschluss des nächsten Gerätes verbinden.

  • Seite 17: Datenverbindung

    Datenverbindung Für die Steuerung per DMX benötigen Sie eine Datenverbindung. Das Gerät besitzt 5-polige XLR-Verbinder für den DMX-Ein- und –Ausgang. Die Zahl der Geräte in einer 512-kanaligen DMX Linie ist durch die Zahl der Kanäle, die jedes Gerät belegt, begrenzt. Für die unabhängige Steuerung der Geräte muss jedem Gerät ein Adressbereich zugewiesen werden.

  • Seite 18: Einrichten Des Gerätes

    Einrichten des Gerätes Dieser Abschnitt beschreibt die Funktionen des Gerätes, ihre Einstellung und Auswirkung auf das Geräteverhalten. Die Einstellungen werden über das Gerätemenü vorgenommen und bleiben beim Ausschalten erhalten. Dieser Abschnitt beschreibt die häufig benötigten Funktionen. Eine voll- ständige Übersicht des Gerätemenüs und Beschreibung aller Funktionen finden Sie im Abschnitt „Gerätemenüs“...

  • Seite 19: Einstellung Der Dmx Adresse

    Shortcut-Menü Drücken und halten Sie MENU 2 Sekunden, um das Shortcut-Menü mit zwei Einträgen zu öffnen: • RESET ALL setzt das Gerät und alle Effekte zurück. • ROTATE DISPLAY dreht die Anzeige im Display um 180°. Dies erleichtert das Ablesen des Displays in hängender oder stehender Position des Gerätes.

  • Seite 20: Pan/Tilt Geschwindigkeit

    3. Bestätigen Sie die Auswahl mit ENTER (oder drücken Sie MENU, um das Menü ohne Änderung zu verlassen). Invertieren der TILT Bewegung: 1. Wählen Sie TILT INVERSE und drücken Sie ENTER. Die aktuelle Einstellung blinkt im Display. 2. Wählen Sie mit DOWN und UP die Option YES (Tilt invertiert) oder NO (normal).

  • Seite 21: Dimmkurven

    Dimmkurven Vier Dimmkurven stehen zur Verfügung: • LINEAR – Die Helligkeit nimmt linear zum DMX Wert zu oder ab. • SQUARE LAW – die Helligkeit lässt sich im unteren Bereich fein, im oberen Bereich grob einstellen. • INVERSE SQUARE LAW – die Helligkeit lässt sich im unteren Bereich grob, im oberen Bereich fein einstellen.

  • Seite 22: Lüftermodus

    Wählen Sie BLACKOUT, wenn das Gerät bei Ausfall des DMX Signal einen Blackout ausführen soll. Wählen Sie HOLD, wenn das Gerät die zuletzt empfangenen DMX Werte halten soll. 3. Bestätigen Sie die Auswahl mit ENTER (oder drücken Sie MENU, um das Menü...

  • Seite 23: Helligkeit Des Displays

    Helligkeit des Displays Einstellen der Helligkeit des Displays: 1. Wählen Sie DISPLAY → DISPLAY INTENSITY. Drücken Sie ENTER. 2. Stellen Sie mit DOWN und UP die Helligkeit des Displays zwischen 10% und 100% ein. 3. Bestätigen Sie die Auswahl mit ENTER (oder drücken Sie MENU, um das Menü...

  • Seite 24: Geräte-Information

    Test des Dimmers: 1. Wählen Sie FIXTURE TEST → TEST DIMMER. Drücken Sie ENTER. 2. Drücken Sie MENU, um den Test zu beenden und das Menü zu schließen. Test eines individuellen Effekts: 1. Wählen Sie FIXTURE TEST → TEST EFFECTS. Drücken Sie ENTER. 2.

  • Seite 25: Dmx Monitor

    RDM UID Nummer Sie können die nicht einstellbare, einzigartige RDM UID Nummer des Gerätes anzeigen. Anzeigen der RDM UID Nummer: 1. Wählen Sie INFORMATION → RDM UID. Drücken Sie ENTER. Das Display zeigt die RDM UID Nummer des Gerätes. 2. Drücken Sie MENU, um das Menü zu schließen. Temperaturen des Gerätes Anzeigen der Werte der Temperatursensoren des Gerätes: 1.

  • Seite 26: Manuelle Steuerung

    Manuelle Steuerung Sie können die Effekte manuell ohne DMX Steuerung einstellen und eine Standalone-Szene erstellen. Manuelle Steuerung des Gerätes: 1. Wählen Sie MANUAL CONTROL und wählen Sie mit DOWN und UP den Effekt, den Sie einstellen wollen. Drücken Sie ENTER. 2.
  • Seite 27 Der Gerätesteuerkanal ermöglicht die Einstellung folgender Funktionen: Schlafmodus Im Schlafmodus ist das Licht aus und die Effekte sind abgeschaltet. Im Schlafmodus sind die Lüfter ausgeschaltet und dass Eindringen von Schmutz, Staub oder Fremdkörpern (z.B. Konfetti) wird vermieden. Das Gerät emittiert kein Geräusch. Die Energieeinsparung während des Schlafmodus ist gering.

  • Seite 28: Effekte

    Effekte Im Abschnitt „DMX Protokoll“ auf Seite 36 finden Sie eine vollständige Liste aller DMX Kanäle und ihrer Funktion. Shutter Effekt Der elektronische Shutter Effekt unterstützt plötzliches Öffnen und Blackout sowie Strobe-Effekte unterschiedlicher und zufälliger Geschwindigkeit. Dimmer Die Intensität des Lichts kann mit Hilfe des elektronischen Dimmers mit 16 bit Auflösung von 0-100% eingestellt werden.
  • Seite 29 Pan und Tilt Der Kopf des ERA 150 Wash kann mit 16 bit Auflösung 540° drehen und 260° schwenken. ® Martin ERA 150 Wash Bedienungsanleitung...

  • Seite 30: Rdm

    Der ERA 150 Wash akzeptiert folgende RDM PIDs: Name Description 0x0001 DISC_UNIQUE_BRANCH Fixture discovery 0x0002 DISC_MUTE Fixture discovery 0x0003 DISC_UN_MUTE Fixture discovery 0x0020 QUEUED_MESSAGE Get queued messages Get Status/Error 0x0030 STATUS_MESSAGES information Status/error 0x0031 STATUS_ID_DESCRIPTION description Clear status/error 0x0032 CLEAR_STATUS_ID queue 0x0050 SUPPORTED_PARAMETERS...
  • Seite 31 0x0500 DISPLAY_INVERT Flip display 180° 0x0501 DISPLAY_LEVEL Display intensity 0x0600 PAN_INVERT Invert pan 0x0601 TILT_INVERT Invert tilt 0x1000 IDENTIFY_DEVICE Highlight fixture in rig 0x1001 RESET_DEVICE Warm/cold reset 0x1020 PERFORM_SELFTEST Run self test 0x1001 SELFTEST_DESCRIPTION Self test description 0x8310 DIMMER_CURVE Set dimmer curve Enable/Disable fixture 0x8001 DMX_RESET...

  • Seite 32: Wartung

    Wartung Warnung! Lesen Sie die „Sicherheitshinweise“ auf Seite 4, bevor Sie das Gerät warten oder reparieren. Überlassen Sie alle Arbeiten, die nicht in dieser Anleitung beschrieben werden, einem qualifizierten Service- Techniker. Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder warten.

  • Seite 33: Installieren Neuer Firmware

    2. Saugen oder blasen Sie losen Schmutz und Partikel von der Außenseite des Gerätes und den Lüftungsöffnungen an der Rückseite und den Seiten des Kopfes und der Basis. Druckluft darf nur einen geringen Druck haben. 3. Reinigen Sie die Oberflächen durch Abwischen mit einem weichen, sauberen und fusselfreien Tuch, das mit milder Waschlösung befeuchtet wurde.
  • Seite 34 Sie können bei Verwendung des Martin Companion Kabels mehrere Geräte gleichzeitig aktualisieren. Bei Verwendung eines USB Speichermediums können Sie nur ein Gerät gleichzeitig aktualisieren. Installation mit einem PC mit Martin Companion So installieren Sie die ERA 150 Wash Firmware mit Martin Companion: 1.

  • Seite 35: Wartung Und Reparaturen

    6. Verbinden Sie das Gerät mit der Stromquelle und lassen Sie es booten. Das Gerät sollte das USB-Speichermedium erkennen, das Display sollte aufleuchten und der Inhalt des USB-Speichermediums soll angezeigt werden. Wenn das Gerät das USB-Speichermedium nicht erkennt, navigieren Sie im Bedienfeld zu SERVICE → USB → UPDATING FILES.

  • Seite 36: Dmx Protokoll

    DMX Protokoll Fade Grund Kanal Wert Funktion wert Strobe und Shuttereffekte 0-19 Shutter geschlossen 20-49 Shutter offen Snap Strobe, langsam → schnell 50-200 201-210 Shutter offen Zufälliger Strobe, langsam → schnell 211-255 Dimmer grob 0→100% 0-65535 Fade Dimmer fein Rot grob 0→100% 0-65535 Fade Rot fein...
  • Seite 37 Fade Grund Kanal Wert Funktion wert 33-34 Double CT Blue (LEE 200) (Forts.) 35-36 Slate Blue (LEE 161) 37-38 Full CT Blue (LEE 201) 39-40 Half CT Blue (LEE 202) 41-42 Steel Blue (LEE 117) 43-44 Lighter Blue (LEE 353) 45-46 Light Blue (LEE 118) 47-48...
  • Seite 38 Fade Grund Kanal Wert Funktion wert Zufällige Farbwahl (Forts.) 244 - 247 Schnell Snap 248 - 251 Mittel 252 - 255 Langsam Zoom eng → weit grob 0→100% 0-65535 Fade 32768 Zoom eng → weit fein Pan links → rechts grob 0→100% 0-65535 Fade 32768 Pan links →...
  • Seite 39 Fade Grund Kanal Wert Funktion wert Schlafmodus = AUS – 5 s (Forts.) 63 - 64 Keine Funktion Pan & Tilt Limit = AN – 5 s Pan & Tilt Limit = AUS – 5 s Unteres Pan Limit speichern – 5 s Oberes Pan Limit speichern –...

  • Seite 40: Gerätemenüs

    Gerätemenüs MENU öffnet das Menü. DOWN und UP bewegt durch das Menü. ENTER öffnet das Menü und bestätigt Auswahlen (siehe „Verwendung des Gerätemenüs“ auf Seite 18). Die Grundeinstellung ist fett gedruckt. Einstellung / Menü Hinweise Wert DMX SETUP DMX ADDRESS 001–494 DMX Adresse des Gerätes PERSONALITY...
  • Seite 41 REGULATED Lüfter temperaturgeregelt FANS COOLING MODE THEATER Lüfter langsam, temperatur- MODE geregelt (Intensität reduziert) FULL Lüfter konstant schnell Normale NORMAL DISPLAY Orientierung ROTATION ROTATE Anzeige 180° 180° gedreht DISPLAY Helligkeit des DISPLAY 10 - 100 INTENSITY Displays in % Temperaturen in °C °C TEMPERATURE...
  • Seite 42 Zeigen der einmaligen RDM RDM UID xxxxxxxxxxxx UID Nummer Zeigen der Temperaturen der TEMPERATURES LED / PSU PCBs und der integrierten PSU. Zeigen der Drehzahlen aller FAN SPEED LED / PSU Lüfter. DMX LIVE STROBE 0 - 255 DIMMER 0 - 255 Durch die Liste blättern, um die DIMMER FINE 0 - 255...
  • Seite 43 0 - 255 Farbtemperatur 6.000K einstellen 0 - 255 Grün/Magenta CTC Tint Punkt einstellen 0 - 255 Farbtemperatur RAW CTC 6.000K einstellen RAW CTC 0 - 255 Grün/Magenta Punkt einstellen Tint ZOOM -128 - 127 Zoom kalibrieren Werkskalibrierung LOAD laden CALIBRATION LOAD Aktuelle...

  • Seite 44: Fehlerbehebung

    Fehlerbehebung Die folgende Tabelle beschreibt häufig auftretende Probleme, die während des Betriebs auftreten können, und ihre Lösung: Symptom Mögliche Ursache Abhilfe Stromquelle prüfen. Kein Lichtaustritt Probleme mit der Alle Netzleitungen und – oder die Lüfter Stromquelle laufen nicht. (Sicherung defekt, verteiler prüfen.

  • Seite 45: Abmessungen

    Abmessungen Alle Masse in Millimeter ® Martin ERA 150 Wash Bedienungsanleitung...

  • Seite 46: Pan/Tilt Und Zoom Orientierung

    Pan/Tilt und Zoom Orientierung ® Martin ERA 150 Wash Bedienungsanleitung...
  • Seite 47 ® Martin ERA 150 Wash Bedienungsanleitung...
  • Seite 48 ® Martin ERA 150 Wash Bedienungsanleitung...

  • Seite 49: Spezifikation

    Spezifikation Abmessungen und Gewicht Abmessungen( LxBxH) ..........276 x 176 x 356 mm Gewicht ....................7,3 kg Dynamische Effekte Farbmischung ..................RGBW Farbpresets ............ 48 Farbpresets, Farbradeffekt Farbtemperatur ............Variabel 1.800 – 12.850K Elektronischer Dimmer ........0 - 100%, vier Dimmkurven Strobe und Puls-Effekte ..........

  • Seite 50: Anschlüsse

    Anschlüsse Netzspannungsein- und ausgang ....Neutrik powerCON TRUE1 TOP DMX Ein- und Ausgang ........Neutrik 5-pol. verriegelt XLR Elektrische Spezifikation Stromquelle ............. 100-240 V nominal, 50/60 Hz Typische Leistungsaufnahme ............. 315 W Einschaltstrom (halber Zyklus, RMS) bei 240 V AC ......8,7 A Netzteil............

  • Seite 51: Lieferumfang

    Lieferumfang Martin Omega Bracket für Halteklemme ......... P/N 91602001 Zubehör Netzleitung, 16 A Netzleitung, H07RN-F, 2,5 mm2, offene Enden und TRUE1 TOP NAC3FX-W (Buchse), 1,5 m ......P/N 91611797 Netzleitung, H07RN-F, 2,5 mm2, offene Enden und TRUE1 TOP NAC3FX-W (Buchse), 5 m ......P/N 91611786 Netzleitung, SJOOW, 12 AWG, offene Enden und TRUE1 TOP NAC3FX-W (Buchse), 1,5 m ......

  • Seite 52: Bestellinformation

    Entsorgung dieses Geräts und anderer Martin-Produkte. Supplier’s Declaration of Conformity Harman Professional, Inc. have issued an FCC Supplier’s Declaration of Conformity for this product. The Declaration of Conformity is available for download from the ELP PAR area of the Martin website at www.martin.com...
