  • Seite 1 VDO Atomic Dot Benutzerhandbuch...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Abmessungen ....................3 Sicherheitshinweise ..................7 Einführung ....................10 Vor Inbetriebnahme ................10 Montageübersicht ..................11 J-Box – Übersicht ..................12 Montage ...................... 13 Auswahl des Montageorts ..............13 Mögliche Gerätebefestigungen .............. 13 Gerätemontage an einem Träger mithilfe des Aufhängebügels .... 14 Direktes Montieren des Geräts an einen Träger ........

  • Seite 3: Abmessungen

    Abmessungen Geräteabmessungen Alle Abmessungen sind in Millimeter angegeben.
  • Seite 4 Abmessungen der J-Box Alle Abmessungen sind in Millimeter angegeben.
  • Seite 5 Kupplung (zur festen Verbindung zweier Geräte) Halbkupplung (zum Befestigen am Träger) Alle Abmessungen sind in Millimeter angegeben.
  • Seite 6 Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in diesem Dokument enthaltenen Informationen entstehen, haftbar gemacht werden. Martin ist eine eingetragene Marke von HARMAN PROFESSIONAL DENMARK ApS in den USA und/oder anderen Ländern. HARMAN PROFESSIONAL DENMARK ApS • Olof Palmes Allé 44 • 8200 Aarhus N • Dänemark HARMAN PROFESSIONAL SOLUTIONS U.S.

  • Seite 7: Sicherheitshinweise

    Öffnen Sie das Gerät nicht. Entfernen Sie keine Abdeckung. Überlassen Sie alle Wartungsarbeiten, die nicht in dieser Anleitung beschrieben werden, einem autorisierten Martin Service-Partner. Trennen Sie die gesamte Installation von der Stromversorgung und sichern Sie gegen Wiedereinschalten, bevor Sie Reparatur- oder Wartungsarbeiten ausführen. Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 8 Lichtbedingungen, wenn Sie mit oder in der Nähe des Geräts arbeiten, damit sich der Durchmesser Ihrer Pupillen verringert. Das Gerät VDO Atomic Dot CLD fällt gemäß EN 62471 und IEC/TR 62778 bei den unten angegebenen Entfernungen in die folgenden Gefährdungsklassen: Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 9 Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutzvorrichtungen oder optische Komponenten fehlen oder beschädigt sind. Trennen Sie das Gerät sofort vom Netz, wenn während des Betriebs Probleme auftreten. Verwenden Sie kein Gerät, das offensichtlich beschädigt ist. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 10: Einführung

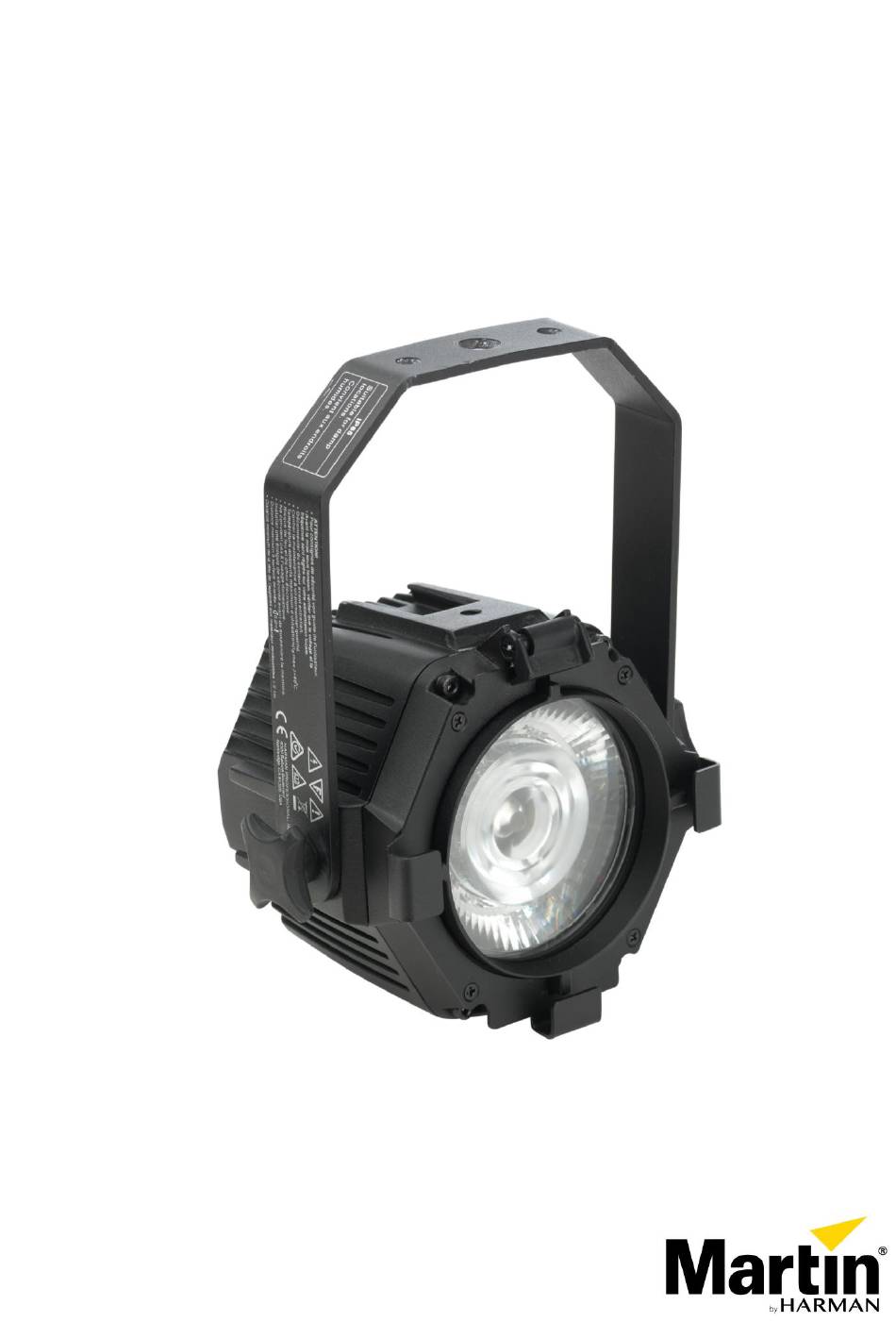

    Einführung Vielen Dank, dass Sie sich für den Martin VDO Atomic Dot entschieden haben. Dieses vielseitig einsetzbare Produkt kann für ein breites Spektrum an Effekten verwendet werden:  Kompaktes Stroboskop  Kompakter Blinder  Kompakter Beam  Kompaktes Video Pixel mit 16 einzeln ansteuerbaren LEDs Der VDO Atomic Dot ist in zwei Versionen erhältlich:...

  • Seite 11: Montageübersicht

    8 – Eingangskabel mit Steckverbinder 9 – Bohrungen (M8) zur Befestigung des Aufhängebügels, maximale Schraubenlänge 15 mm (4 Öffnungen auf beiden Geräteseiten) Kann auch für Montagehalterung verwendet werden, falls das Standardzubehör nicht geeignet ist. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 12: J-Box - Übersicht

    Ansicht von unten 1 – Neutrik PowerCON TRUE1-Eingang 2 – Hybrid-Stromverteiler-Ausgang 3 – Neutrik etherCON-Eingang 4 – Neutrik XLR5 DMX-Eingang 5 – Bohrungen für Wand-/Oberflächenmontage 6 – Bohrung (M10) zur Klemmenbefestigung (an der Unterseite der Box) Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 13: Montage

    Rückseite anzubringen. Warnung! Die Halbkupplung, die schwenkbare Gerätekupplung und der Befestigungsadapter sind nicht für dauerhafte Installationen im Freien geeignet. Die langfristige Einwirkung von Feuchtigkeit und Verunreinigungen kann den einwandfreien und sicheren Betrieb dieser Komponenten beeinträchtigen. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 14: Gerätemontage An Einem Träger Mithilfe Des Aufhängebügels

    Mutter befestigt werden. Montieren Sie das Produkt von einer stabilen Plattform aus an dem Träger und befestigen Sie die Klemme am Träger. Befestigen Sie eine Sicherheitsöse am Gerät und schlingen Sie diese um einen sicheren Haltepunkt. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 15: Direktes Montieren Des Geräts An Einen Träger

    Jedes einzelne Gerät muss mit einer Sicherheitsöse versehen werden, auch wenn die Geräte zu einem Array kombiniert werden. Koppeln mehrerer Geräte Mithilfe der einrastbaren Gerätekupplung können Sie auf allen Seiten mehrere Geräte aneinander befestigen, um Arrays von beliebiger Form zu bilden. Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 16 Array zu stützen (d. h. es dürfen sich höchstens jeweils zwei nicht zusätzlich befestigte Geräte zwischen den mit Trägerklemmen versehenen Einheiten befinden) Beim Koppeln von Geräten beträgt der Abstand zwischen ihnen 150 mm. Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 17 Drehen Sie zum Entfernen der Kupplung die Entriegelung, um die Federn freizugeben. Ziehen Sie die Kupplung danach zur Geräterückseite hin ab. Die schwenkbare Kupplung, die Halbkupplung und der Befestigungsadapter verfügen über den gleichen Verriegelungsmechanismus. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 18: Sicherheitsösen

    Die J-Box lässt sich mithilfe der Öffnungen in den Seitenflanschen direkt auf einer Oberfläche montieren oder kann mit einer Trägerklemme (wie beispielsweise der Super Lightweight Half Coupler Rigging Clamp, schwarz: Artikelnr. 91602018, siehe Zubehörliste) und einer Schraube M10 an der Rückseite befestigt werden. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 19: Spannungsversorgung Und Datenverbindung

    Das Gerät verfügt über ein Netzteil mit automatischer Bereichserkennung. Es unterstützt eine Netzspannung zwischen 100 und 240 V bei 50/60 Hz. Verwenden Sie das Netzteil für das Gerät nicht mit anderen Spannungen oder Frequenzen. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 20: Datenverbindung Zur J-Box

    Die DMX-512-Datenübertragung wird mithilfe des XLR5-Steckverbinders mit der J-Box verbunden. Es gilt die folgende Pinbelegung:  Pin 1 = Schirm  Pin 2 = Cold (-)  Pin 3 = Hot (+). Die Pins 4 und 5 des XLR-Steckverbinders sind nicht belegt. Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 21 /Signalkabel zum ersten Gerät darf insgesamt 90 m nicht überschreiten. Die Länge der hybriden Strom-/Signalkabel zwischen zwei verketteten Geräten darf ebenfalls 90 m nicht überschreiten.  Zwischen dem Netzwerk-Switch und der J-Box muss ein abgeschirmtes Ethernet-Kabel verwendet werden. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 22: Stromnetzanschluss Der Einzelnen Geräte

    Um die Verbindung herzustellen, richten Sie die Kontakte der Steckverbinder korrekt aus und schließen Sie diese an. Die Steckverbinder rasten automatisch ein.  Um die Verbindung zu trennen, drehen Sie den Verschlussring gegen den Uhrzeigersinn und ziehen Sie den Steckverbinder ab. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 23: Setup Des Systems

    Sie können eine Option auf einem Gerät festlegen, indem Sie einen Unicast-RDM-Befehl nur an dieses Gerät senden. Alternativ können Sie dieselbe Option an alle Geräte auf der Datenleitung senden, indem Sie einen Broadcast-RDM-Befehl senden. Der Status eines Geräts lässt sich nur über einen Unicast-RDM-Befehl für ein einzelnes Gerät auslesen. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 24: Rdm

    STATUS_ID_DESCRIPTION  SUPPORTED_PARAMETERS  DEVICE_INFO  DEVICE_MODEL_DESCRIPTION  MANUFACTURER_LABEL   DEVICE_LABEL  SOFTWARE_VERSION_LABEL  BOOT_SOFTWARE_VERSION_ID  BOOT_SOFTWARE_VERSION_LABEL   DMX_PERSONALITY   DMX_START_ADDRESS   DEVICE_HOURS   IDENTIFY_DEVICE  LAST_STATE  DIMMER_CURVE Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 25: Verwenden Des Vdo Atomic Dot

    Genaue Angaben zur DMX-Steuerung siehe „DMX-Protokolle“ auf Seite 29. Zum Adressieren und Konfigurieren der Geräte benötigen Sie einen RDM-kompatiblen DMX-Controller oder P3 System Controller. Einzelheiten hierzu entnehmen Sie bitte der Dokumentation des DMX/RDM- Controllers. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 26: Status-Led

    Wird die Taste gedrückt und 8 Sekunden lang festgehalten, schaltet die Status-LED auf Weiß. Wenn der Benutzer die Taste danach wieder freigibt, erfolgt das Wiederherstellen der Werkseinstellungen des Geräts (Wiederherstellen des werksseitigen Standard-/Backup-Firmware Image). Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 27: Wartung

    Geben Sie die Halteklammer vorsichtig frei und stellen Sie sicher, dass das Zubehör korrekt in der Halterung positioniert ist. Wenn Sie den Martin VDO Atomic Dot Diffuser verwenden, achten Sie darauf, dass die matte Seite dem Gerät zugewandt ist. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 28: Reinigung

    In der Bedienungsanleitung zum P3 System Controller finden Sie weitere Anweisungen zur Softwareinstallation. Sie können die Software alternativ auch über die DMX-Datenverbindung installieren. Verwenden Sie dazu bitte ein Martin Companion-Kabel und die Martin Companion-Anwendung. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 29: Dmx-Protokoll

    0–255 Anmerkungen:  Bei zu hoher Leistungsaufnahme über einen längeren Zeitraum reduziert das Gerät zur Temperaturregelung automatisch die Helligkeit.  Die Aura-Hintergrundbeleuchtung wird in diesem Modus nicht verwendet.  Wie Atomic 3000 DMX/LED 3-Kanal-Modus Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 30: Dmx-Modus Mit 4 Kanälen

    Minimale → maximale Helligkeit 1–65535 Beam-Flash-Dauer Snap 7 → 650 ms 0–255 Beam-Flash-Geschwindigkeit Snap 0,289 → 16,67 Hz 0–255 Beam-Spezialeffekte Snap 0–5 Kein Effekt 6–42 Ramp Up 43–85 Ramp Down 86–128 Ramp Up/Down 129–171 Zufällig 172–214 Blitz Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 31 Kein FX 1–255 FX-Auswahl (siehe Tabelle) FX-Geschwindigkeit/Modifizierung (vom Fade jeweiligen Effekt abhängig) Rev schnell → langsam 0–126 127–128 Anhalten Schnell → langsam 129–255 FX-Synchronisierung Snap Keine Synchronisierung Geräteverstellung um 10 Grad Geräteverstellung um 20 Grad Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 32 Farbe 15 – Half CT Blue 81–85 Farbe 16 – Steel Blue 86–90 Farbe 17 – Lighter Blue 91–95 Farbe 18 – Light Blue 96–100 Farbe 19 – Medium Blue Green 101–105 Farbe 20 – Dark Green 106–110 Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 33 P3-Pixel gesteuert, aber die Kanäle 17–19 (Aura Red/Green/Blue) können weiterhin als „Video- Farbe“ verwendet werden. Fade Aura Red 0 → 100 % 0–255 Aura Green Fade 0 → 100 % 0–255 Fade Aura Blue 0 → 100 % 0–255 Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 34: Erweiterter Dmx-Modus

    Steuerungseinstellungen Snap 0–9 Keine Funktion Gesamtes Gerät zurücksetzen – 5 s 10–14 15–22 Keine Funktion Lineare Dimmkurve – 1 s Dimmkurve mit Grobeinstellung im unteren Bereich und Feineinstellung im oberen Bereich – 1 s Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 35 Schließen → Öffnen 0–65535 Fade Aura-CTC 0–10 Deaktiviert (aber bei Bedarf immer noch über P3 System Controller steuerbar) 11–191 2.000 K bis 11.000 K in 50 K-Schritten (11=2.000 K, 101=6.500 K, 191=11.000 K) 192–255 11.000 K Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 36 Farbe 33 – Flame Red 171–175 Farbe 34 – Magenta 176–180 Farbe 35 – Medium Lavender 181–185 Farbe 36 – White 186–190 Farbrad-Drehung schnell → langsam 191–214 215–219 Farbrad-Drehung stoppen (bei letzter Farbe stoppen) Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 37 0 → 100 % 0–255 Fade Aura Red Pixel 4 0 → 100 % 0–255 Aura Green Pixel 4 Fade 0 → 100 % 0–255 Fade Aura Blue Pixel 4 0 → 100 % 0–255 Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 38 Aura Blue Pixel 10 Fade 0 → 100 % 0–255 Aura Red Pixel 11 Fade 0 → 100 % 0–255 Fade Aura Green Pixel 11 0 → 100 % 0–255 Aura Blue Pixel 11 Fade Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 39 0 → 100 % 0–255 Aura Red Pixel 16 Fade 0 → 100 % 0–255 Fade Aura Green Pixel 16 0 → 100 % 0–255 Aura Blue Pixel 16 Fade 0 → 100 % 0–255 Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 40 Hinweis:  Bei zu hoher Leistungsaufnahme über einen längeren Zeitraum reduziert das Gerät zur Temperaturregelung automatisch die Helligkeit.  Das Mapping der Aura-Pixel erfolgt entsprechend dem nachfolgenden Diagramm durch Blicken in das Frontglas. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 41: Fx-Tabelle

    Aura Build Up/Down Aura In-Out Wave Aura In-Out Step Aura In-Out Pulse Aura Waterdrop Aura Sonar (1 Pixel) Aura Sonar (2 Pixel) Aura Sonar (3 Pixel) Aura Sonar (6 Pixel) Aura Sonar (9 Pixel) Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 42 Aura Normal zu Inverted Color In/Out Step Aura Normal zu Inverted Color In/Out Pulse 76–79 Keine Funktion Aura Red White Blue Fade Aura Red White Blue Snaps Aura Fire Aura Water Aura Ice Aura Hot und Cold Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 43 Welding 3-stufiges Stroboskop Tick Tock Aura Ramp Beam Flash Beam Ramp Aura Flash Police Car 4 Police Car 5 Police Car 6 Police Car 7 Police Car 8 Police Car 9 126–255 Keine Funktion Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 44: Fehlerbehebung

    Geräts im DMX-Netzwerk. Versuchen Sie, das Gerät mit einem anderen DMX-Controller zu steuern. Bewegen Sie das Gerät, wenn es sehr nahe an möglicher Störungen einer unabgeschirmten Hochspannungsinstallation durch eine nahe betrieben wird. Hochspannungsinstallation. Benutzerhandbuch für Martin VDO Atomic Dot...

  • Seite 45: Technische Daten

    Max. Gesamtlichtstrom ......................3.350 Lumen Farbwiedergabeindex (CRI) ....................... >80 Beam-Winkel ....................... 11 Grad (halber Peak) Feldwinkel ....................... 22 Grad (1/10 Peak) Farbtemperatur ..........................5.700 K Auflösung ............................16 bit Minimale LED-Lebensdauer ............50.000 h (bis >70 % Lichtausbeute)* Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 46 ......................Strom-/Signalkabelanschluss (IP65) Hot Plugging........................... Kompatibel Elektrische Daten Netzspannung ................... 100–240 V nominal, 50/60 Hz Netzteil ..................automatisch anpassendes Schaltnetzteil Maximale Leistungsaufnahme......................55 W Typischer Einschaltstrom (halber Zyklus, RMS)................1,12 A Typischer Erdschlussstrom ......................0,25 mA Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 47 TRUE1 NAC3FX-W (Buchse), 5 m Artikelnr................91610174 Steckverbinder Neutrik CON TRUE1 NAC3FX-W (Buchse) ........Artikelnr. 91611789 Flugkoffer Flugkoffer für 15 x VDO Atomic Dot ................Artikelnr. 91515053 Flugkoffer-Extender für 15 x VDO Atomic Dot ............Artikelnr. 91515054 Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 48 Bestellinformationen VDO Atomic Dot CLD in Karton ................Artikelnr. 90357701 VDO Atomic Dot WRM in Karton ................Artikelnr. 90357702 Technische Daten können ohne vorherige Ankündigung geändert werden. Neueste technische Daten finden Sie unter www.martin.com Benutzerhandbuch für Martin VDO Atomic Dot...
  • Seite 49 – Den Händler oder einen erfahrenen Radio-/TV-Techniker um Unterstützung bitten. Konformitätserklärung des Lieferanten Harman Professional, Inc. hat für dieses Produkt eine FCC-Konformitätserklärung herausgegeben. Die Konformitätserklärung ist im VDO Atomic Dot-Bereich der Martin-Website unter www.martin.com zum Download verfügbar. Canadian Interference-Causing Equipment Regulations – Règlement sur le Matériel Brouilleur du Canada Dieses digitale Gerät der Klasse B erfüllt alle Anforderungen der Canadian Interference-Causing Equipment Regulations...
