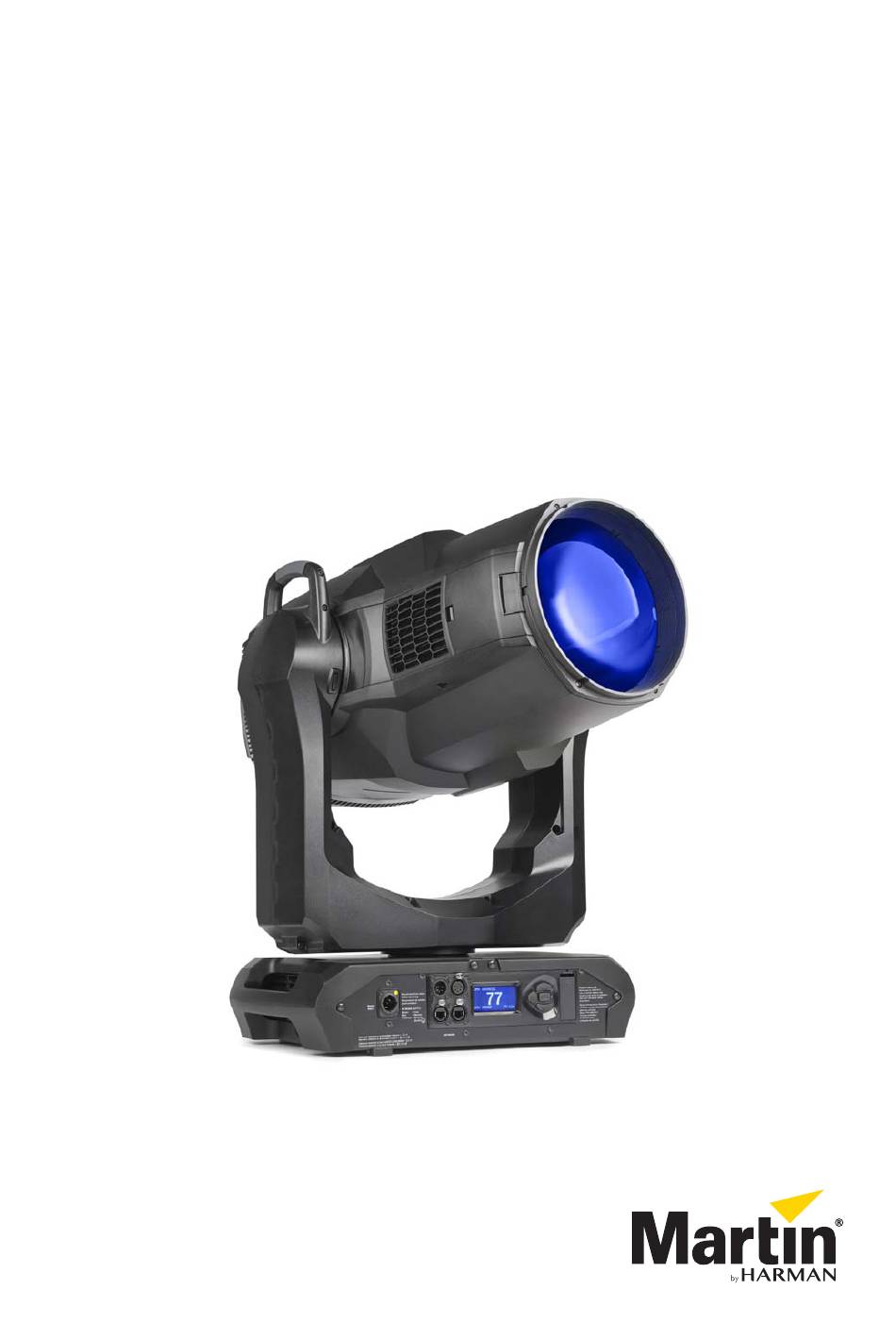

- Seite 1 MAC Ultra Wash Sicherheits- und Installationshinweise...
-
Seite 2: Abmessungen
Haftung für Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, aus. Martin ist ein in den Vereinigten Staaten von Amerika und anderen Ländern registriertes Markenzeichen der HARMAN PROFESSIONAL DENMARK ApS. -
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ..............4 Einführung . -
Seite 4: Sicherheitshinweise
Technische Unterstützung Wenn Sie Fragen zur sicheren Installation und zum sicheren Betrieb dieses Produkts haben, wenden Sie sich bitte an den technischen Support von Harman Professional: • Nordamerika: HProTechSupportUSA@harman.com, Telefon: (844) 776-4899 • Rest der Welt: Bitte wenden Sie sich an Ihren nationalen Vertrieb. - Seite 5 S C H U T Z V O R E L E K T R I S C H E M S C H L A G • Das Gerät erfüllt die Schutzklasse IP20. Es ist für den Einsatz in trockener Umgebung geeignet. Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.
- Seite 6 S C H U T Z V O R A U G E N V E R L E T Z U N G • Blicken Sie nicht direkt in die Lichtaustrittsöffnung. • Blicken Sie nicht mit sammelnden optischen Instrumenten in die LEDs. •...
-
Seite 7: Einführung

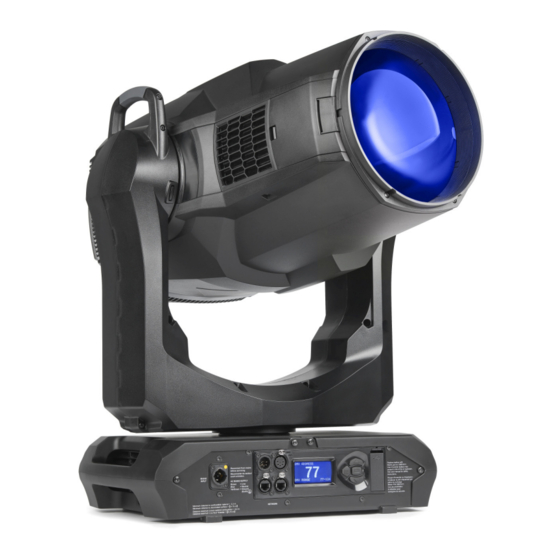

Einführung Vielen Dank für Ihre Wahl des MAC Ultra Wash Scheinwerfers von Martin. Diese Sicherheits- und Installationshinweise werden mit dem Gerät geliefert. Sie enthalten Hinweise zur Installation und Wartung des Geräts. Die MAC Ultra Wash Bedienungsanleitung enthält Hinweise zum Einrichten, der Steuerung und Überwachung des Geräts. Sie steht im MAC Ultra Wash Bereich der Martin Webseite www.martin.com zur Verfügung. -
Seite 8: Montage
Montage Sichere Montage Das Gerät wiegt ohne Anschlagmittel 39 kg. Die Abmessungen des Geräts finden Sie im Abschnitt “Abmessungen” auf Seite 2. Warnung! Der Pan-Motor des MAC Ultra Wash verfügt über ein hohes Drehmoment. Die Basis kann sich bewegen, wenn das Gerät ungesichert auf einer Oberfläche steht und der Kopf schnell bewegt wird. -
Seite 9: Montage Des Geräts
Montage des Geräts Der MAC Ultra Wash kann auf stehend auf einer ebenen Oberfläche oder in beliebiger Orientierung mit zwei geeigneten Klemmen gehängt werden. Verwenden Sie Halfcoupler (siehe Bild 4) oder andere Klemmen, die vollständig um die tragende Struktur greifen und für das Gewicht des Geräts ausgelegt sind, wenn der Bügel nicht senkrecht nach unten zeigt. - Seite 10 3. Siehe Bild 3 auf Seite 9. Setzen Sie die Klemme auf zwei passende Montagepunkte in der Basis des Geräts. Führen Sie die Schnellverschlüsse ein und verriegeln Sie die Verschlüsse durch eine 90°-Drehung im Uhrzeigersinn. 4. Montieren Sie die zweite Klemme symmetrisch zur ersten Klemme, um das Gewicht gleichmäßig zu verteilen.
-
Seite 11: Stromquelle
Stromquelle Elektrische Sicherheit Der MAC Ultra Wash ist mit einem Schaltnetzteil ausgestattet, das sich automatisch an Netzspannungen von 200-240 VAC (nominal), 50/60 Hz anpasst. Schließen Sie das Gerät nicht an eine Stromquelle an, deren Spannung und/oder Frequenz außerhalb der Spezifikation liegt. Beachten Sie, dass das Gerät nicht an 100-120 V Netzspannung angeschlossen werden darf. -
Seite 12: Einschalten Des Geräts
Wenn Sie eine Neutrik powerCON TRUE1 Leitungsbuchse montieren müssen, folgen Sie den Anweisungen, die Sie auf der Neutrik Webseite www.neutrik.com finden. Einschalten des Geräts Warnung! Der MAC Ultra Wash hat keinen Netzschalter. Sobald Sie eine unter Spannung stehende Netzleitung an das Gerät anschließen oder eine angeschlossene Netzleitung mit der Stromquelle verbinden, schaltet das Gerät ein: Prüfen Sie vor dem Einschalten, ob Gefahr bei Bewegung des Kopfes oder durch Lichtaustritt entsteht. -
Seite 13: Datenverbindung
Datenverbindung Wichtig! Schalten Sie das Gerät aus, bevor Sie Datenleitungen anschließen oder entfernen. Der MAC Ultra Wash verfügt über zwei Paar Anschlüsse für den Steuerdatenein- und ausgang: • ein Paar XLR-Verbinder (A in Bild 8), und • ein Paar etherCON-Verbinder (B in Bild 8). Verwenden Sie nur einen Verbindertyp –... -
Seite 14: Datenverbindung Über Ethernet Netzwerkleitungen
Datenverbindung über Ethernet Netzwerkleitungen Der MAC Ultra Wash ist mit Neutrik etherCON-Verbindern (siehe B in Bild 8) für DMX- und RDM-Signale über Art-Net, sACN und das Martin P3 Videoprotokoll ausgestattet. Jeder Verbinder kann als Eingang, der andere Verbinder als Ausgang verwendet werden. Die etherCON Verbinder leiten das Datensignal auch bei ausgeschaltetem Gerät weiter. -
Seite 15: Wartung Und Reparatur
Wartung und Reparatur Warnung! Lesen Sie die “Sicherheitshinweise” auf Seite 4, bevor Sie den MAC Ultra Wash warten oder reparieren. Warnung! Trennen Sie das Gerät allpolig von der Stromquelle und lassen Sie es mindestens 30 Minuten abkühlen, bevor Sie mit der Wartung beginnen. Blicken Sie nicht in den Lichtstrahl. Das Gerät kann sich beim Einschalten plötzlich bewegen und aufleuchten. -
Seite 16: Ersetzen Der Batterie
Die Reinigungsintervalle hängen stark von den Betriebsbedingungen ab. Deswegen können für den MAC Ultra Wash keine exakten Reinigungsintervalle angegeben werden. Die Lüfter saugen Staub und Nebelpartikel an, in extremen Fällen kann es schon nach wenigen Betriebsstunden notwendig sein, das Gerät zu reinigen. Die Einsatzbedingungen sind maßgebend für die Reinigungsintervalle. Berücksichtigen Sie besonders folgende Faktoren: •... -
Seite 17: Luftfilter Des Kopfes
Ersetzen der Batterie: 1. Trennen Sie das Gerät von der Stromquelle und lassen Sie es abkühlen. – 2. Siehe Bild 10. Drücken Sie die Verriegelung (Pfeil) mit einem Schraubendreher nach unten und entfernen Sie die Abdeckung. 3. Entfernen Sie die leere Batterie und legen Sie eine neue Batterie des korrekten Typs ein. -
Seite 18: Schmierung
6. Setzen Sie die sauberen Luftfilter in den Kopf ein. Prüfen Sie den korrekten Sitz. Die Filter müssen fest sitzen, damit keine Falschluft angesaugt werden kann. 7. Haken Sie das hintere Ende der Abdeckung in ihrer Aufnahme ein und drücken Sie die Vorderseite zum Kopf hin ein, bis die Verriegelung hörbar einrastet. -
Seite 19: Installieren Der Firmware
Laden und Speichern der Werkskalibrierung • Mit CALIBRATION → LOAD DEFAULTS können Sie die eigenen Kalibrierwerte löschen und die Werkskalibrierung erneut laden. • Mit CALIBRATION → SAVE DEFAULTS können Sie die werksseitigen Kalibrierwerte im Speicher mit anderen Werten überschreiben. Achtung! Der Befehl CALIBRATION → SAVE DEFAULTS nimmt permanente Änderungen vor! Das Überschreiben ist dauerhaft. - Seite 20 4. Wenn die Meldung „Download Successful“ erscheint, können Sie Martin Companion schließen. Prüfen Sie, ob das USB Speichermedium nun ein Verzeichnis mit der Bezeichnung des Geräts und der Firmware-Version enthält. Entfernen Sie das USB Speichermedium sicher vom PC. 5. Verbinden Sie das Gerät mit der Stromquelle und lassen Sie es booten. Stecken Sie das USB Speicher- medium in die USB Host-Buchse neben dem Gerätemenü.
-
Seite 21: Verwenden Des Geräts
Verwenden des Geräts Laden Sie vor der Verwendung des Geräts die neueste Version der MAC Ultra Wash Bedienungsanleitung im MAC Ultra Wash Bereich der Martin Webseite www.martin.com herunter. Die Bedienungsanleitung enthält Details zu: • Den im Gerät verfügbaren Effekten. • Den Steuerungsoptionen mit DMX und/oder RDM. •... -
Seite 22: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache(n) Abhilfe Netzschalter eingeschaltet? Netzleitung Keine Netzspannung eingesteckt? Kontaktieren Sie den Martin-Service oder einen autorisierten Service-Partner. Entfernen Sie keine Abdeckungen der Basis oder des Armes, Eines oder mehrere Geräte sind versuchen Sie nicht, Sicherungen zu ersetzen und ohne Funktion Defekte Sicherung oder interner Fehler führen Sie keine Reparaturen aus, die nicht in... -
Seite 23: Konformität Und Rechtliches
Supplier’s Declaration of Conformity Harman Professional, Inc. have issued an FCC Supplier’s Declaration of Conformity for this product. The Declaration of Conformity is available for download from the MAC Ultra Wash area of the Martin website at www.martin.com Canadian Interference-Causing Equipment Regulations - Règlement sur le Matériel Brouilleur du Canada... - Seite 24 Entsorgung dieses Produkts Martin-Produkte werden in Übereinstimmung mit der Richtlinie 2002/96/EC des europäischen Parlaments und der WEEE-Richtlinie (Waste Electrical and Electronic Equipment) der EU, die in der Richtlinie 2003/108/EC beschrieben wird, gefertigt. Schützen Sie die Umwelt! Dieses Produkt kann und soll wiederverwertet werden. Ihr Händler gibt Ihnen gerne nähere Auskünfte zur fachgerechten Entsorgung dieses Geräts und anderer Martin-Produkte.
- Seite 28 www.martin.com...
