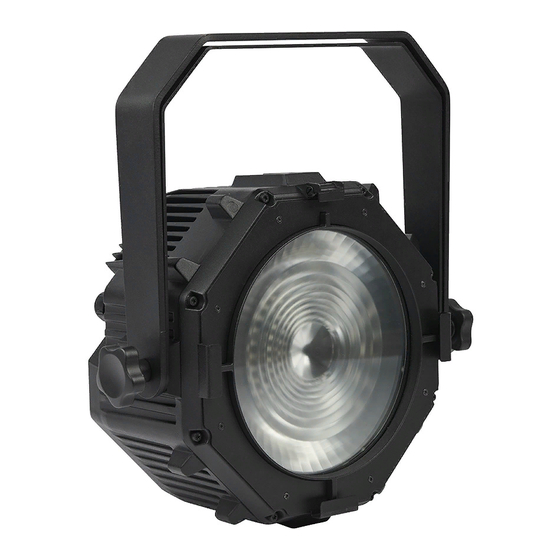

Harman Martin VDO Atomic Bold Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Harman Anleitungen
  4. Lichtanlage
  5. Martin VDO Atomic Bold
  6. Bedienungsanleitung

Harman Martin VDO Atomic Bold Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VDO Atomic Bold
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Harman Martin VDO Atomic Bold

Inhaltszusammenfassung für Harman Martin VDO Atomic Bold

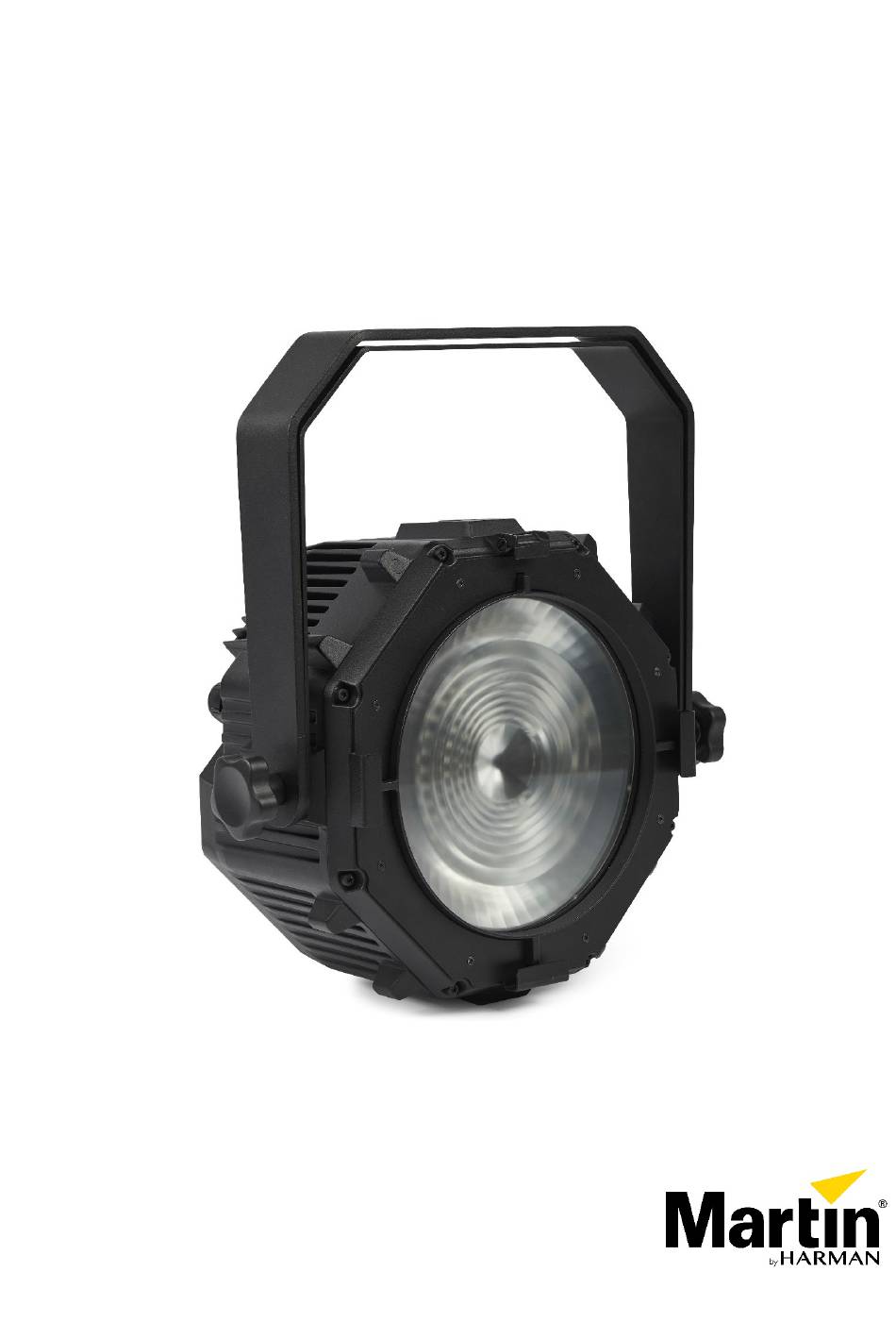

  • Seite 1 VDO Atomic Bold Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt ......................2 Abmessungen ....................3 Sicherheitshinweise ..................8 Einführung ....................11 Vor der ersten Verwendung ................11 Geräteübersicht ..................12 Montage ...................... 13 Auswahl des Montageorts ................. 13 Auswahl der Befestigungsmethode ..............13 Berücksichtigung der Windlast ................14 Befestigung des Geräts mit dem Haltebügel an einer Struktur ......

  • Seite 3: Abmessungen

    Abmessungen Abmessungen des Geräts Alle Massangaben in Millimeter.
  • Seite 4 Verbinder (zur Verbindung zweier Geräte) Klemmschelle (zur Montage eines Geräts an einer Struktur ohne Haltebügel) Alle Massangaben in Millimeter.
  • Seite 5 Verbinder (zur Befestigung des Geräts an einem Ständer) Gelenkverbinder (zur winkligen Verbindung zweier Geräte)
  • Seite 6 Doppel-Haltebügel (zur Bildung eines 2-strahligen Scheinwerfers) Doppelhalter (zur Befestigung von Atomic DOT)
  • Seite 7 Informationen entstehen, aus. Martin ist ein in den Vereinigten Staaten von Amerika und anderen Ländern registriertes Markenzeichen der HARMAN PROFESSIONAL DENMARK ApS. HARMAN PROFESSIONAL DENMARK ApS • Olof Palmes Alle 44 • 8200 Aarhus N • Denmark HARMAN PROFESSIONAL SOLUTIONS U.S. • 8500 Balboa Blvd. • Northridge • CA 91329 • USA www.martin.com...

  • Seite 8: Sicherheitshinweise

    Die neueste Anleitung und andere Dokumente für alle Produkte von Martin® finden Sie zum Download auf der Webseite www.martin.com. Wenn Sie Fragen zur sicheren Installation und zum sicheren Betrieb dieses Produkts haben, wenden Sie sich bitte an den technischen Support von Harman Professional: Nordamerika: HProTechSupportUSA@harman.com, Telefon: (844) 776-4899 •...
  • Seite 9 Verwenden Sie nur Original Martin®-Ersatzteile. Bedecken Sie Linsen und andere optische Komponenten nie mit Filtern, Maskierungen oder anderem Material. Verwenden Sie nur von Martin® freigegebenes Zubehör, um den Lichtstrahl zu maskieren oder zu modifizieren. Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 10 Verwenden Sie das Gerät nicht, wenn Abdeckungen, Abschirmungen oder optische Komponenten fehlen oder defekt sind. Trennen Sie das Gerät sofort allpolig von der Stromquelle, wenn während des Betriebs Probleme auftreten. Verwenden Sie kein Gerät, das offensichtlich beschädigt ist. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 11: Einführung

    Einführung Vielen Dank für Ihre Wahl des Martin VDO Atomic Bold. Dieser vielseitige Scheinwerfer kann eine Menge Effekte erzeugen: Vollfarb-Stroboskop • • Vollfarb-Blinder Vollfarb-Wash-Effekt • • Ringeffekt mit 72 Aura-Pixeln Der VDO Atomic Bold verfügt über eine Hochleistungs-RGBW (Rot/Grün/Blau/Weiß) -LED für den hellen Haupt-Lichtstrahl und 72 RGB-LEDs für den Aura-Effekt.

  • Seite 12: Geräteübersicht

    5 – Aufnahmeschienen für die Verbinder (4 Aufnahmen, eine an jeder Seite des Gehäuses) 6 – Status LED 7 – Test- / Reset-Taste 8 – Ankerpunkt für das Fangseil 9 – Spannungs- und Datenausgang (im Gehäuse montiert, mit Dichtkappe) 10 – Spannungs- und Dateneingang mit Verbinder Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 13: Montage

    Atomic Bold montiert und ermöglicht die Montage zweier Atomic DOT unter, über, links oder rechts des VDO Atomic Bold. Jedes Gerät muss, auch in Kombinationen, mit einem eigenen Fangseil, das am • Ankerpunkt des Fangseils jedes Geräts befestigt wurde, gegen Absturz gesichert werden. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 14: Berücksichtigung Der Windlast

    Wenn eine vertikale oder kurvige Kombination oder Matrix einer Windlast ausgesetzt • sein kann, muss die Installation am unteren Ende zusätzlich mit Hilfe von Klemmschellen, Verbindern oder Fangseilen an einer stabilen Struktur verankert werden, um die Konstruktion gegen Pendeln zu sichern. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 15: Befestigung Des Geräts Mit Dem Haltebügel An Einer Struktur

    4. Befestigen Sie das Gerät von einer stabilen Plattform aus an der Struktur. 5. Befestigen Sie ein Fangseil am Ankerpunkt für das Fangseil des Geräts und führen Sie es um die tragende Struktur. Halten Sie das Fangseil möglichst kurz. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 16: Verwenden Des Haltebügels Als Bodenständer

    1. Verbinden Sie zwei VDO Atomic Bold seitlich mit Hilfe zweier 2x VDO Atomic Bold Doppelhalter (P/N MAR-91616122) und zweier VDO Atomic Verbinder (P/N 91610003).. 2. Befestigen Sie den Doppel-Haltebügel mit den mitgelieferten Klemmschrauben an den miteinander verbundenen Geräten. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 17: Befestigen Des Geräts Mit Der Klemmschelle An Einer Truss

    5. Befestigen Sie ein Fangseil am Ankerpunkt für das Fangseil des Geräts und führen Sie es um die tragende Struktur. Halten Sie das Fangseil möglichst kurz. Jedes Gerät muss mit einem eigenen Fangseil gesichert werden. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 18: Mechanische Verbindung Mehrerer Geräte

    Sie dürfen höchstens 4 Atomic Bold in einer • Reihe miteinander verbinden. • Wenn die Geräte horizontal montiert werden, muss jedes Gerät mit einer eigenen Klemmschelle befestigt werden. Der Klemmenabstand beträgt bei miteinander verbundenen Geräten 300 mm. Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 19 Lösen Sie den Verbinder, indem Sie den Verriegelungsstift drehen, um die Verschlüsse zu öffnen. Ziehen Sie den Verbinder nach hinten aus den Aufnahmeschienen. Der Gelenkverbinder, die Klemmschelle, der Verbinder und der Stativ-Adapter verwenden den gleichen Sicherungsmechanismus. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 20: Verbindung Mit Vdo Atomic Dots

    Schieben Sie den Doppelhalter auf jeder Seite des VDO Atomic Bold von der Rückseite in die Aufnahmeschiene. Ziehen Sie die beiden Sicherungsschrauben des Doppelhalters fest. Schieben Sie einen Verbinder von der Rückseite in die Aufnahmeschienen des Doppelhalters. Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 21 Verbinder (2) von der Rückseite in die Aufnahmeschienen zwischen den VDO Atomic Dot, um die Anordnung zu stabilisieren. Da eine Kombination aus vier VDO Atomic Dot die gleiche Größe wie ein einzelner VDO Atomic Bold hat, sind viele verschiedene Kombinationen möglich. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 22: Fangseile

    Gerät sichern, da der Ausfall eines Verbinders zum Absturz eines Geräts führen kann. Um die Montage der Fangseile zu vereinfachen, dürfen Sie, wie unten gezeigt, eine Fangseilkette bilden. Halten Sie die Fangseile möglichst kurz und beachten Sie die zulässigen Lasten der Fangseile. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 23: Stromquelle Und Datenverbindung

    Sie die Anweisungen auf der Neutrik Webseite www.neutrik.com. Das Gerät ist mit einem selbst anpassenden Netzteil ausgestattet. Es ist für den Netzspannungsbereich 100 - 240 V ~, 50 / 60 Hz geeignet. Verwenden Sie keine Stromquellen, deren Spezifikation außerhalb dieses Bereichs liegt. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 24: Datenverbindung Mit Der Anschlussbox Oder Dem Einleitadapter

    Anzahl der Steuerkanäle, die jedes Gerät belegt, ab. Eine DMX Datenlinie stellt 512 DMX Kanäle zur Verfügung. Wenn Sie mehr als 512 DMX Kanäle benötigen, müssen Sie eine zusätzliche DMX Datenlinie verwenden. Beachten Sie, dass diese Begrenzung für die DMX Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 25 Das Beispiel zeigt den Aufbau mit einer passive Anschlussbox. Achtung: Um Erdschleifen und die Beschädigung von Geräten zu vermeiden, stellen Sie sicher, dass Ethernet-Verbindungen zwischen Geräten verschiedenen Erdpotentials oder an verschiedenen Stromquellen galvanisch isoliert sind. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 26: Pde Verbindung Zwischen Den Geräten

    Verbinden Sie die Verbinder, indem Sie die Pins ausrichten und die Verbinder • zusammenstecken. Die Verbinder verriegeln automatisch. Trennen Sie die Verbindung, indem Sie den Verriegelungsring gegen den • Uhrzeigersinn drehen und die Verbinder auseinanderziehen. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 27: Einrichten Des Systems

    Sie können ein Gerät per unicast RDM-Befehl einrichten, oder die Einstellungen aller Geräte einer Linie per broadcast RDM-Befehl gleichzeitig auf den gleichen Wert setzen. Statusabrufe für ein einzelnes Gerät müssen per unicast Befehl erfolgen. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 28: Rdm

     MANUFACTURER_LABEL  DEVICE_LABEL   FACTORY_DEFAULTS   SOFTWARE_VERSION_LABEL  DMX SETUP DMX_PERSONALITY   DMX_PERSONALITY_DESCRIPTION  DMX_START_ADDRESS   SLOT_DESCRIPTION  SENSORS SENSOR_DEFINITION  SENSOR_VALUE   USAGE INFORMATION DEVICE_HOURS  DEVICE_POWER_CYCLES  Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 29 IPV4_CURRENT_ADDRESS  IPV4_STATIC_ADDRESS   INTERFACE_APPLY_CONFIGURATION  MARTIN CUSTOM DMX_RESET   FIXTURE_ID   COLOR_MODE   DIMMER_CURVE   VIDEO_TRACKING   STROBE_BEHAVIOR   FAN_CLEAN   FAN_MODE   SERIAL_NUMBER  Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 30: Verwenden Des Vdo Atomic Bold

    Im Abschnitt „DMX Protokoll” ab Seite 34 finden Sie eine vollständige Übersicht der DMX Befehle. Zur Adressierung und Einrichtung der Geräte benötigen Sie eine RDM kompatible Lichtsteuerung oder einen P3 System Controller. In der Dokumentation der RDM/DMX Lichtsteuerung finden Sie weitere Informationen. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 31: Status Led

    Drücken und halten Sie die Taste für 8 Sekunden, bis die Status LED weiß leuchtet. Beim Loslassen der Taste führt das Gerät einen Werks-Reset aus (Aufrufen der Werkseinstellungen und Installieren der internen Sicherheitskopie der Firmware). Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 32: Wartung

    2. Schieben Sie das Zubehör in die PAR64-Halter (2) an der Vorderseite des Geräts. Prüfen Sie den sicheren Sitz des Zubehörs hinter den drei Halterungen. 3. Schließen Sie die Halteklammer und prüfen Sie die Verrieglung. Der Martin VDO Atomic Bold Diffusor muss mit der matten Seite zur Lichtaustrittsöffnung montiert werden. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 33: Reinigung

    P3 Datenleitung in das Gerät übertragen werden. In der Anleitung des P3 System Controllers finden Sie weitere Informationen. Alternativ können Sie die Firmware über die DMX Datenleitung, den Martin Companion Adapter und die Martin Companion Anwendung auf das Gerät übertragen. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 34: Dmx Protokoll

    Der Beam mischt 5.700 K Weißlicht zu, um den Martin Atomic 3000 zu simulieren. • • Das Aura Hintergrundlicht wird in diesem Modus nicht verwendet. Verhält sich wie der Atomic 3000 DMX/LED im 3-Kanal Modus. • Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 35: Dmx Modus 4, Kanalbelegung

    0 → 100% Aura Blau Fade 0 - 255 0 → 100% • Das Gerät reduziert automatisch die Intensität, um die Temperatur der LEDs zu senken, wenn es zu lange bei maximaler Helligkeit verwendet wird. Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 36: Dmx Modus Basic

    Farbe 8 - LEE 071 - Tokyo Blue Farbe 9 - LEE 120 - Deep Blue Farbe 10 - LEE 079 - Just Blue Farbe 11 - LEE 132 - Medium Blue Farbe 12 - LEE 200 - Double CT Blue Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 37: Funktion

    Farbraddrehung, Schnell → Langsam 215 - 219 Farbraddrehung, Stopp (auf aktueller Farbe) 220 - 243 Farbraddrehung invers, Langsam → Schnell 244 - 247 Zufälliger Farbwechsel, schnell 248 - 251 Zufälliger Farbwechsel, mittel Zufälliger Farbwechsel, langsam 252 - 255 Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 38 FX Auswahl Snap Kein Effekt 1-255 FX Auswahl (siehe Tabelle) FX Geschwindigkeit / Beeinflussung Fade (abhängig vom Effekt) 0 – 126 Invers schnell → langsam 127 – 128 Stopp 129 – 255 Langsam → Schnell Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 39 Farbe 9 - LEE 120 - Deep Blue Farbe 10 - LEE 079 - Just Blue Farbe 11 - LEE 132 - Medium Blue Farbe 12 - LEE 200 - Double CT Blue Farbe 13 - LEE 161 - Slate Blue Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 40 Farbraddrehung, Schnell → Langsam 215 - 219 Farbraddrehung, Stopp (auf aktueller Farbe) 220 - 243 Farbraddrehung invers, Langsam → Schnell 244 - 247 Zufälliger Farbwechsel, schnell 248 - 251 Zufälliger Farbwechsel, mittel 252 - 255 Zufälliger Farbwechsel, langsam Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 41: Dmx Modus Extended

    Beam Blau Fade 65535 0 - 65535 0 → 100% Beam CTC Fade 0 – 10 Nicht aktiv (über P3 System Controller verfügbar) 11-191 2.000K bis 11.000K in 50K Schritten (11=2.000K, 101=6.500K, 191=11.000K) 192-255 11.000K Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 42 Farbe 36 - Pure White Farbe 37 - Pure Red Farbe 38 - Pure Yellow Farbe 39 - Pure Green Farbe 40 - Pure Cyan Farbe 41 - Pure Blue Farbe 42 - Pure Magenta Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 43 Invers exponentielle Dimmerkurve – 1 s S-förmige Dimmerkurve – 1 s 27 - 35 Keine Funktion Video-Tracking ein (im P3 Modus immer aktiv) Video-Tracking aus (Grundeinstellung) Beam erweiterter Farbmodus (Grundeinstellung) Beam kalibrierter Farbmodus 40 - 53 Keine Funktion Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 44 Aura Grün (alle Pixel) Fade 0 – 255 0 → 100% Aura Blau (alle Pixel) Fade 0 - 255 0 → 100% Aura CTC Fade 0 – 10 Nicht aktiv (über P3 System Controller verfügbar) Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 45 Farbe 34 - LEE 113 - Magenta Farbe 35 - LEE 343 - Medium Lavender Farbe 36 - Pure White Farbe 37 - Pure Red Farbe 38 - Pure Yellow Farbe 39 - Pure Green Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 46 … … Aura Rot Pixel 72 Fade 0 - 255 0 → 100% Aura Grün Pixel 72 Fade 0 - 255 0 → 100% Aura Blau Pixel 72 Fade 0 - 255 0 → 100% Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 47 Sie die Kanäle 22-26 auf 0% stellen. Das Gerät reduziert automatisch die Intensität, um die Temperatur der LEDs zu • senken, wenn es zu lange bei maximaler Helligkeit verwendet wird. Die Aura Pixel sind, von vorne betrachtet, wie folgt angeordnet: • Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 48: Fx Tabelle

    „normalen“ Farbe und der auf dem Farbrad gewählten Farbe. Aura Farb-Effekte (160-207) Diese Effekte überschreiben die über die RGB-Kanäle gewählte Farbe, das virtuelle Farbrad und P3 Pixel. Kombinierte Beam & Aura-Effekte (208-255) Diese Effekte verwenden die Beam- und Aura-LEDs für kombinierte Effekte. Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 49 RGB/P3 Farbe und Farb-Preset Beam Red White Blue Fade Beam Rot-Blau-Wechsel über Weiß Fade Beam Red White Blue Snap Beam Rot-Blau-Wechsel über Weiß Schritt Beam Fire Beam Feuereffekt Beam Water Beam Wassereffekt Beam Swimming Pool Beam Swimming Pool-Effekt Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 50 Aura Sonar 1 Aura Pixel drehendes Sonar 1 Aura Sonar 2 Aura Pixel drehendes Sonar 2 LEDs Aura Sonar 3 Aura Pixel drehendes Sonar 3 LEDs Aura Sonar 6 Aura Pixel drehendes Sonar 6 LEDs Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 51 Aura Rainbow Wave Aura Rainbow Wellen Aura Rainbow Step Aura Rainbow Schritte Aura Rainbow Pulse Aura Rainbow Puls Aura RGB Wave Aura RGB Wellen Aura RGB Step Aura RGB Schritte Aura RGB Pulse Full Aura RGB Puls Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 52 Tungsten Emulation nur Beam Tungsten Emulation Beam Only Tungsten Emulation nur Beam including decay mit Verzögerung Tungsten Emulation Aura Only Tungsten Emulation nur Aura Tungsten Emulation Aura Only Tungsten Emulation nur Aura mit including decay Verzögerung Martin VDO Atomic Bold Bedienungsanleitung...
  • Seite 53 Police Car 6 Beam und Aura Polizeiauto 6 Police Car 7 Beam und Aura Polizeiauto 7 Police Car 8 Beam und Aura Polizeiauto 8 Police Car 9 Beam und Aura Polizeiauto 9 229-255 Kein Effekt Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 54: Fehlerbehebung

    Prüfen Sie die Pins der Verbinder der Geräte vor dem betroffenen Gerät der Datenlinie (verbogene Pins). Verwenden Sie eine andere DMX Steuerung zum Test. Einstreuung von einer Erhöhen Sie den Abstand zu nahen, ungeschirmten ungeschirmten Netzleitungen (Gerät und Netzleitung. Leitungen). Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 55: Technische Daten

    Farbtemperatur ................. 2.000-11.000K (Beam & Aura) Farbsteuerung ..............Voller Farbbereich (Beam & Aura) Synchronisierung ....................Systemweit Frame Rate ....................bis zu 75 Frames/s Helligkeitssteuerung................0-100% (volle Farbtiefe) Gammakorrektur und Steuerung ..........voll steuerbar (Beam & Aura) Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 56: Anschlüsse

    Netzspannung ................100-240 V nominal, 50/60 Hz Netzteil ................Selbst anpassendes Schaltnetzteil Maximale Leistungsaufnahme ..................400 W Typischer Einschaltstrom (halbe Periode RMS) bei 230 V, 50 Hz ........3,0 A Typischer Ableitstrom ....................0,80 mA Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 57: Zubehör Anschlussbox

    Hybridleitung Netzspannung / Daten PDE-PDE 25m ......... P/N 91616005 Hybridleitung und Verbinder PDE Hybridstecker Netzspannung / Daten ............P/N 91611701 PDE Hybridbuchse Netzspannung / Daten ............P/N 91611702 PDE Hybridleitung 100 m ................... P/N 91616006 Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 58: Bestellinformation

    Martin P3-300™ System Controller ..............P/N 90721060 Martin P3-PC™ System Controller ........freier Download unter martin.com Bestellinformation VDO Atomic Bold im Transportkarton ............P/N MAR-90357703 Änderung der Spezifikation ohne Ankündigung vorbehalten. Die neueste Spezifikation finden Sie unter www.martin.com Martin VDO Atomic Bold Bedienungsanleitung...

  • Seite 59: Entsorgung Dieses Produkts

    —Consult the dealer or an experienced radio/TV technician for help. Supplier’s Declaration of Conformity Harman Professional, Inc. have issued an FCC Supplier’s Declaration of Conformity for this product. The Declaration of Conformity is available for download from the VDO Atomic Bold area of the Martin website at www.martin.com...
  • Seite 60 www.martin.com...
