3.3_Endmontage 4_Nach der Montage 4.1_Materialsicherung 4.2_Baustellen räumen 4.3_Abnahme, Kundeneinweisung und Übergabe 5_ Funktionskontrolle/Übergabe 5.1_Funktionskontrolle 5.2_Übergabe 6_ Nach dem Kauf 6.1_Wartung und Pflege 6.2_Serviceleistungen 6.3_Garantiebestimmungen 7_ Kennzeichnungen 7.1_Produktkennzeichnung 7.2_CE-Kennzeichnung 7.3_Checkliste Wintergartenmarkise Life 8_ Konformitätserklärung 8.1_Konformitätserklärung Außenjalousie/Raffstore Rollladen Schräg verschattung Markise Wintergartenmarkise...
Seite 3
Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Kauf eines Produkts aus dem Hause Reflexa. Wir bedanken uns für Ihr Vertrauen und garantieren Ihnen ein qualitativ hoch- wertiges Produkt „Made in Germany“, an dem Sie viel Freude haben werden.
1_Allgemeine Hinweise 1.1_Sicherheitshinweise Bitte beachten Sie jederzeit die Sicherheitshinweise in dieser Montage- und Bedienungsanleitung. Sie sind mit einem Symbol und einem Hinweistext gekennzeichnet. Achtung! Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr für Sie oder das Produkt darstellen. Diesen Hinweistexten ist unbedingt folge zu leisten. 1.2_Lesen der Montage- und Bedienungsanleitung Bitte machen Sie sich vor der Montage der Produkte mit dem Inhalt der Monta- geanleitung vertraut.
1_Allgemeine Hinweise Wintergartenmarkise Life 1.4_Aufstiegshilfen Aufstiegshilfen (Leitern, Gerüste, etc.) dürfen nicht an den Produkten angelehnt oder befestigt werden. Bitte achten Sie darauf, dass die Aufstiegshilfen immer einen festen Stand und Halt bieten. Verwenden Sie nur Aufstiegshilfen, die eine ausreichend hohe Tragkraft aufweisen.
2_Windgrenzwerte 2.1_Tabelle mit Windgrenzwerten Informationen zu Windklassen und Dübelauszugskräften Erklärung der Windklassen Windklasse 0: Die Windklasse 0 entspricht (nach DIN EN 13561) entweder einer nicht geforderten oder nicht gemes senen Leistung oder einem Produkt, dass die Anforderungen der Klasse 1 nicht erfüllt. Die Markise darf bei mäßigem Wind (Windstärke 4) nicht genutzt werden.
Überlegung dafür entschieden die geforderte Windklasse 3 nicht zu berücksichtigen. Begründung: Obwohl Markisen aus dem Hause Reflexa diese Klasse erreichen, sehen wir uns als verantwortungsbewusster Hersteller von technischem Sonnenschutz verpflichtet, wichtige Informationen nicht vorzuenthalten. Daher weisen wir auf folgendes hin: Mit Sicherheit wird es am europäischen Markt viele Hersteller geben, die mit...
3_Montage- und Bedienungsanleitung 3.1_Verpackungsinhalt 1. Lieferumfang: Wintergartenmarkise Abstandhalter Abziehkappen Befestigungsmaterial Führungsschienen Steuerung Fehlt etwas oder ist etwas beschädigt? Unser Technischer Service hilft Ihnen sofort weiter. Rufen Sie uns an unter +49 (0) 8224/999-888 und halten Sie Ihre Auftragsnummer bereit.
3_Montage- und Bedienungsanleitung Wintergartenmarkise Life 3.2_Montagehilfsmittel Bitte legen Sie vor Beginn der Montage folgende Montagewerkzeug bereit: » Metallbohrer » Akkuschrauber » Rollmaßband » Gabelschlüssel SW10 » Imbusschlüssel 2,5 Expertentipp Zur erheblichen Erleichterung der Montage empfehlen wir Ihnen zusätzlich: » Solarbetriebene Steuerung als erstes auspacken und in die Sonne legen »...

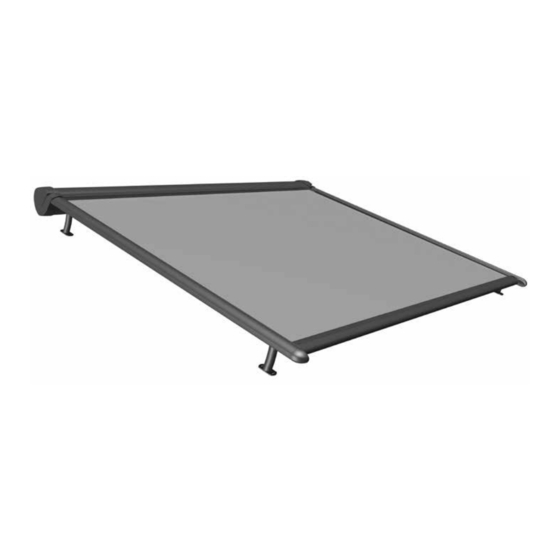

3_Montage- und Bedienungsanleitung Endmontage 3.3_ 1. Gesamtansicht Achsmaß = Bestellmaß. ACHTUNG: Das Achsmaß bezieht sich auf die Mitte der Grundplatten der Abstandhalter. Es gilt die Aufmassanleitung bei Sonnenschutzshop24.de - Auf Grund der verschiedenen Anbaufälle, haben wir für Sie mehrere Maßangaben zur Auswahl gestellt. Bei Rückfragen kontaktieren Sie bitte unsere Hotline +49-8708-92810- 4 Ihre Händler ist: Sonnenschutzshop24 Ltd.
Seite 11
3_Montage- und Bedienungsanleitung Wintergartenmarkise Life 2. Montagemaße (Maße in mm) Typ U (Befestigung nach unten) Abstandhalter dreiteilig Gussabstandhalter einteilig Variable Höhenmaße X ab Standard = 120 mm 121 mm bis 400 mm Bei Ausführung K: Maß X ab 130 mm...
Seite 12
3_Montage- und Bedienungsanleitung Mögliche Höhenmaße (X): 120, 130, 170, 220, 290 mm Guss-Abstandhalter Fixmaß 120 mm Standardhöhe bei gekoppelten Anlagen: 130 mm Typ W (Wand) Typ S (seitlich) Typ H (hinten) Diese Montageart empfehlen wir bei Dachneigungen größer als 15 ° und Höhen distanzen ab 170 mm.
3_Montage- und Bedienungsanleitung Wintergartenmarkise Life 3. Montage der Abstandhalter 3.1_Merkmale » Der Abstand vom Führungsschienenende (Endkappe) bis zum letzten Absta halter muss mindestens 100 mm und darf maximal 500 mm betragen (siehe Gesamtansicht). » Der Abstand vom Kastenende bis zum ersten Abstandhalter muss mindestens 300 mm und darf maximal 400 mm betragen (siehe Gesamtansicht).
Seite 14
3_Montage- und Bedienungsanleitung 4. Montage des Markisenkastens 4.1_Transport des Markisenkastens » Zu Beginn den Markisenkasten auf den Wintergarten transportieren und auf den Montagehilfen (Styropor schalen) ablegen. » Bei gekoppelten Anlagen den seitlichen Rand von 2 Styroporschalen aus- schneiden, damit die Schalen nach innen bis zur nächsten Glasleiste verscho- ben werden können.
3_Montage- und Bedienungsanleitung Wintergartenmarkise Life 4.3_Montage des Markisenkastens » Der Gurt wird mit der Schlaufe am vorderen Führungs bolzen am Zugbalken eingehängt. Der Zugbalken wird nun vorsichtig in die beiden Führungs- schienen eingeführt. » Es ist darauf zu achten, dass alle Laufrollen des Zugbalkens auf dem Steg der Führungsschiene laufen.
3_Montage- und Bedienungsanleitung Die Gegenanlage wird montiert (gekoppelte Anlage) » Darauf achten, dass die Aussparungen für die Gurteinhängungen auf gleicher Höhe stehen und somit der Zugbalken bei beiden Anlagen gleich weit aus dem Markisenkasten heraussteht. » Die Markisenkästen werden so weit wie möglich zusammengeschoben. »...
3_Montage- und Bedienungsanleitung Wintergartenmarkise Life 5. Gurteinhängung an den Gurtscheiben » Anlage am Stromnetz anklemmen. » Vor dem Einhängen der Gurte in die Gurtscheibe Vorspannung einstellen. » Motor nach hinten laufen lassen, nach ca. 9 Umdrehungen schaltet der Motor ab. (Achtung, nicht bei Funkmotoren!) »...
3_Montage- und Bedienungsanleitung 6. Motoreinstellung Bitte verwenden Sie für den Anschluss und die Einstellung des Motorantriebes die beiliegenden Anleitungen der Motorenhersteller. Bitte beachten Sie, dass bei diesem Produkt der Motor nicht voreingestellt (Endla- gerstellung) ist und demzufolge auch keine Vorspannung der Feder mit neun Um- drehungen vorgenommen wurde.
3_Montage- und Bedienungsanleitung Wintergartenmarkise Life 8. Motorwechsel 8.1 Motordaten Für die Nachlieferung eines Ersatzmotors werden folgende Daten benötigt: » Baujahr der Markise » Bauart der Markise „S“, „K“ oder „D“ » Markisenbreite » Auszug der Markise 8.2 Austausch des Motors 1.
3_Montage- und Bedienungsanleitung 9_Tuchwechsel 9.1_Vorbereitung Entfernen Sie das alte Mar kisentuch inkl. dem alten Ke der von der Tuchwelle. Achten Sie bitte darauf, dass die Kedernut der Tuchwelle sauber ist und keine Fremdkö per (Keder-, Tuchreste, Schmutz, etc.) enthält, die ein Eindrücken des Kedersaums blockieren bzw.
4_Nach der Montage Wintergartenmarkise Life 4.1_Materialsicherung » Notwendige Baustellen- und Produktsicherungen vornehmen. » Bei Teilmontage muss das Produkt vor usnachgemäßen Gebrauch gesichert werden » Nicht montierte Teile sachgemäß lagern 4.2_Baustellen räumen » Restmaterial und Verpackungsware entsorgen bzw. rückliefern » Bohrspäne und Bohrstaub entfernen.
5_Funktionskontrolle / Übergabe 5.1_Funktionskontrolle Mit einer professionellen Funktionskontrolle runden Sie Ihre Montage ab und stellen sicher, dass der Kunde lange an den von Ihnen verbauten Produkten Freude haben wird. 1. Überprüfen Sie den optimalen Sitz der Markise und vergewissern Sie sich, dass das Element optimal ausgerichtet ist.
6_Nach dem Kauf Wintergartenmarkise Life 6.1_Wartung und Pflege Damit Sie länger Freude an Ihrer Wintergartenmarkise haben Gelenke: Sprühen Sie nach Bedarf, die Gelenke und Laufrollen Ihrer Markise mit einem teflonhaltigen Gleitmittel ein. Unsere Empfeh lung: Multican-Teflonspray (Art.-Nr. 890040). Bei Verwendung von öl- und fetthaltigen Schmierstoffen kann es zu Beeinträchtigungen der Funktion und zu Verschmutzungen...
6_Nach dem Kauf 6.2_Serviceleistungen Treten Beschädigungen an Ihrer Markise auf, informieren Sie bitte Ihren Fach- händler. Er setzt sich dann um gehend mit unseren Experten in Verbindung, um Ihnen die optimale Lösung für eine Reparatur bzw. einen Austausch zu bieten.
6_Nach dem Kauf Wintergartenmarkise Life 6.3_Garantiebestimmungen Gewährleistung Für unsere Reflexa-Erzeugnisse übernehmen wir für die Dauer von 2 Jahren Gewährleistung. Ausgenommen hiervon sind Verschleißteile, Verbrauchsmaterial, Schäden aufgrund unsachgemäßen Gebrauchs oder baulicher Veränderung, sowie fehlerhafte Montage. Wir leisten für Mängel zunächst nach unserer Wahl Gewährleistung durch Nachbesserung oder Ersatzlieferung.
» Neben der Produktkennzeichnung auf dem Gehäuse befindet sich die CE-Kennzeichnung. Ein Muster dieser Kennzeichnung ist untenstehend abgebildet. » Im Anhang dieser Anleitung befindet sich die Konformitätserklärung. 7.3_Checkliste Wintergartenmarkise Life Montage Wintergartenmarkise Life Parallelität der Führungsschienen Schrauben angezogen Vorspannung eingestellt...
8_Konformitätserklärung Wintergartenmarkise Life 8.1_ Konformitätserklärung Konformitätserklärung Declaration of conformity Declaration of conformity Der unten genannte Hersteller erklärt hiermit, dass nachfolgend beschriebene Produkte der genannten Der unten genannte Hersteller erklärt hiermit, dass nachfolgend beschriebene Produkte der genannten Produktgruppe den grundlegenden Sicherheitsanforderungen, Anhang 1 der Produktgruppe den grundlegenden Sicherheitsanforderungen, Anhang 1 der Maschinenrichtlinien 98/37/ Maschinenrichtlinien 98/37/EWG und der EU-Bauprodukterichtlinie 98/106/EWG entsprechen.
Seite 28
Ihr Reflexa-Fachhändler: Reflexa – Die sichtbar beste Lösung.
