3 Schützanschaltung DIL-SWD-32-001, DIL-SWD-32-002
3.3 Projektierung
72
Die Schalterstellungen lauten wie folgt:
• 1 – Schütz EIN
• 0 – Schütz AUS
• A – Schaltbefehl über SmartWire-DT
￫
Die Verwendung des 1-0-A-Schalters zum elektrischen Ein-
bzw. Ausschalten des Schützes ist nur dann gewährleistet,
wenn das SmartWire-DT Modul für DILM über die SmartWire-
DT Verbindungsleitung versorgt wird.

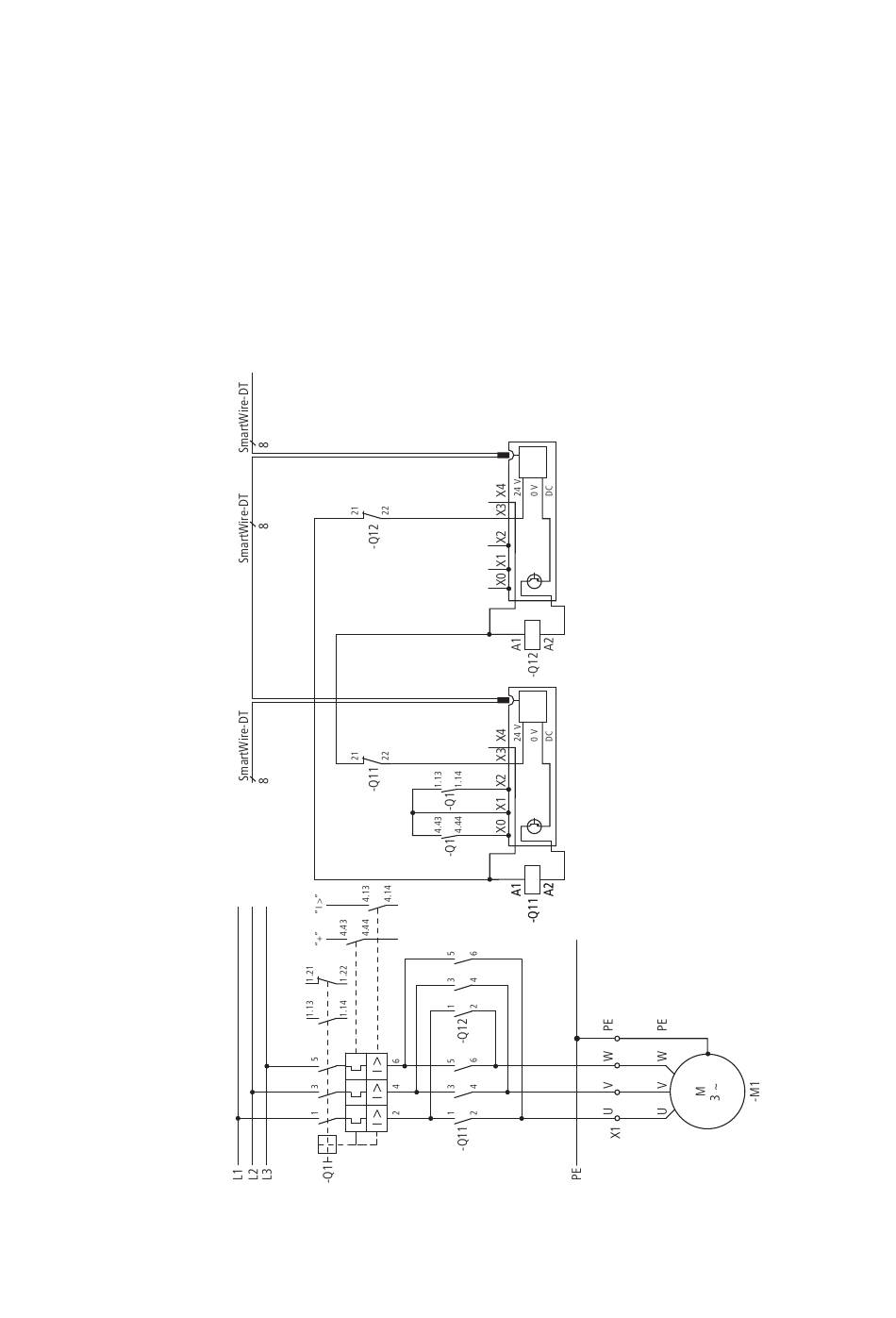

Abbildung 29: Stromlaufplan des Wendestarters in Kombination mit DILM12-XEV
