5 PKE-SWD, Anschaltung für Motorschutzschalter PKE12/32/65

5.4 Installation

5.4 Installation
126

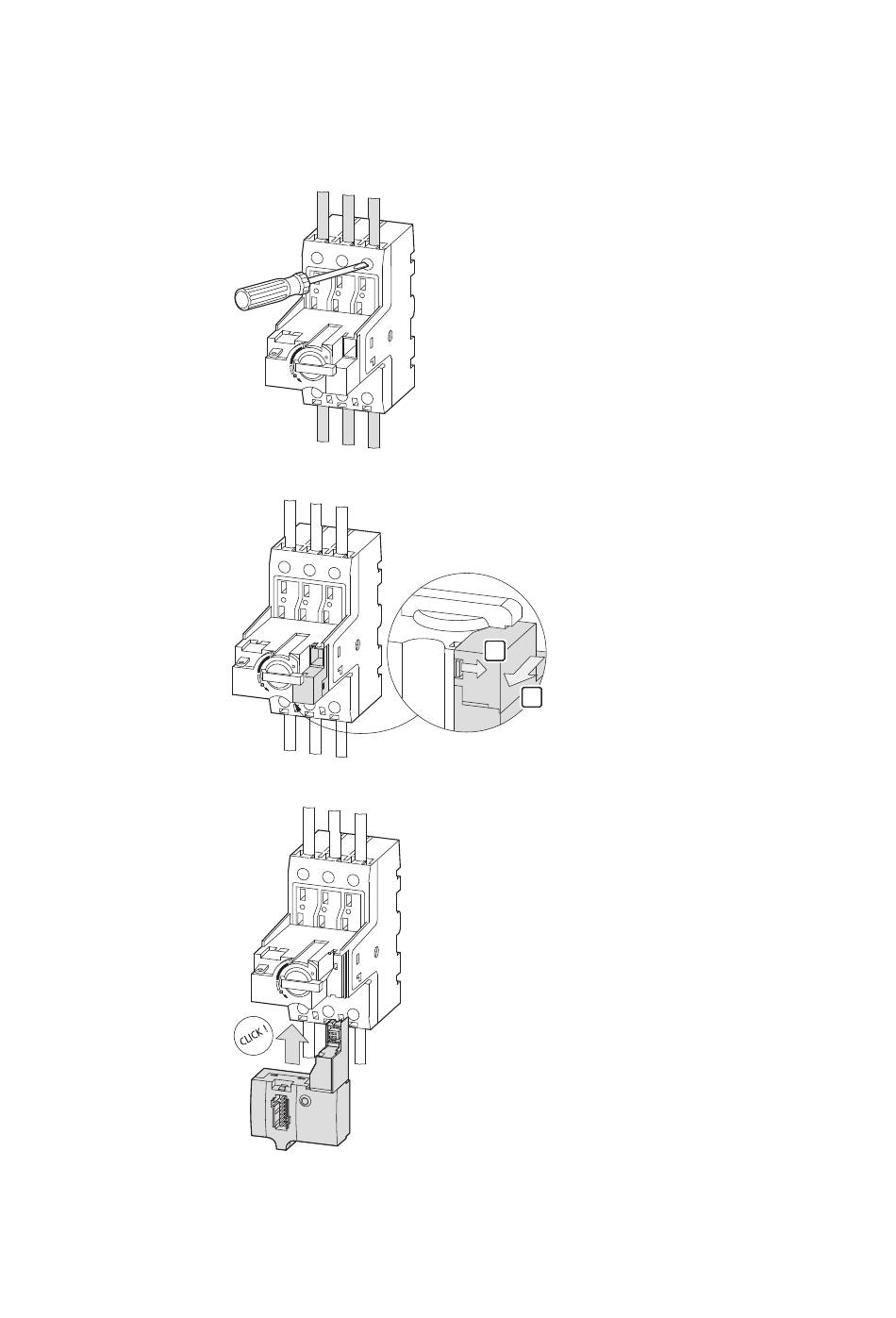

▶ Verdrahten Sie die Hauptstrombahnen des PKE-Gerätes.
▶ Entfernen Sie am PKE-Grundgerät das Leermodul.
▶ Schließen Sie das PKE-SWD am PKE-Grundgerät an.
▶ Montieren Sie den PKE-Auslöseblock vom Typ „Erweitert"
(PKE-XTUA-...)
SmartWire-DT Teilnehmer IP20 02/23 MN05006001Z-DE Eaton.com
1
2
