14 Anhang
14.8 Technische Daten

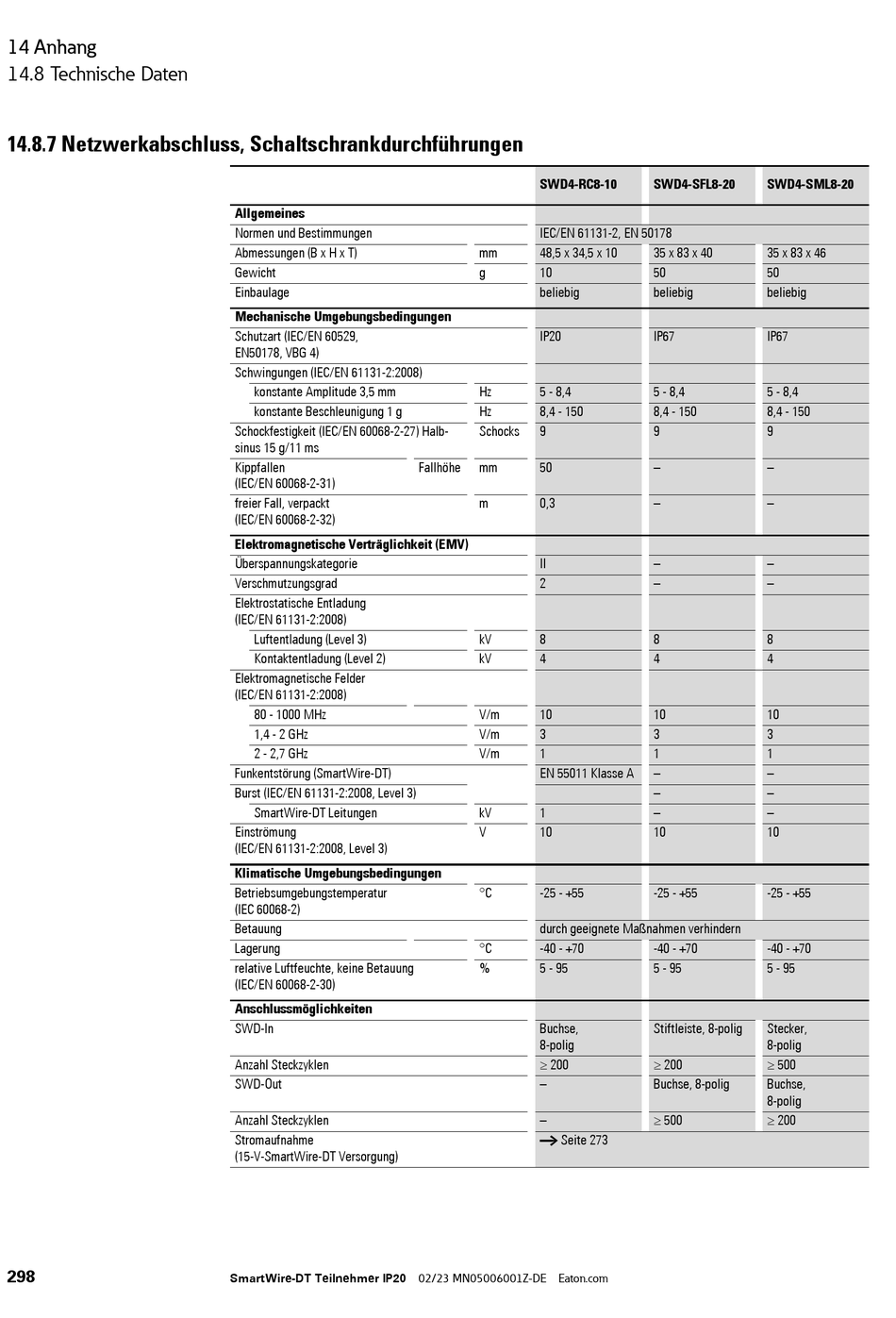

14.8.7 Netzwerkabschluss, Schaltschrankdurchführungen
298
Allgemeines
Normen und Bestimmungen
Abmessungen (B x H x T)
Gewicht
Einbaulage
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529,
EN50178, VBG 4)
Schwingungen (IEC/EN 61131-2:2008)
konstante Amplitude 3,5 mm
konstante Beschleunigung 1 g
Schockfestigkeit (IEC/EN 60068-2-27) Halb-
sinus 15 g/11 ms
Kippfallen
(IEC/EN 60068-2-31)
freier Fall, verpackt
(IEC/EN 60068-2-32)
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie
Verschmutzungsgrad
Elektrostatische Entladung
(IEC/EN 61131-2:2008)
Luftentladung (Level 3)
Kontaktentladung (Level 2)
Elektromagnetische Felder
(IEC/EN 61131-2:2008)
80 - 1000 MHz
1,4 - 2 GHz
2 - 2,7 GHz
Funkentstörung (SmartWire-DT)
Burst (IEC/EN 61131-2:2008, Level 3)
SmartWire-DT Leitungen
Einströmung
(IEC/EN 61131-2:2008, Level 3)
Klimatische Umgebungsbedingungen
Betriebsumgebungstemperatur
(IEC 60068-2)
Betauung
Lagerung
relative Luftfeuchte, keine Betauung
(IEC/EN 60068-2-30)
Anschlussmöglichkeiten
SWD-In
Anzahl Steckzyklen
SWD-Out
Anzahl Steckzyklen
Stromaufnahme
(15-V-SmartWire-DT Versorgung)
SmartWire-DT Teilnehmer IP20 02/23 MN05006001Z-DE Eaton.com
SWD4-RC8-10
IEC/EN 61131-2, EN 50178
mm 48,5 x 34,5 x 10
g 10
beliebig
IP20
Hz 5 - 8,4
Hz 8,4 - 150
Schocks 9
Fallhöhe mm 50
m 0,3
II
2
kV 8
kV 4
V/m 10
V/m 3
V/m 1
EN 55011 Klasse A
kV 1
V 10
°C -25 - +55
durch geeignete Maßnahmen verhindern
°C -40 - +70
% 5 - 95
Buchse,
8-polig
 200
–
–
￫ Seite 273
SWD4-SFL8-20 SWD4-SML8-20
35 x 83 x 40 35 x 83 x 46
50 50
beliebig beliebig
IP67 IP67
5 - 8,4 5 - 8,4
8,4 - 150 8,4 - 150
9 9
– –
– –
– –
– –
8 8
4 4
10 10
3 3
1 1
– –
– –
– –
10 10
-25 - +55 -25 - +55
-40 - +70 -40 - +70
5 - 95 5 - 95
Stiftleiste, 8-polig Stecker,
8-polig
 200  500
Buchse, 8-polig Buchse,
8-polig
 500  200
