12 PXR-RCAM-SWD – Anschaltung für kompakte Leistungsschalter NZM
12.5 Installation
248

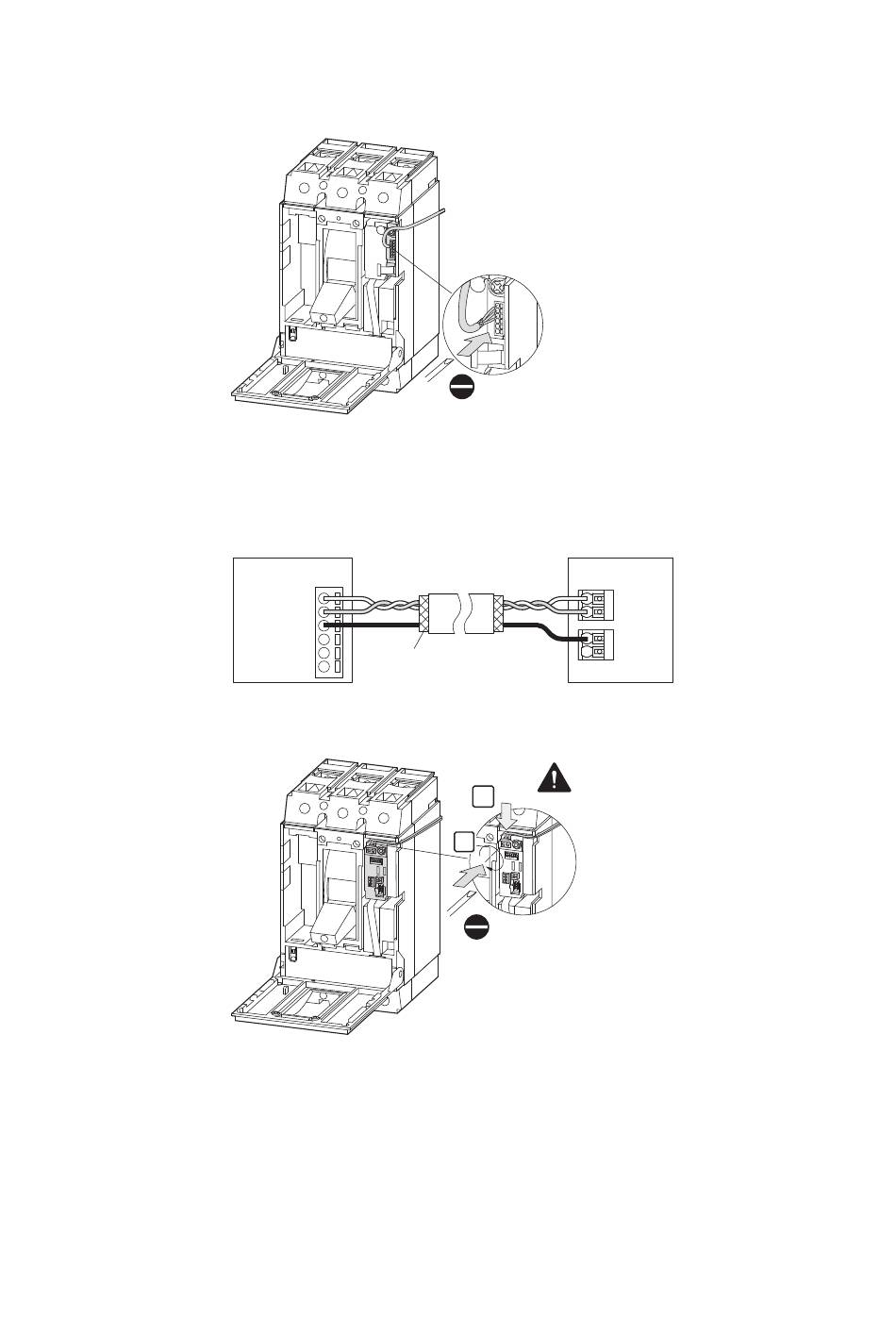

Abbildung 92: NZM-Auslöseeinheit mit Stecker PXR-RCAM-MRTU-I
▶ Verbinden Sie PXR-RCAM-MRTU-I und PXR-RCAM-SWD wie in der fol-
genden Abbildung gezeigt. Verwenden Sie das in ￫ Abschnitt
12.5.1, „Modbus RTU – Integrierte Modbus-Portspezifikation", Seite
249, beschriebene Kabel.
PXR-RCAM-MRTU-I
A
B
COM
A
B
COM
Abbildung 93: PXR-RCAM-SWD an den Leistungsschalter anschließen
▶ Stecken Sie den Stecker PXR-RCAM-MRTU-I wieder ein.
Abbildung 94: PXR-RCAM-MRTU-I wieder einsetzen
▶ Verlegen Sie das Kabel vorsichtig durch die Aussparung in der Front und
schließen Sie die Abdeckklappe des Leistungsschalters NZM.
SmartWire-DT Teilnehmer IP20 02/23 MN05006001Z-DE Eaton.com
PXR-RCAM-MRTU-I
2.0 x 0.4 mm
3 x

1
24 V DC
2
2 x 2.5 x 0.4 mm
PXR-RCAM-SWD
A
B
COM
COM
