Typische Installation mit Schmierung

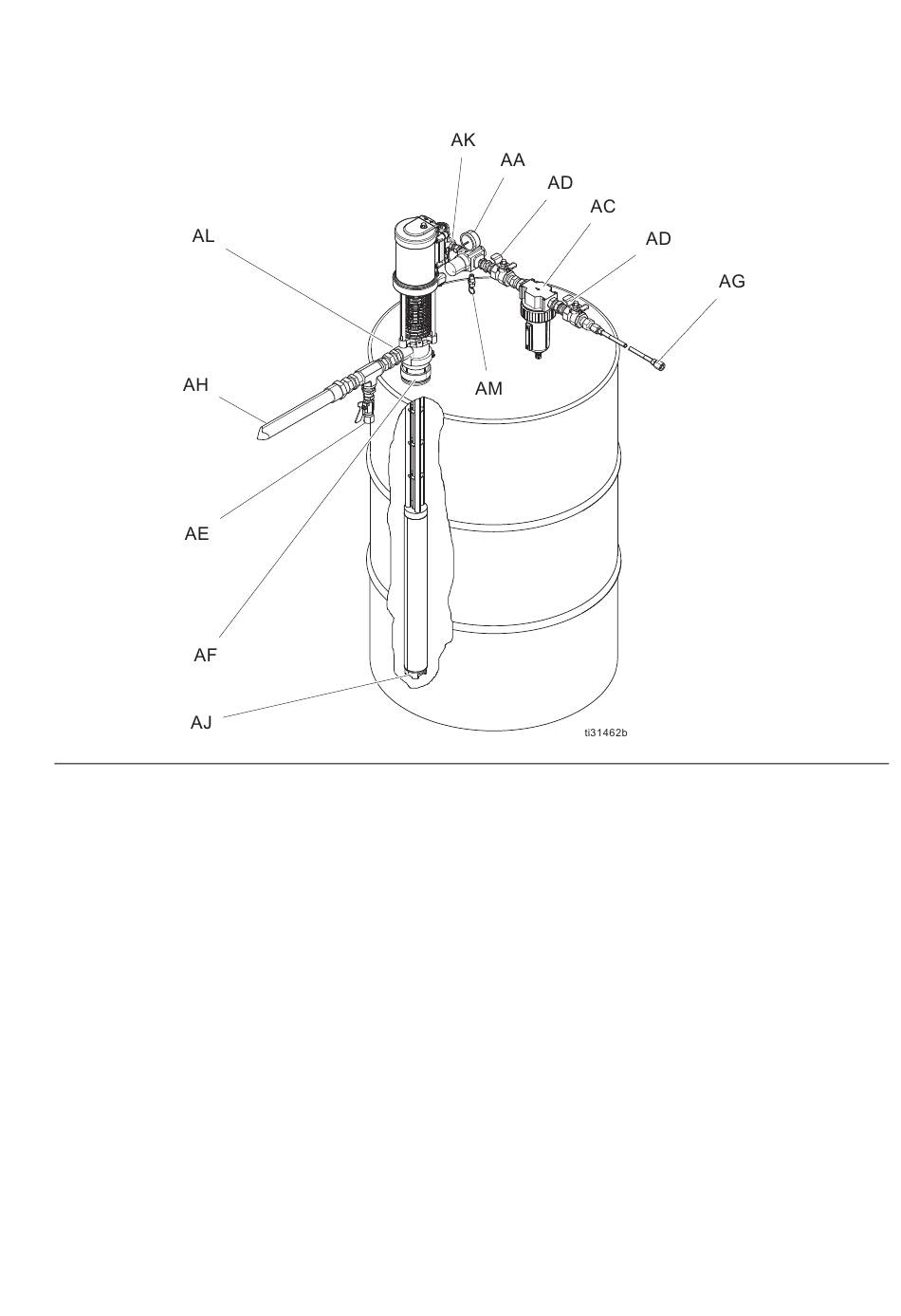

A . 3: Typische Installation mit Schmierung
BB
Legende:
AA Pumpen-Druckluftregler
AC Luftleitungsfilter*
AD Hauptentlüftungsventil (erforderlich)*
AE Materialablassventil (erforderlich)*
AF Spundlochadapter
AG Geerdeter Luftschlauch*
AH Geerdeter Materialschlauch*
3A6731P
AJ Materialeinlass der Pumpe
AK Pumpenlufteinlass, 1/4 NPT(f)
AL Materialauslass der Pumpe 3/4" NPT(f).
AM Druckentlastungsventil 0,68 MPa (6,8 bar, 100 psi)
*Separat erhältlich
Typische Installation
9
