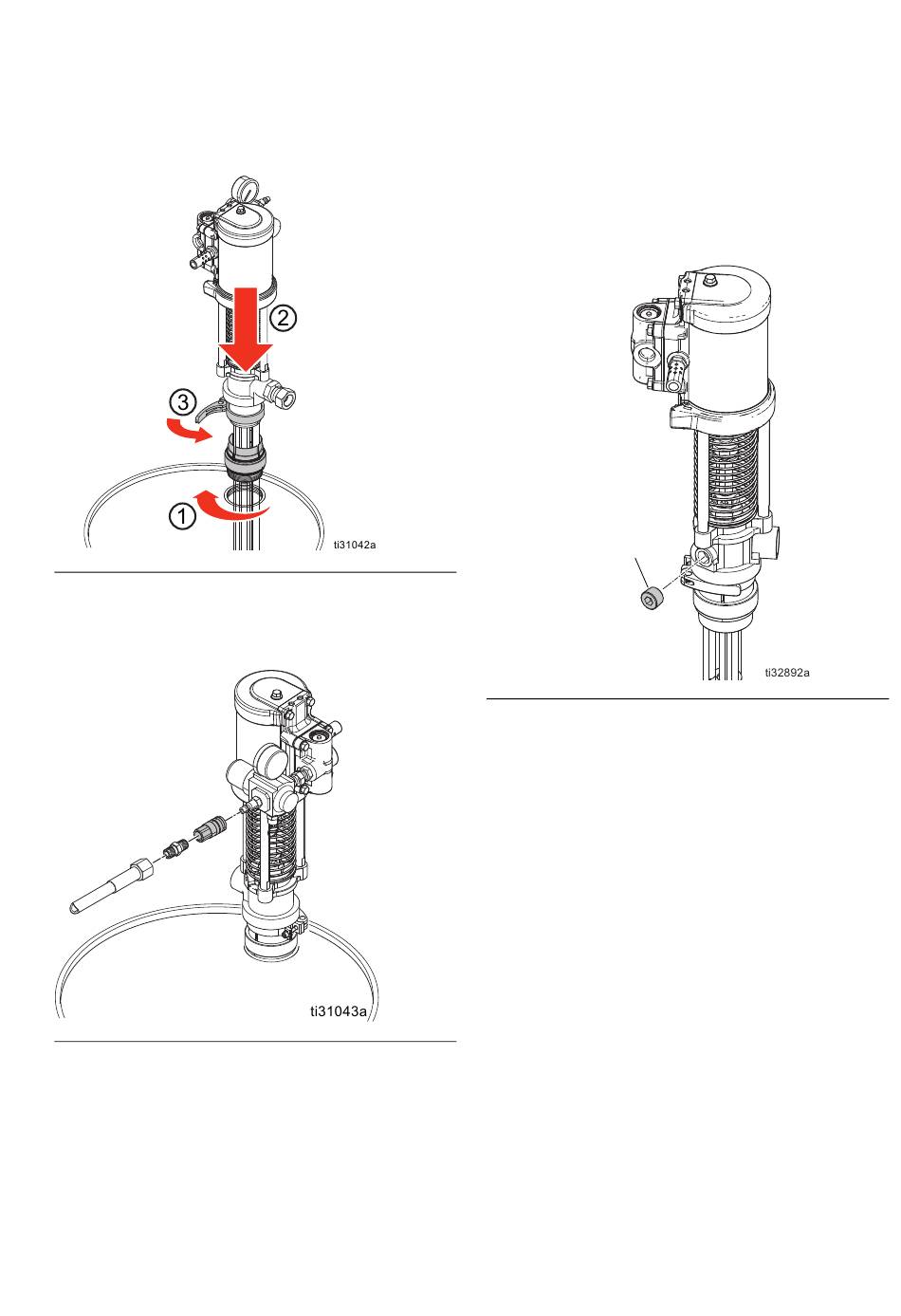

6. Dichtung auf korrekten Sitz prüfen und
Spundlochadapter sicher in das Spundloch des
Fasses (1) schrauben. Pumpe durch den Adapter
(2) einführen und sichern (3). Siehe A
A . 9
BB
7. Luftleitung (3/8 Zoll (9,5 mm) ID Minimum)
mit mitgeliefertem Luft-Schnelltrennanschluss
anschließen. Siehe A
A . 10
BB
3A6731P
. 9.
BB
. 10.
BB
8. Nur bei Model 24Z834 (Normalstahl): Model
24Z834 verfügt über einen Rücklaufanschluss,
der dafür verwendet werden kann, das Material in
die Trommel rückzuführen. Entfernen Sie in einem
zirkulierenden System den Rohrstopfen des
Rücklaufanschlusses (56) und schließen Sie an
den 3/8 NPT(w) Rücklaufanschluss eine
Materialrückflussleitung an.
56
A . 11
BB
Systemvorbereitung
