Anschluss Sicheres Relais 2-po-
lig mit zwangsgeführten Kontak-
ten
4.2.4 Analogeingang
4.2.4.1 Differenzeingang
ACHTUNG
Spezifikation (Differenzeingänge)
Anschluss
ma_dr_s6-cu-p-inst-20156056_de

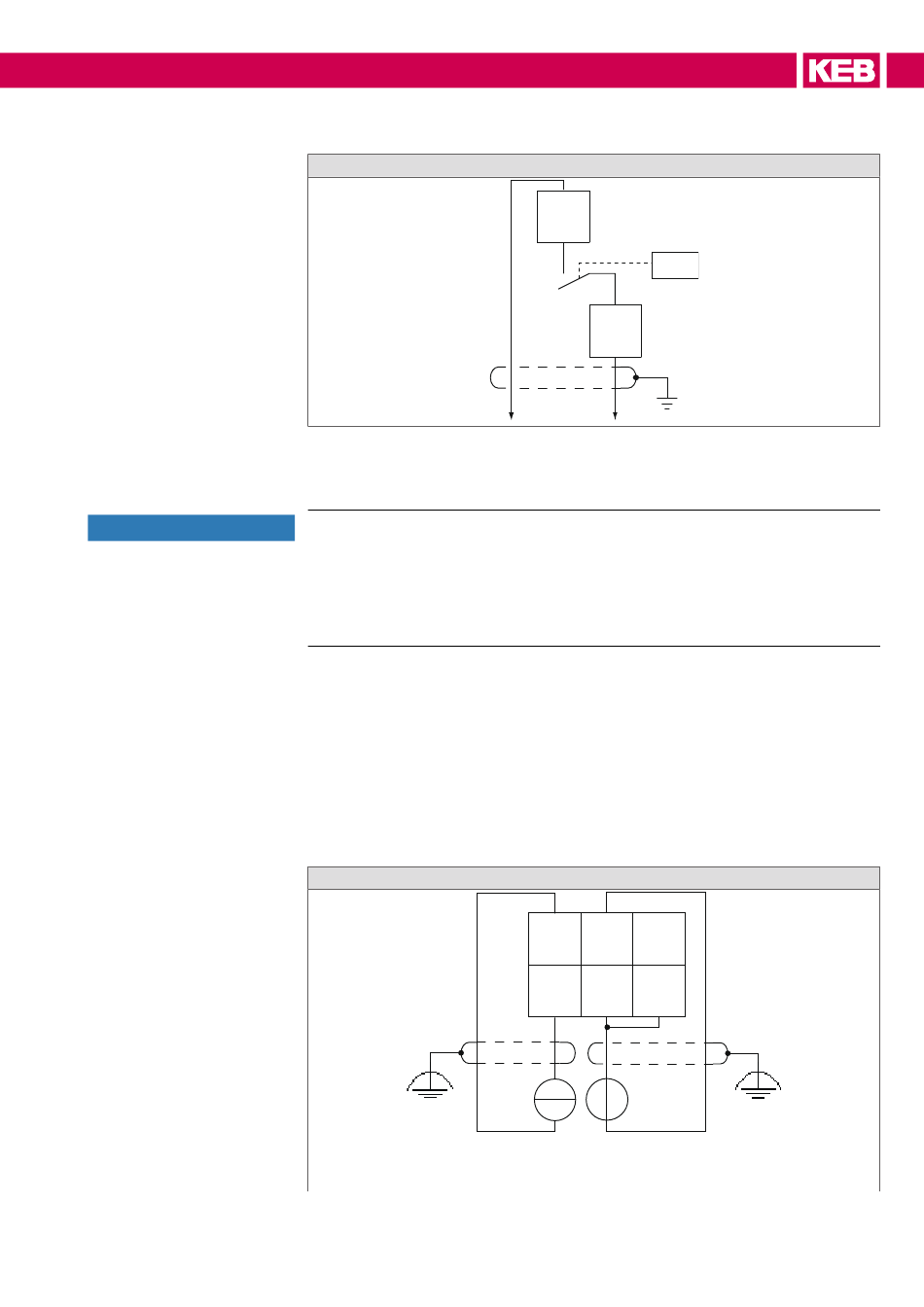

Anschluss Sicheres Relais 2-polig mit zwangsgeführten Kontakten
Keine Potenzialtrennung der Analogeingänge zur Steuerspannung!
Fehlfunktionen oder Defekt durch Spannungsdifferenzen.
a) Wenn der Analogwert außerhalb des Common Mode Bereiches liegt, ist eine
Potenzialausgleichsleitung zwischen der Analogquelle und dem Analogeingang
erforderlich.
b) Potenzialausgleichsleitung mit 0V der Steuerklemmleiste verbinden.
Anzahl
Bezeichnung
Klemmen
Klassifizierung
Eingangssignale
Spannungseingang
Stromeingang
Common Mode Bereich
Anschluss der analogen Differenzeingänge AN1 und AN2
0...±20mA
4...20mA
Anschluss der Steuerkarte | 4
14
R1
15
2
AN1, AN2
X2A.18 (AN1)
X2A.20 (AN2)
potenzialbehafteter Differenzeingang
Strom/Spannung umschaltbar
DC 0...±10 V
DC 0...±20 mA; DC 4...20 mA
-12,5 V...17,5 V
18 20 22
17 19 21
*
+ +
0...±10Vdc
