B1 Planung des Traggerüstes
inaktiv
H
1
aktiv
V
2
inaktiv
-H
3

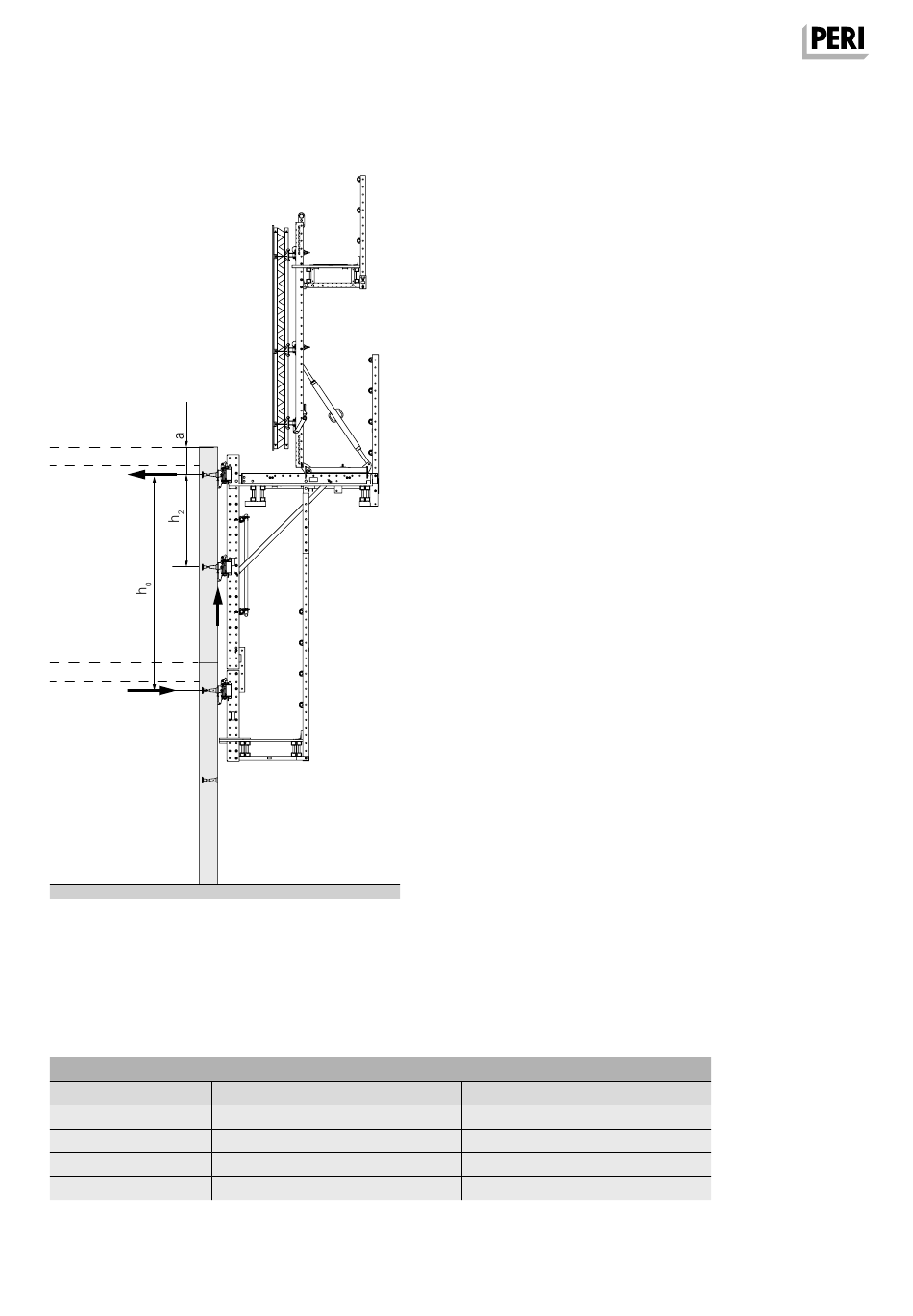

Abb. B1.06a
Version 2
Vertikalkraft wird am mittleren Kletterschuh eingeleitet.
Zulässige Windgeschwindigkeiten
Zustand
Arbeiten
Klettern
Außer Betrieb
Sturm
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
h
G
DR-19-090353_002-12AuflRea2.eps
Windgeschwindigkeit [v]
72 km/h
64 km/h
72 – 136 km/h
136 – 188 km/h
Lastfälle
A: Zustand Arbeiten
Windlast aus Windsog mit q(z) = 0,50 kN/m²
(v = 102 km/h),
100% Verkehrslast auf einer Ebene,
50% Verkehrslast auf einer zweiten Ebene.
B1: Zustand Sturm
max. Windlast aus Winddruck we> 0,
keine Verkehrslasten.
B2: Zustand Sturm
max. Windlast aus Windsog we< 0,
keine Verkehrslasten.
B3: Zustand Sturm
max. Windlast aus Windsog we< 0,
keine Verkehrslasten.
Cs x χ x ∑ (cF x q(zE))
we =
we =
Windbelastung [kN/m²]
cS =
Lagebeiwert
χ =
Standzeitfaktor für temporäre Konstruktionen
cF =
Kraftbeiwert
q(zE) = Böengeschwindigkeitsdruck [kN/m²]
Windstaudruck [q]
0,25 kN/m²
0,20 kN/m²
0,25 – 0,9 kN/m²
0,9 – 1,7 kN/m²
37
