C2 Vormontage der Konsoleneinheit
Distanzierung M24 verschieben
In einigen Fällen kann es erforderlich
sein, Distanzierungen M24 in der Klet-
terschiene zu verschieben.
Bauteile
4
Distanzierung M24-82
4.1 Rohrhülse Ø 33,7 × 4...82
4.2 Schr. ISO 4014 M24 × 130-8.8
4.3 Mutter ISO 7042 M24-8
Montage
1. Mutter M24-8 (4.3) (SW 36) lösen.
2. Schraube M24 × 130 (4.2) ausbauen
3. Rohrhülse Ø 33,7 (4.1) der Distanzie-
rung M24 mit einem Hammer neu
positionieren.
4. Schraube M24 × 130 (4.2) durch die
Löcher Ø 26 der Kletterschiene und
durch die Rohrhülse einfädeln.
5. Selbstsichernde Mutter M24-8
(SW36) auf die Schraube aufdrehen
und festziehen. Drehmoment min.
150 Nm.

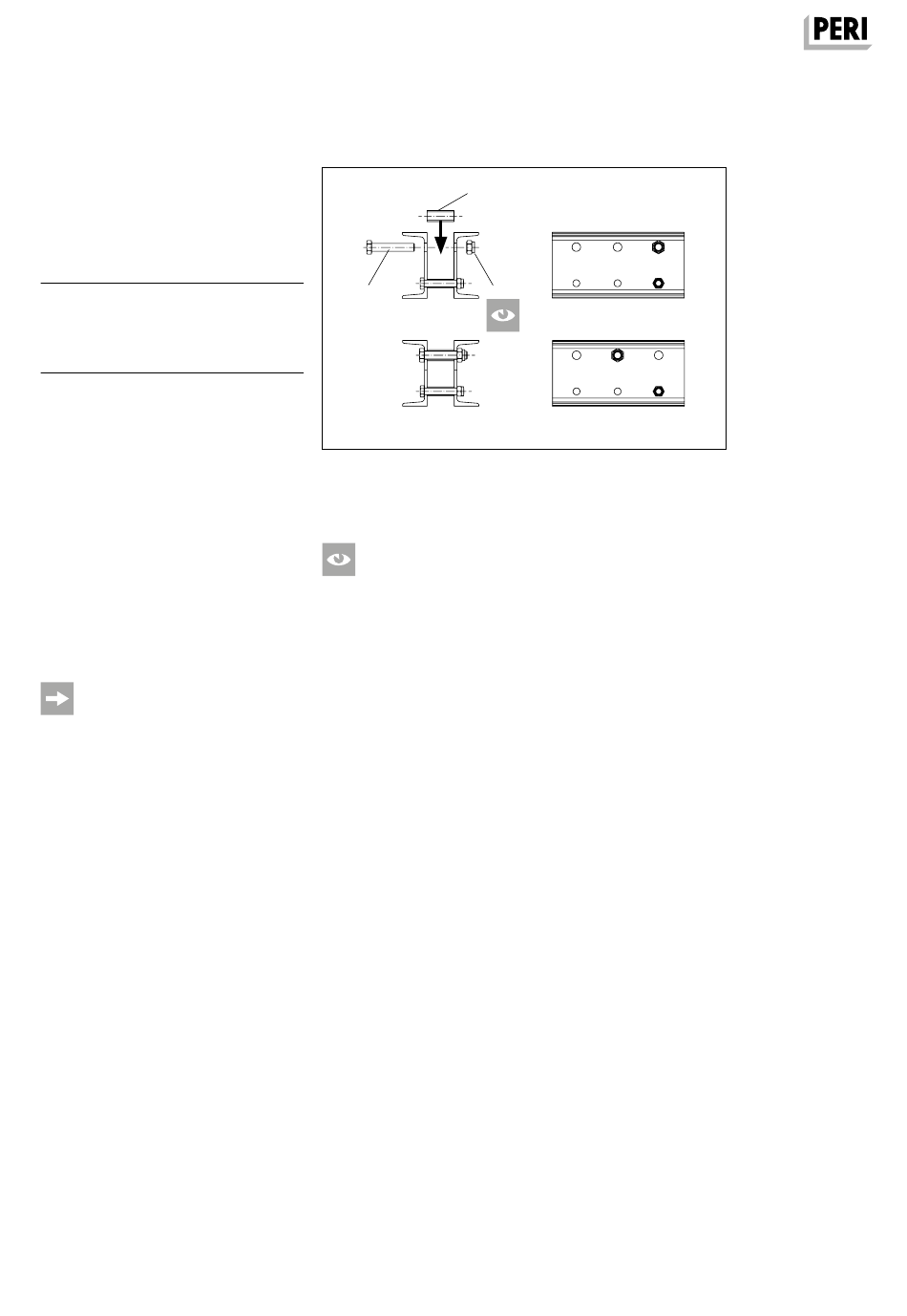

(Abb. C2.07)
Es kann erforderlich sein benachbarte
Distanzierungen in der Kletterschiene
zu lösen. Nach der Montage der zu-
sätzlichen oder verschobenen Distan-
zierung alle zuvor gelösten Schrauben
wieder festziehen. Drehmoment min.
150 Nm.
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
4.1
4.2
4.3
Abb. C2.07
Ist die Mutter (4.3) festgezogen?
(Abb. C2.07)
Ø 26
Ø 21
DR-17-132424_023-03.eps
