C4 Montage der Nachlaufeinheit
Erster Klettervorgang
Sicherheitsmaßnahmen und Klettervor-
gang gemäß Kapitel„D6 Umsetzen mit
Kletterwerk" auf Seite 114 beachten!
Bauteile
2 Untere Kletterschiene RCS
5 Kletterschienen Verbinder RCS 73
33 Nachlaufbühne
50 Kletterschuh RCS
81 Geländerstiel 384 RCS
Montage
1. Klettereinheit mit Selbstkletterhyd-
raulik klettern bis die Kletterschienen
Verlängerung in den darüber liegen-
den Kletterschuh (50b) einfädelt.
Einfädelvorgang beobachten. Bei Klem-
mungen den Klettervorgang unterbre-
chen und Kletterschienen Verlängerung
mit Hebeleisen leiten.
2. Klettervorgang fortsetzen.

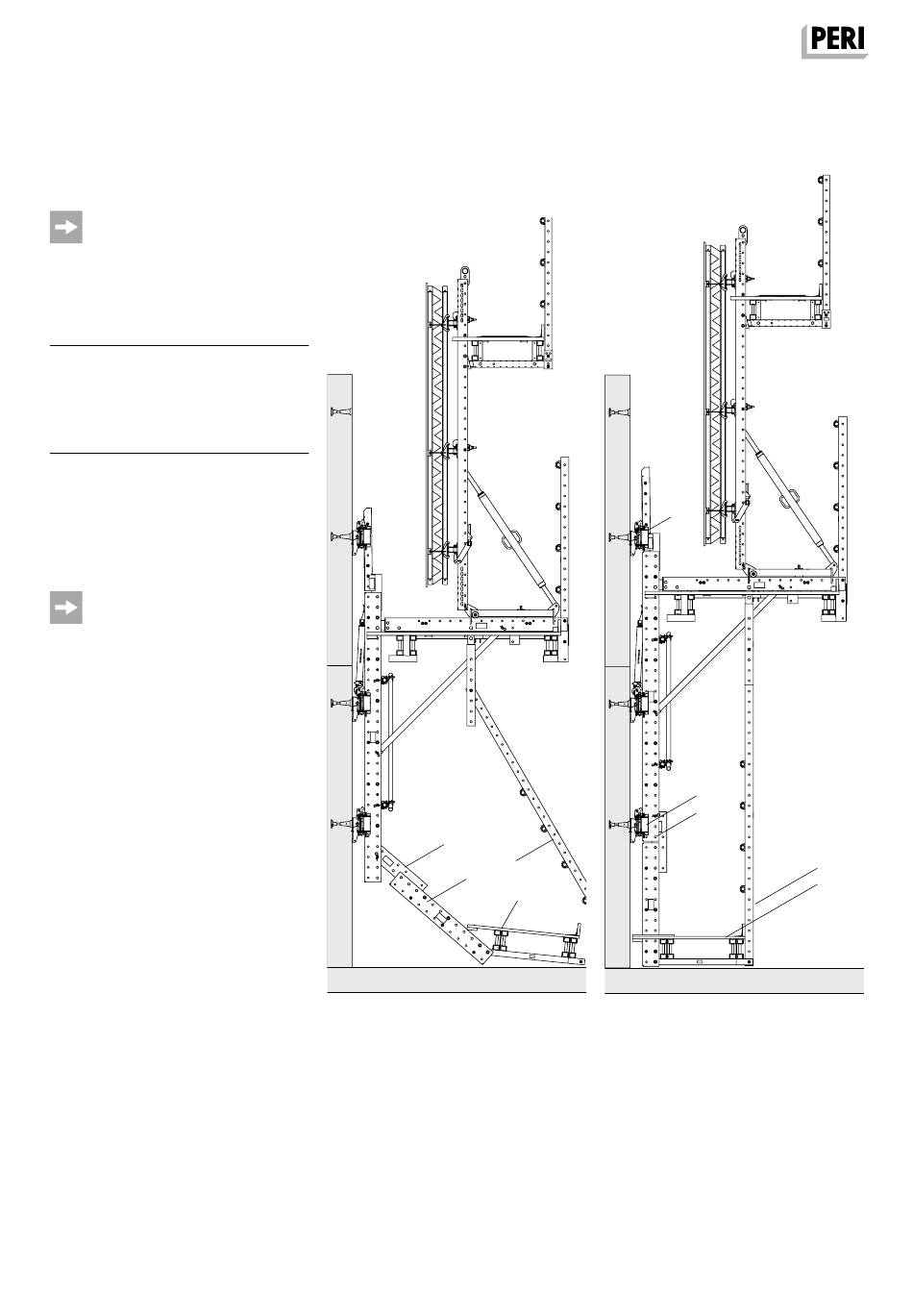

(Abb. C4.06)
→ Kletterschiene (2) und Kletter-
schienen Verbinder (5) schwenkt
zum Bauwerk.
→ Nachlaufbühne (33) und Geländer-
stiel (81) werden zum Bauwerk ge-
zogen.
3. Klettervorgang unterbrechen bevor
das Ende der oberen Kletterschiene
(1) den untersten Kletterschuh (50d)
erreicht und sobald der Geländerstiel
(81) an der Nachlaufbühne (33) mon-
tiert werden kann.
(Abb. C4.06a)
90
5
81
2
Abb. C4.06
50b
33
DR-19-090971_011-03ErstKlett.eps
Abb. C4.06a
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
50d
1
81
33
