B5 Planung Absturzsicherungen
Durchgehende seitliche Absturz-
sicherung mit Geländerbrettern
Bauteile
75
Träger GT 24 z. B. 450
76
Bohlenbelag
82
Geländerbretter
84
L-Winkel RCS 120 x120 x 200
98.1 Kantholz 10/12
102
Schr. ISO 4017 M12 x 140-8.8
107
Schr. ISO 4014-M20 x 150-8.8
115
Mutter ISO 7040-M20-8
118
Mutter ISO 7040 M12-8
122
Scheibe ISO 7094-A12-100HV
123
Scheibe ISO 7094-A20-100HV
125
Holzschr. 6x80 SK-TX30 HPI
Nicht als Tragkonstruktion für Einhau-
sungen geeignet!
1. Zur Krafteinleitung über dem L-Win-
kel (84) Bohlen (76a) quer zur Belag-
richtung (76) zwischenschrauben.
2. Querbohlen an Belagbohlen sowie
Belagbohlen an Belagträger (75) mit
Holzschr. 6x80 SK-TX30 HPI (125)
festschrauben.
3. Querbohlen und Belagbohlen mit
Ø 13 mm vorbohren.
4. L-Winkel (84) mit 2x Skt.-Schr.
M12 x 140 (102), großen Scheiben
(122) und Muttern (118) an Quer-
und Belagbohlen festschrauben.
5. Vertikales Kantholz 10/12 (98.1) mit
Ø 22 mm vorbohren und mit Skt.-
Schr. M20 x 150 (107), großen Schei-
ben (123) und Muttern (115) an den
L-Winkel festschrauben.
6. Geländerbretter (82) mit Holzschr.
6x80 SK-TX30 HPI (125) an dem ver-
tikalen Kantholz festschrauben.
7. Bordbrett montieren, siehe Kapitel
„Bordbretter" auf Seite 42.

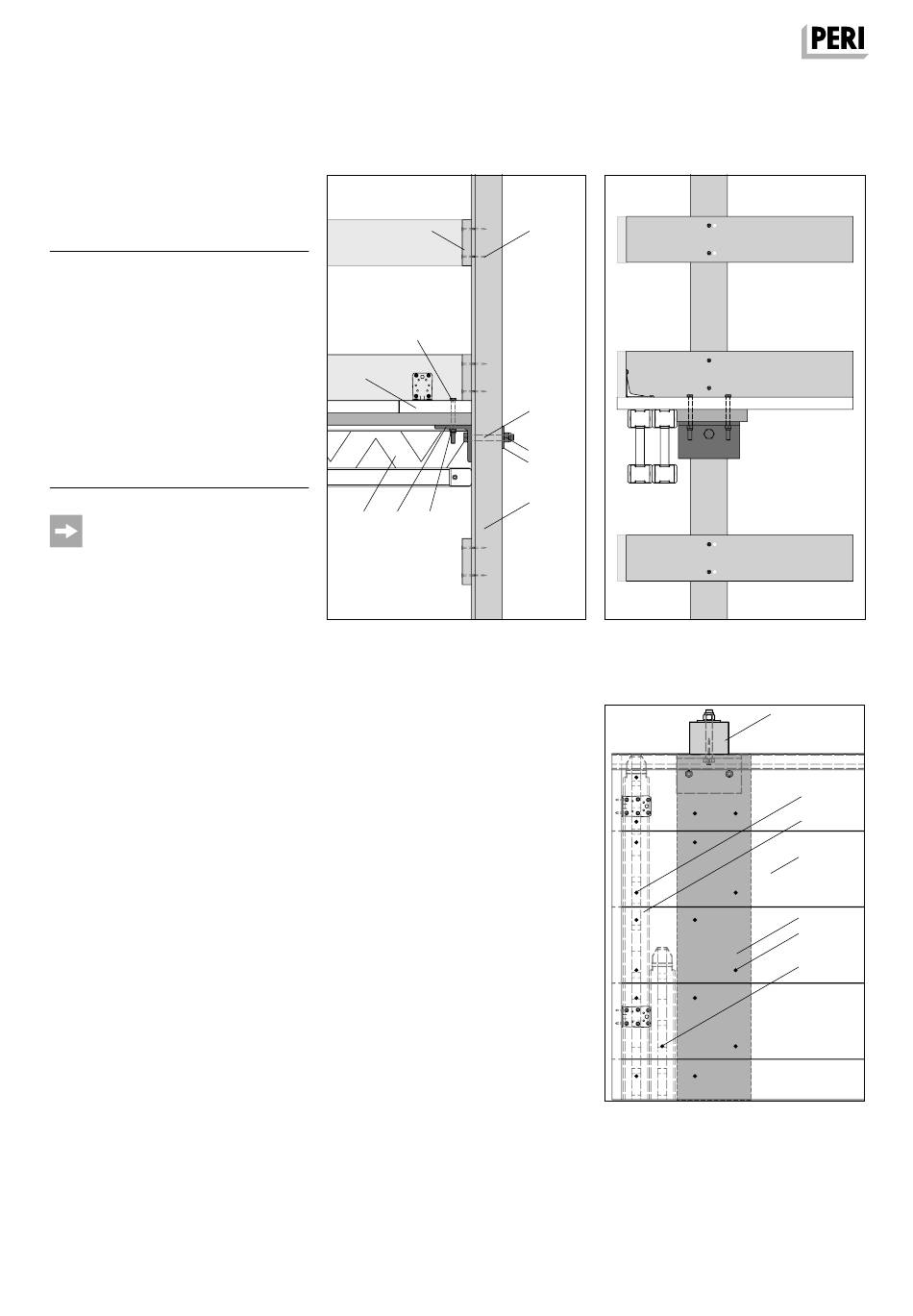

(Abb. B5.07 – B5.07b)
56
82
102 + 122
76
75
84 118
DR-19-016155_017-03SeitGelBr.eps
Abb. B5.07
125
107
115
123
98.1
DR-19-016155_017-03SeitGelBr1.eps
Abb. B5.07a
DR-19-016155_017-03SeitGelbr2.eps
Abb. B5.07b
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
98.1
125
75
76
76a
125
125
