C2 Vormontage der Konsoleneinheit
4. Belagbohlen, Diagonalaussteifungen
und Mehrschichtholzplatten nach
Plan auf Belagträger festschrauben,
siehe Kapitel „Belagbohlen" auf Sei-
te 42.
5. Bordbretter mit Kantholzwinkelver-
bindern montieren, siehe Kapitel
„Bordbretter" auf Seite 42.
(Abb. C2.03)
Öffnung für Klappluke
Im Belag eine Öffnung von 57 x 72 cm
aussparen. Die Position muss pro-
jektspezifisch festgelegt werden.
Auswechslung 120/40 mm,
seitlich an durchgehenden Bohlen mit
min. 4x Flr.-Schr. DIN 603 M8 x 125
(114) + Scheibe A8 ISO 7093 (120)
festschrauben. Bohrung Ø 8 mm.
Luke montieren
1. Luke RCS 55 x 60-2, klappbar (66) in
die vorbereitete Aussparung einle-
gen. Die Öffnungsrichtung des Lu-
kendeckels muss projektspezifisch
festgelegt werden.
2. Rahmen der Luke und Bohlenbelag
mit ca. 16x Holzschr. 6x40 SK-TX30
HPI (127) verschrauben.
(Abb. C2.03 + C2.03a)
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung

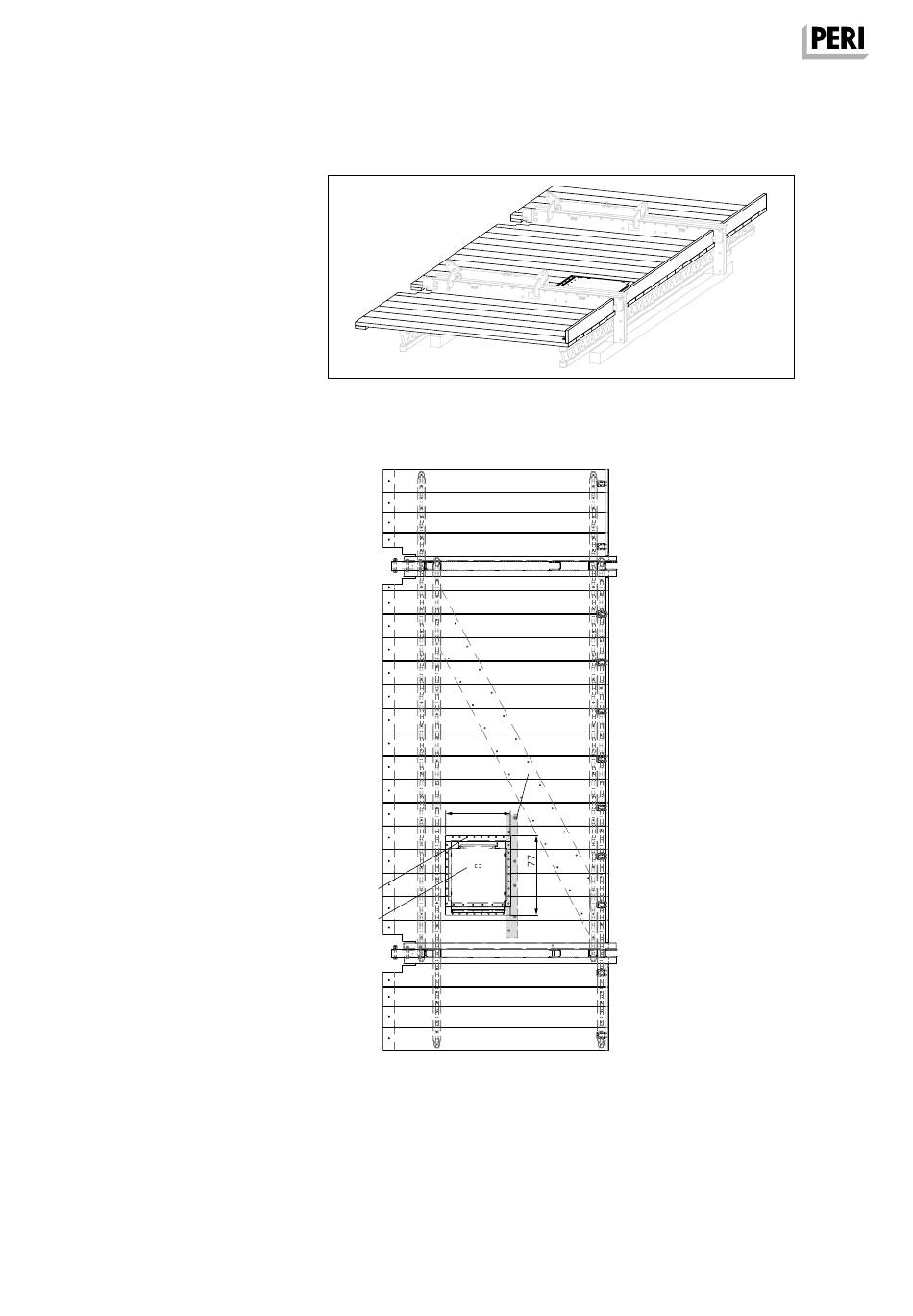

Abb. C2.03
57
127
66
Abb. C2.03a
DR-19-020913_024-05BoBelMont.eps
114 + 120
73
