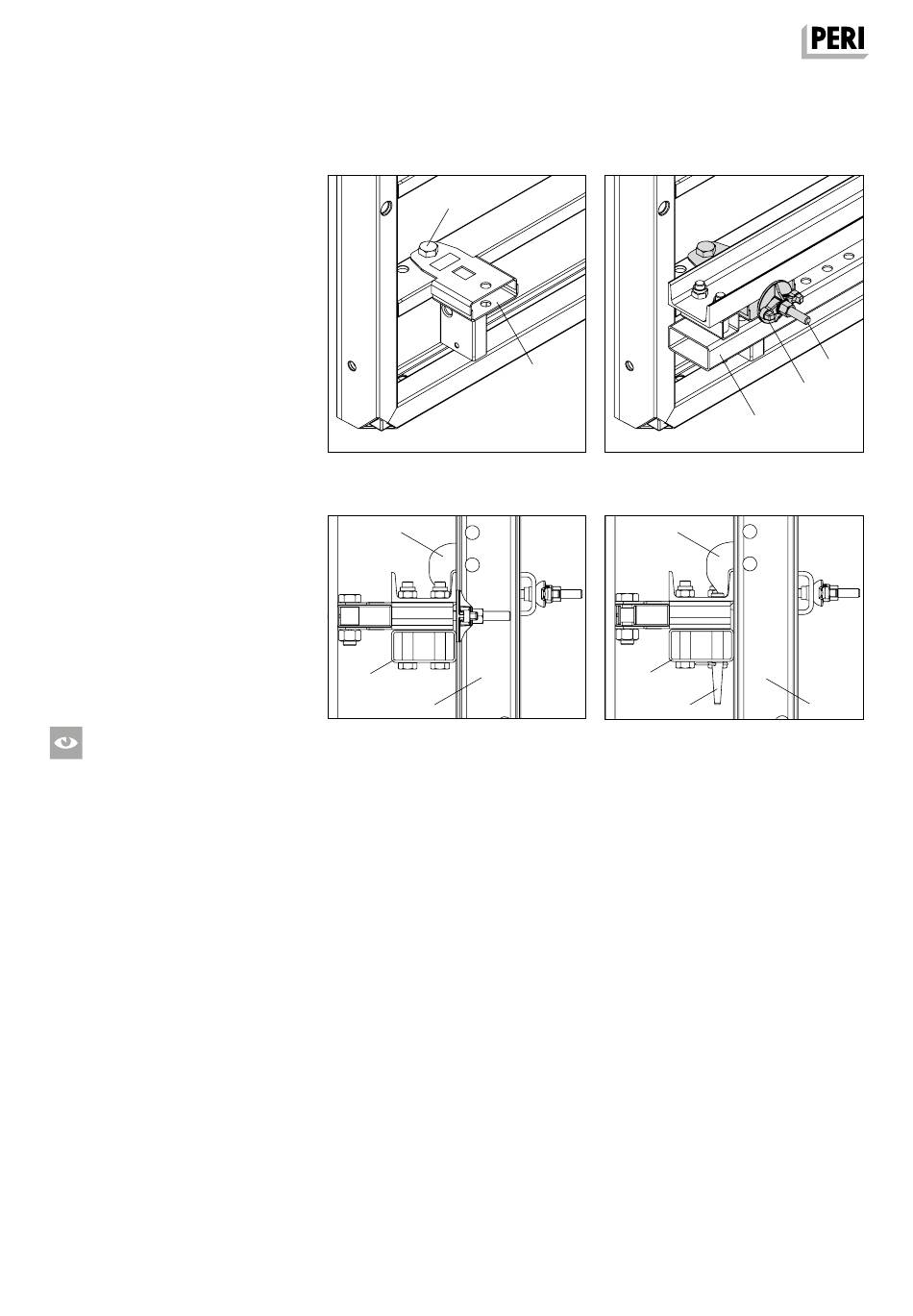

C1 Vormontage der Schalung
Montage Schalungsriegel 150 CB
am TRIO Element
1. TRIO Elemente auf dem Richtboden
zu Einheiten zusammenbauen.
2. 2x Klemmadapter MX / TR-SRU
(142) mit Schr. ISO 4014 M24 x 80-
8.8 (142.1) und Mutter ISO 4032
M24-8 (142.2) an Schalung montie-
ren. (Abb. C1.04)
3. Schalungsriegel 150 CB (110) mit U-
Profil nach oben auf die Klemm-
adapter MX / TR-SRU (142) stecken.
4. Schalungsriegel 150 CB (110) mit
Spannstahl DW 15 (142.3) und Mut-
ternplatte DW 15 (142.4) an die
Schalung spannen. (Abb. C1.04a)
Alternativ:
Den Schalungsriegel 150 CB mit
Passbolzen Ø 21 x 120 (15) und Fe-
derstecker 4/1 (16) an Klemm adapter
MX / TR-SRU montieren.
5. Kippträger (25) entsprechend Konso-
lenabstand auf die Schalungsriegel
150 CB (110) legen. Unterer Über-
stand siehe projektspezifische Pla-
nung.
6. Riegelhalter U100 – U120 (26) mon-
tieren und mit Wirbelmutter festzie-
hen. (Abb. C1.05 + C1.05a)
Liegt der Schalungsriegel 150 CB an
den vertikalen Profilen der Schalung
an?
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
142.1 + 142.2
DR-17-024256 63-07 MontSchalDetKlemm.eps
Abb. C1.04
26
140
25
DR-17-024642 63-10 MontSchnittMutternpl.eps
Abb. C1.05
142
DR-17-024266 63-08 MontSchalDetSchal.eps
Abb. C1.04a
26
140
15 + 16
DR-17-024633 63-09 MontSchnittBolzen.eps
Abb. C1.05a
142.3
142.4
140
25
65
