C2 Vormontage der Konsoleneinheit
Seitenschutz montieren
Bauteile
79
Geländerpfosten RCS 226
79.1 Schr. ISO 4014-M20 x 120-8.8
89
Bügel A64 DIN 3570
Montage

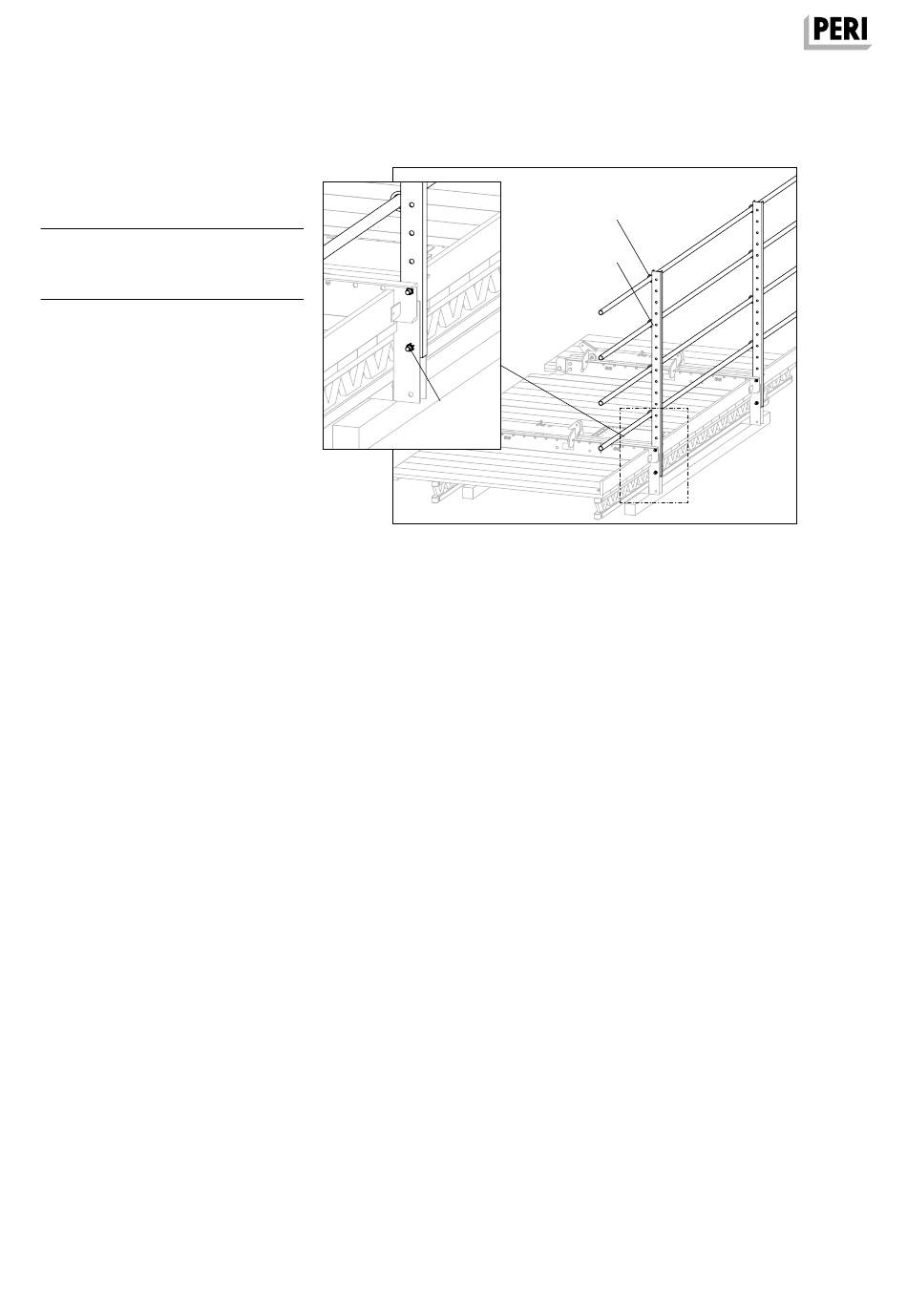

1. Geländerpfosten RCS 226 (79) mit je
2x Schraube M20 x 120 (79.1) und
Mutter festschrauben. Die beiden
oberen Bohrungen verwenden. Die
untere Bohrung muss zur Montage
des unteren Rückenschutzes frei
bleiben.
2. Gerüstrohre Ø 48 mit Bügel A64 (89)
an Geländerpfosten festschrauben,
siehe Kapitel „Absturzsicherungen"
auf Seite 52. (Abb. C2.04)
3. Seitliche Absturzsicherung montie-
ren, siehe Kapitel „Seitliche Absturz-
sicherung" auf Seite 54.
74
79.1
<Mehrere überschneidende Verknüpfungen>
Abb. C2.04
89
79
DR-19-020921_024-06GelMont.eps
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
