C4 Montage der Nachlaufeinheit
Nachlaufbühne vervollständi-
gen
Bauteile
1 Obere Kletterschiene RCS 348
2 Untere Kletterschiene RCS 148
5 Kletterschienen Verbinder RCS 73
6 Kletterschienen Verläng. RCS 100
17 Passbolzen Ø 26 x 120
18 Federstecker 5/1
34 Nachlaufbühnenträger
81 Geländerstiel 384 RCS
106 Schr. ISO 4014-M20 x 120-8.8
115 Mutter ISO 7040-M20-8
Montage
1. Kletterschienen Verbinder (5) durch
vierten Passbolzen (17) und Feder-
stecker (18) mit der oberen Kletter-
schiene (1) starr verbinden.
2. Geländerstiel (81) am Nachlaufbüh-
nenträger (34) mit mitgelieferter
Schraube M20 x1 20 (34.1) und Mut-
ter (34.2) festschrauben.
3. Geländerstiel (81) an vormontierter
Kletterschienen Verlängerung (6) mit
zweiter Schraube M20 x 120 (106)
und Mutter (115) starr verbinden.
4. An Randbühnen seitliche Absturzsi-
cherung montieren, siehe Kapitel
„Seitliche Absturzsicherung" auf
Seite 54.
5. Schraube M24 x 130 (34.1) und Mut-
ter (34.2) zwischen unterer Kletter-
schiene (2) und Nachlaufbühnenträ-
ger (34) festschrauben.
6. Klettervorgang fortsetzen.

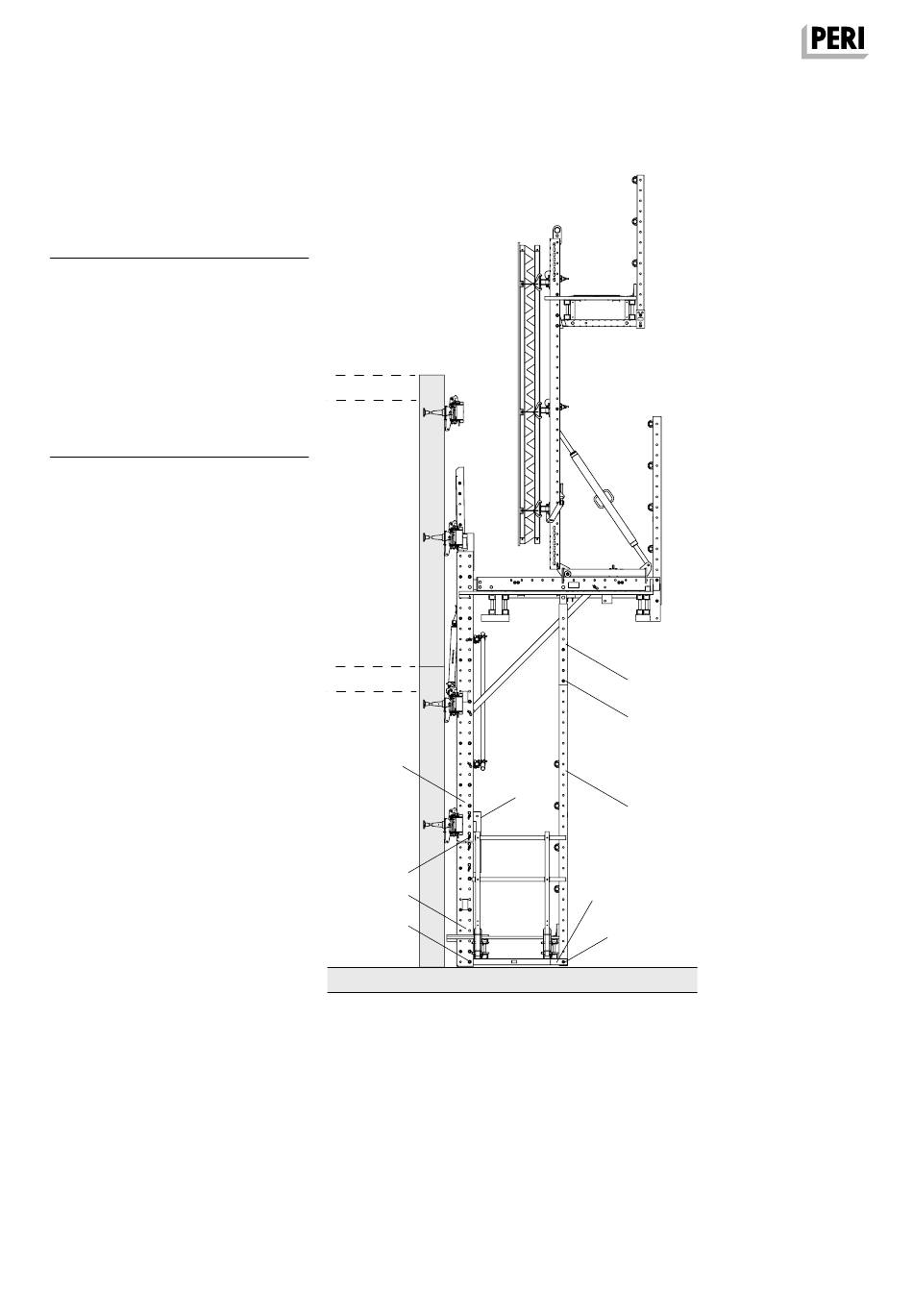

(Abb. C4.07)
RCS CL Schienenklettersystem – Leichte Kletterschalung
Aufbau- und Verwendungsanleitung – Regelausführung
1
17 + 18
2
34.1 + 34.2
Abb. C4.07
6
106 + 115
5
81
34
34.1 + 34.2
DR-19-090976_011-04NLB_ver.eps
91
