Vitoligno 300-C, 60 und 70 kW

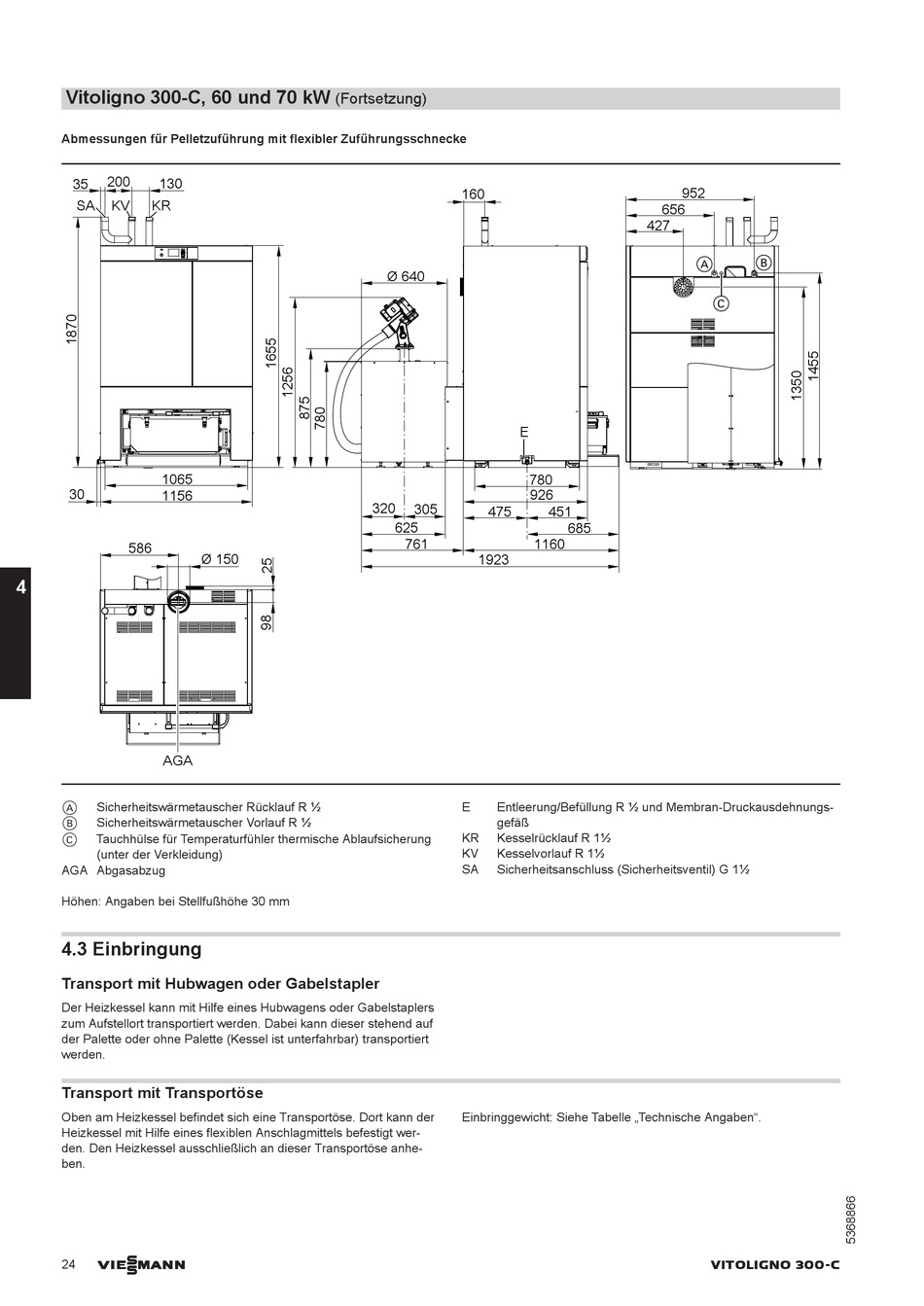

Abmessungen für Pelletzuführung mit flexibler Zuführungsschnecke
200
130
35
SA KV KR
1065
30
1156
586
4
AGA
Sicherheitswärmetauscher Rücklauf R ½
A
B Sicherheitswärmetauscher Vorlauf R ½
C Tauchhülse für Temperaturfühler thermische Ablaufsicherung
(unter der Verkleidung)
AGA Abgasabzug
Höhen: Angaben bei Stellfußhöhe 30 mm

4.3 Einbringung

Transport mit Hubwagen oder Gabelstapler

Der Heizkessel kann mit Hilfe eines Hubwagens oder Gabelstaplers
zum Aufstellort transportiert werden. Dabei kann dieser stehend auf
der Palette oder ohne Palette (Kessel ist unterfahrbar) transportiert
werden.
Transport mit Transportöse
Oben am Heizkessel befindet sich eine Transportöse. Dort kann der
Heizkessel mit Hilfe eines flexiblen Anschlagmittels befestigt wer-
den. Den Heizkessel ausschließlich an dieser Transportöse anhe-
ben.
VIESMANN
24
(Fortsetzung)
320
Ø 150
160
Ø 640
E
780
926
305
475 451
625
761 1160
1923
E Entleerung/Befüllung R ½ und Membran-Druckausdehnungs-
gefäß
KR Kesselrücklauf R 1½
KV Kesselvorlauf R 1½
SA Sicherheitsanschluss (Sicherheitsventil) G 1½
Einbringgewicht: Siehe Tabelle „Technische Angaben".
952
656
427
A
C
685
VITOLIGNO 300-C
B
