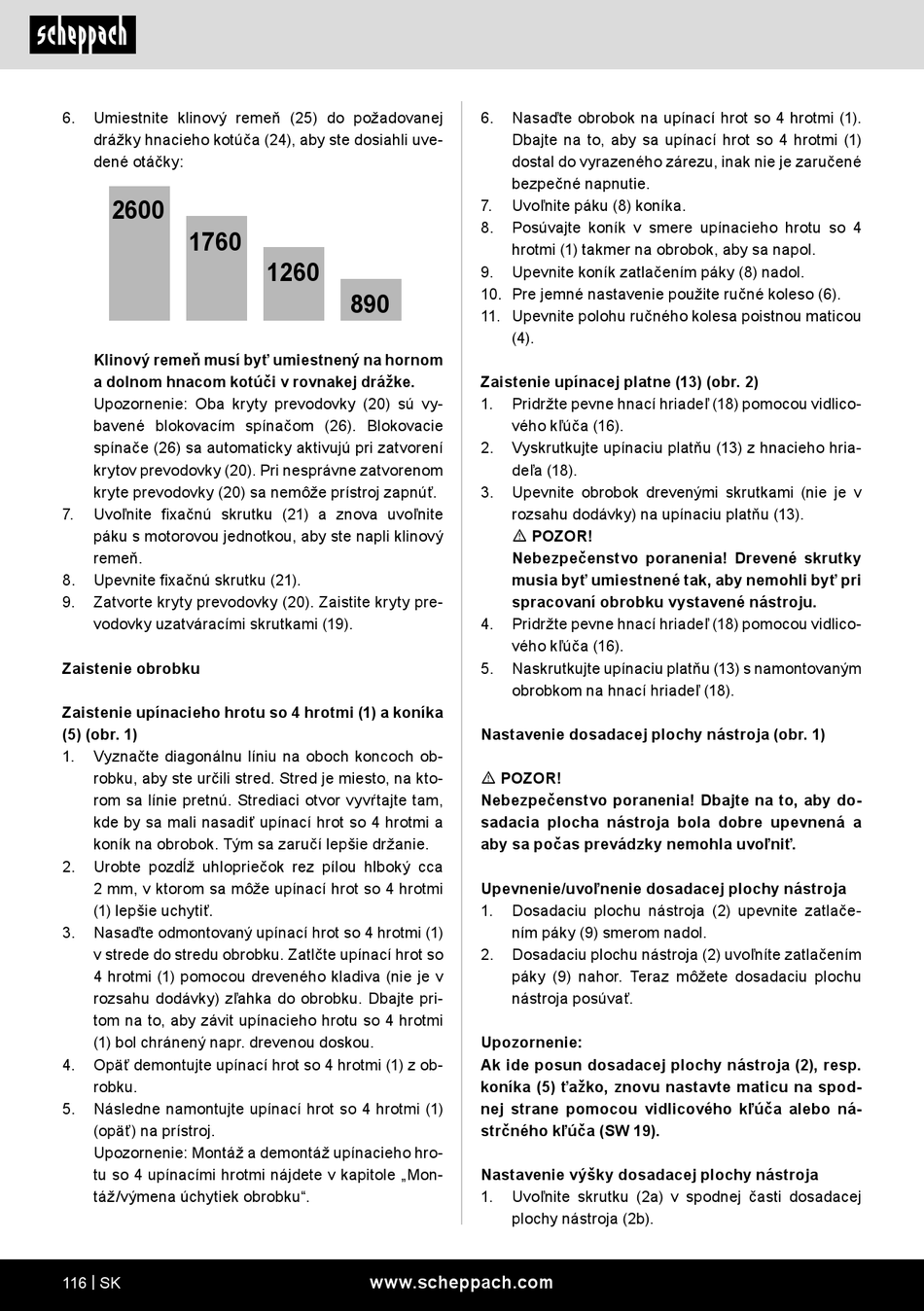

Scheppach 5902307901 Originalbetriebsanleitung Seite 116

6. Umiestnite klinový remeň (25) do požadovanej
drážky hnacieho kotúča (24), aby ste dosiahli uve-
dené otáčky:
2600
1760
Klinový remeň musí byť umiestnený na hornom
a dolnom hnacom kotúči v rovnakej drážke.
Upozornenie: Oba kryty prevodovky (20) sú vy-
bavené blokovacím spínačom (26). Blokovacie
spínače (26) sa automaticky aktivujú pri zatvorení
krytov prevodovky (20). Pri nesprávne zatvorenom
kryte prevodovky (20) sa nemôže prístroj zapnúť.
7. Uvoľnite fixačnú skrutku (21) a znova uvoľnite
páku s motorovou jednotkou, aby ste napli klinový
remeň.
8. Upevnite fixačnú skrutku (21).
9. Zatvorte kryty prevodovky (20). Zaistite kryty pre-
vodovky uzatváracími skrutkami (19).
Zaistenie obrobku
Zaistenie upínacieho hrotu so 4 hrotmi (1) a koníka
(5) (obr. 1)
1. Vyznačte diagonálnu líniu na oboch koncoch ob-
robku, aby ste určili stred. Stred je miesto, na kto-
rom sa línie pretnú. Strediaci otvor vyvŕtajte tam,
kde by sa mali nasadiť upínací hrot so 4 hrotmi a
koník na obrobok. Tým sa zaručí lepšie držanie.
2. Urobte pozdĺž uhlopriečok rez pílou hlboký cca
2 mm, v ktorom sa môže upínací hrot so 4 hrotmi
(1) lepšie uchytiť.
3. Nasaďte odmontovaný upínací hrot so 4 hrotmi (1)
v strede do stredu obrobku. Zatlčte upínací hrot so
4 hrotmi (1) pomocou dreveného kladiva (nie je v
rozsahu dodávky) zľahka do obrobku. Dbajte pri-
tom na to, aby závit upínacieho hrotu so 4 hrotmi
(1) bol chránený napr. drevenou doskou.
4. Opäť demontujte upínací hrot so 4 hrotmi (1) z ob-
robku.
5. Následne namontujte upínací hrot so 4 hrotmi (1)
(opäť) na prístroj.
Upozornenie: Montáž a demontáž upínacieho hro-
tu so 4 upínacími hrotmi nájdete v kapitole „Mon-
táž/výmena úchytiek obrobku".
116 | SK
1260
890
www.scheppach.com
6. Nasaďte obrobok na upínací hrot so 4 hrotmi (1).
Dbajte na to, aby sa upínací hrot so 4 hrotmi (1)
dostal do vyrazeného zárezu, inak nie je zaručené
bezpečné napnutie.
7. Uvoľnite páku (8) koníka.
8. Posúvajte koník v smere upínacieho hrotu so 4
hrotmi (1) takmer na obrobok, aby sa napol.
9. Upevnite koník zatlačením páky (8) nadol.
10. Pre jemné nastavenie použite ručné koleso (6).
11. Upevnite polohu ručného kolesa poistnou maticou
(4).
Zaistenie upínacej platne (13) (obr. 2)
1. Pridržte pevne hnací hriadeľ (18) pomocou vidlico-
vého kľúča (16).
2. Vyskrutkujte upínaciu platňu (13) z hnacieho hria-
deľa (18).
3. Upevnite obrobok drevenými skrutkami (nie je v
rozsahu dodávky) na upínaciu platňu (13).
m POZOR!
Nebezpečenstvo poranenia! Drevené skrutky
musia byť umiestnené tak, aby nemohli byť pri
spracovaní obrobku vystavené nástroju.
4. Pridržte pevne hnací hriadeľ (18) pomocou vidlico-
vého kľúča (16).
5. Naskrutkujte upínaciu platňu (13) s namontovaným
obrobkom na hnací hriadeľ (18).
Nastavenie dosadacej plochy nástroja (obr. 1)
m POZOR!
Nebezpečenstvo poranenia! Dbajte na to, aby do-
sadacia plocha nástroja bola dobre upevnená a
aby sa počas prevádzky nemohla uvoľniť.
Upevnenie/uvoľnenie dosadacej plochy nástroja
1. Dosadaciu plochu nástroja (2) upevnite zatlače-
ním páky (9) smerom nadol.
2. Dosadaciu plochu nástroja (2) uvoľníte zatlačením
páky (9) nahor. Teraz môžete dosadaciu plochu
nástroja posúvať.
Upozornenie:
Ak ide posun dosadacej plochy nástroja (2), resp.
koníka (5) ťažko, znovu nastavte maticu na spod-
nej strane pomocou vidlicového kľúča alebo ná-
strčného kľúča (SW 19).
Nastavenie výšky dosadacej plochy nástroja
1. Uvoľnite skrutku (2a) v spodnej časti dosadacej
plochy nástroja (2b).
