Endress+Hauser RMM621 Technische Information Seite 8

Versorgungsspannung
Leistungsaufnahme
Anschlussdaten Schnittstellen
!
8

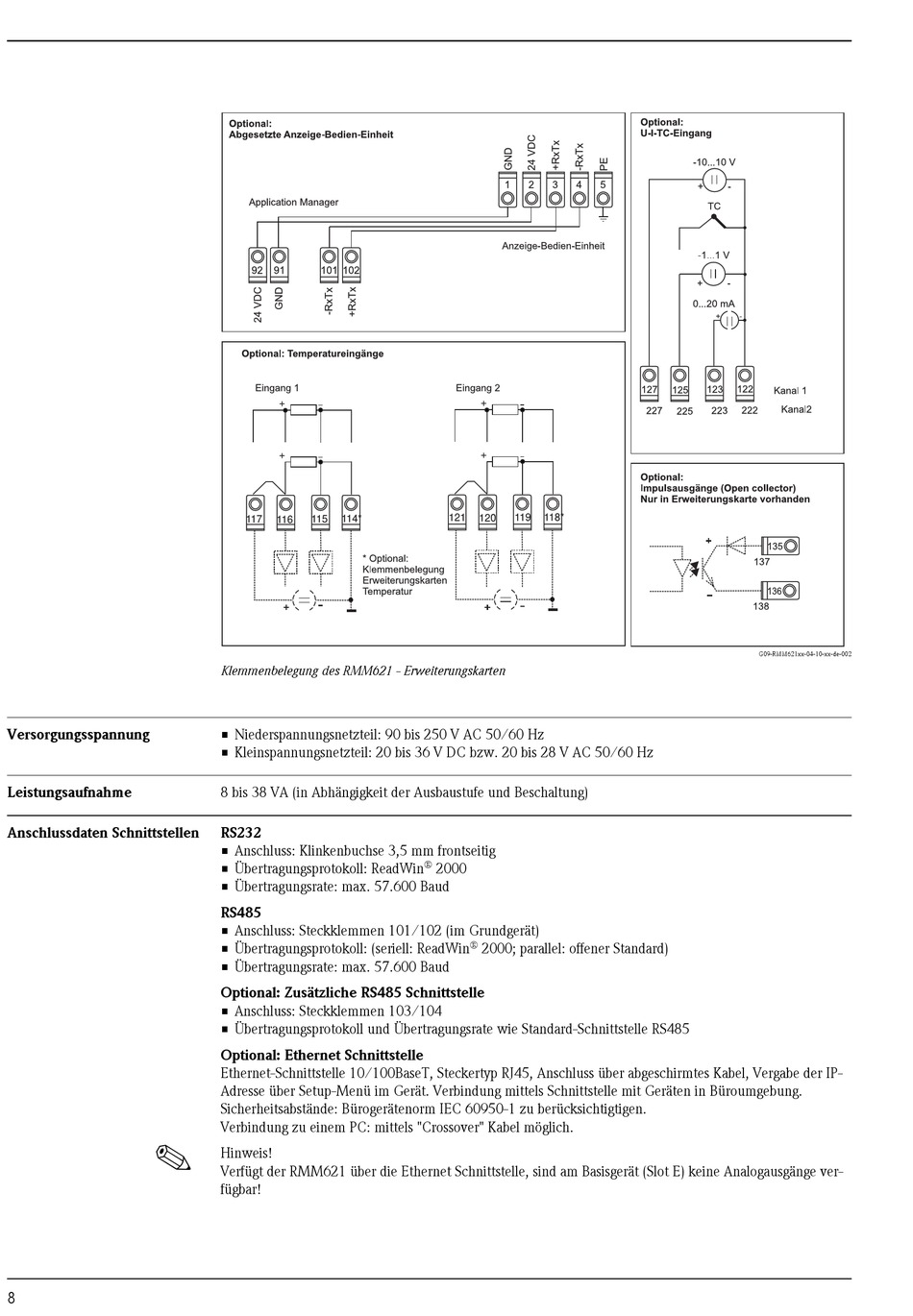

Klemmenbelegung des RMM621 - Erweiterungskarten
• Niederspannungsnetzteil: 90 bis 250 V AC 50/60 Hz
• Kleinspannungsnetzteil: 20 bis 36 V DC bzw. 20 bis 28 V AC 50/60 Hz
8 bis 38 VA (in Abhängigkeit der Ausbaustufe und Beschaltung)
RS232
• Anschluss: Klinkenbuchse 3,5 mm frontseitig
• Übertragungsprotokoll: ReadWin
• Übertragungsrate: max. 57.600 Baud
RS485
• Anschluss: Steckklemmen 101/102 (im Grundgerät)
• Übertragungsprotokoll: (seriell: ReadWin
• Übertragungsrate: max. 57.600 Baud
Optional: Zusätzliche RS485 Schnittstelle
• Anschluss: Steckklemmen 103/104
• Übertragungsprotokoll und Übertragungsrate wie Standard-Schnittstelle RS485
Optional: Ethernet Schnittstelle
Ethernet-Schnittstelle 10/100BaseT, Steckertyp RJ45, Anschluss über abgeschirmtes Kabel, Vergabe der IP-
Adresse über Setup-Menü im Gerät. Verbindung mittels Schnittstelle mit Geräten in Büroumgebung.
Sicherheitsabstände: Bürogerätenorm IEC 60950-1 zu berücksichtigtigen.
Verbindung zu einem PC: mittels "Crossover" Kabel möglich.
Hinweis!
Verfügt der RMM621 über die Ethernet Schnittstelle, sind am Basisgerät (Slot E) keine Analogausgänge ver-
fügbar!
®
2000
®
2000; parallel: offener Standard)
G09-RMM621xx-04-10-xx-de-002
