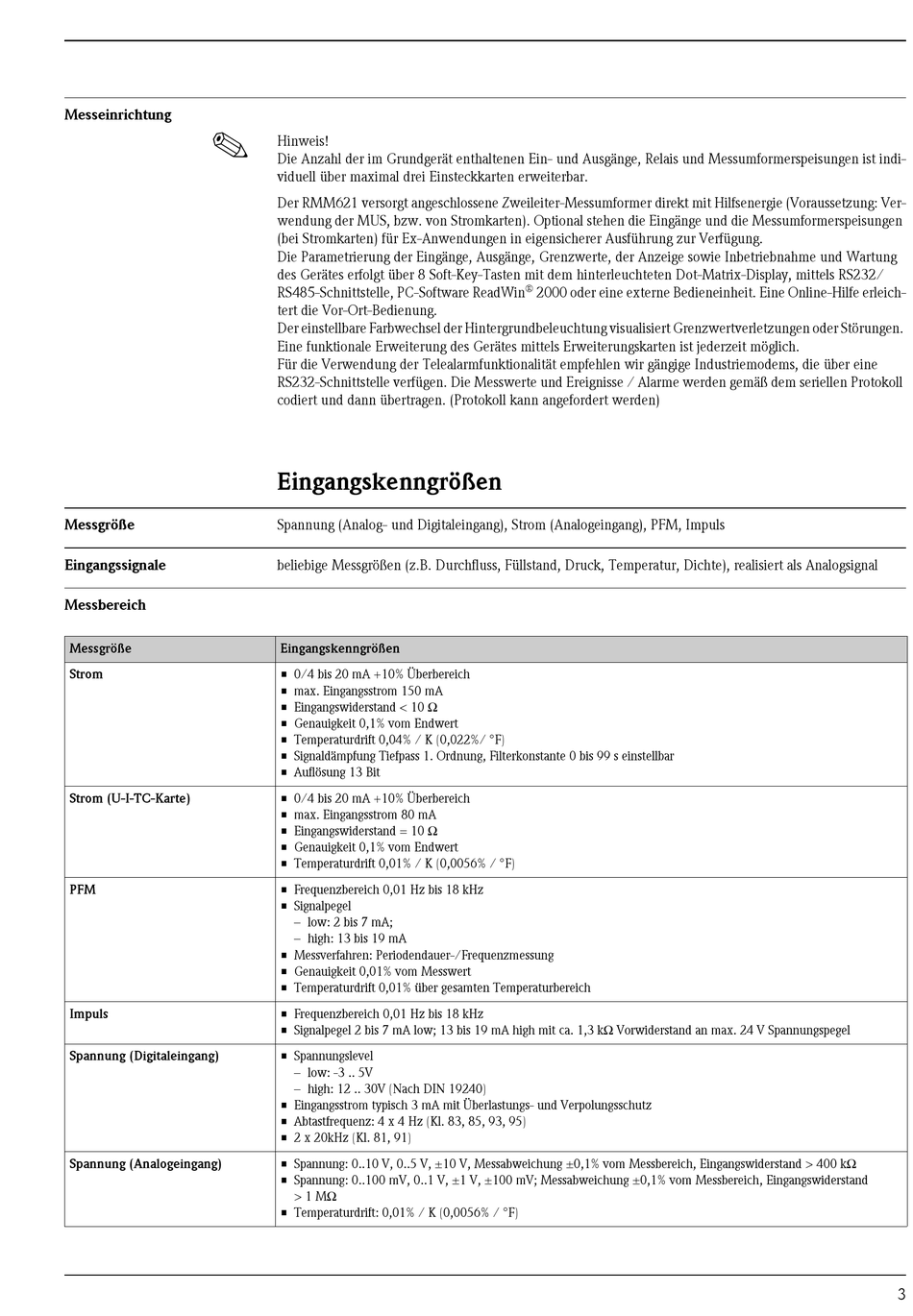

Messeinrichtung
!
Messgröße
Eingangssignale
Messbereich
Messgröße
Strom
Strom (U-I-TC-Karte)
PFM
Impuls
Spannung (Digitaleingang)
Spannung (Analogeingang)
Hinweis!
Die Anzahl der im Grundgerät enthaltenen Ein- und Ausgänge, Relais und Messumformerspeisungen ist indi-
viduell über maximal drei Einsteckkarten erweiterbar.
Der RMM621 versorgt angeschlossene Zweileiter-Messumformer direkt mit Hilfsenergie (Voraussetzung: Ver-
wendung der MUS, bzw. von Stromkarten). Optional stehen die Eingänge und die Messumformerspeisungen
(bei Stromkarten) für Ex-Anwendungen in eigensicherer Ausführung zur Verfügung.
Die Parametrierung der Eingänge, Ausgänge, Grenzwerte, der Anzeige sowie Inbetriebnahme und Wartung
des Gerätes erfolgt über 8 Soft-Key-Tasten mit dem hinterleuchteten Dot-Matrix-Display, mittels RS232/
RS485-Schnittstelle, PC-Software ReadWin
tert die Vor-Ort-Bedienung.
Der einstellbare Farbwechsel der Hintergrundbeleuchtung visualisiert Grenzwertverletzungen oder Störungen.
Eine funktionale Erweiterung des Gerätes mittels Erweiterungskarten ist jederzeit möglich.
Für die Verwendung der Telealarmfunktionalität empfehlen wir gängige Industriemodems, die über eine
RS232-Schnittstelle verfügen. Die Messwerte und Ereignisse / Alarme werden gemäß dem seriellen Protokoll
codiert und dann übertragen. (Protokoll kann angefordert werden)
Eingangskenngrößen
Spannung (Analog- und Digitaleingang), Strom (Analogeingang), PFM, Impuls
beliebige Messgrößen (z.B. Durchfluss, Füllstand, Druck, Temperatur, Dichte), realisiert als Analogsignal
Eingangskenngrößen
• 0/4 bis 20 mA +10% Überbereich
• max. Eingangsstrom 150 mA
• Eingangswiderstand < 10 Ω
• Genauigkeit 0,1% vom Endwert
• Temperaturdrift 0,04% / K (0,022%/ °F)
• Signaldämpfung Tiefpass 1. Ordnung, Filterkonstante 0 bis 99 s einstellbar
• Auflösung 13 Bit
• 0/4 bis 20 mA +10% Überbereich
• max. Eingangsstrom 80 mA
• Eingangswiderstand = 10 Ω
• Genauigkeit 0,1% vom Endwert
• Temperaturdrift 0,01% / K (0,0056% / °F)
• Frequenzbereich 0,01 Hz bis 18 kHz
• Signalpegel
– low: 2 bis 7 mA;
– high: 13 bis 19 mA
• Messverfahren: Periodendauer-/Frequenzmessung
• Genauigkeit 0,01% vom Messwert
• Temperaturdrift 0,01% über gesamten Temperaturbereich
• Frequenzbereich 0,01 Hz bis 18 kHz
• Signalpegel 2 bis 7 mA low; 13 bis 19 mA high mit ca. 1,3 kΩ Vorwiderstand an max. 24 V Spannungspegel
• Spannungslevel
– low: -3 .. 5V
– high: 12 .. 30V (Nach DIN 19240)
• Eingangsstrom typisch 3 mA mit Überlastungs- und Verpolungsschutz
• Abtastfrequenz: 4 x 4 Hz (Kl. 83, 85, 93, 95)
• 2 x 20kHz (Kl. 81, 91)
• Spannung: 0..10 V, 0..5 V, ±10 V, Messabweichung ±0,1% vom Messbereich, Eingangswiderstand > 400 kΩ
• Spannung: 0..100 mV, 0..1 V, ±1 V, ±100 mV; Messabweichung ±0,1% vom Messbereich, Eingangswiderstand
> 1 MΩ
• Temperaturdrift: 0,01% / K (0,0056% / °F)
®
2000 oder eine externe Bedieneinheit. Eine Online-Hilfe erleich-
