einbau des thermoschalters (optional)

1
3
5
2
7
Stûv 30-compact in - installation [de] - 0711
28
SN 112787 - ...
2
4
6
2
1
8

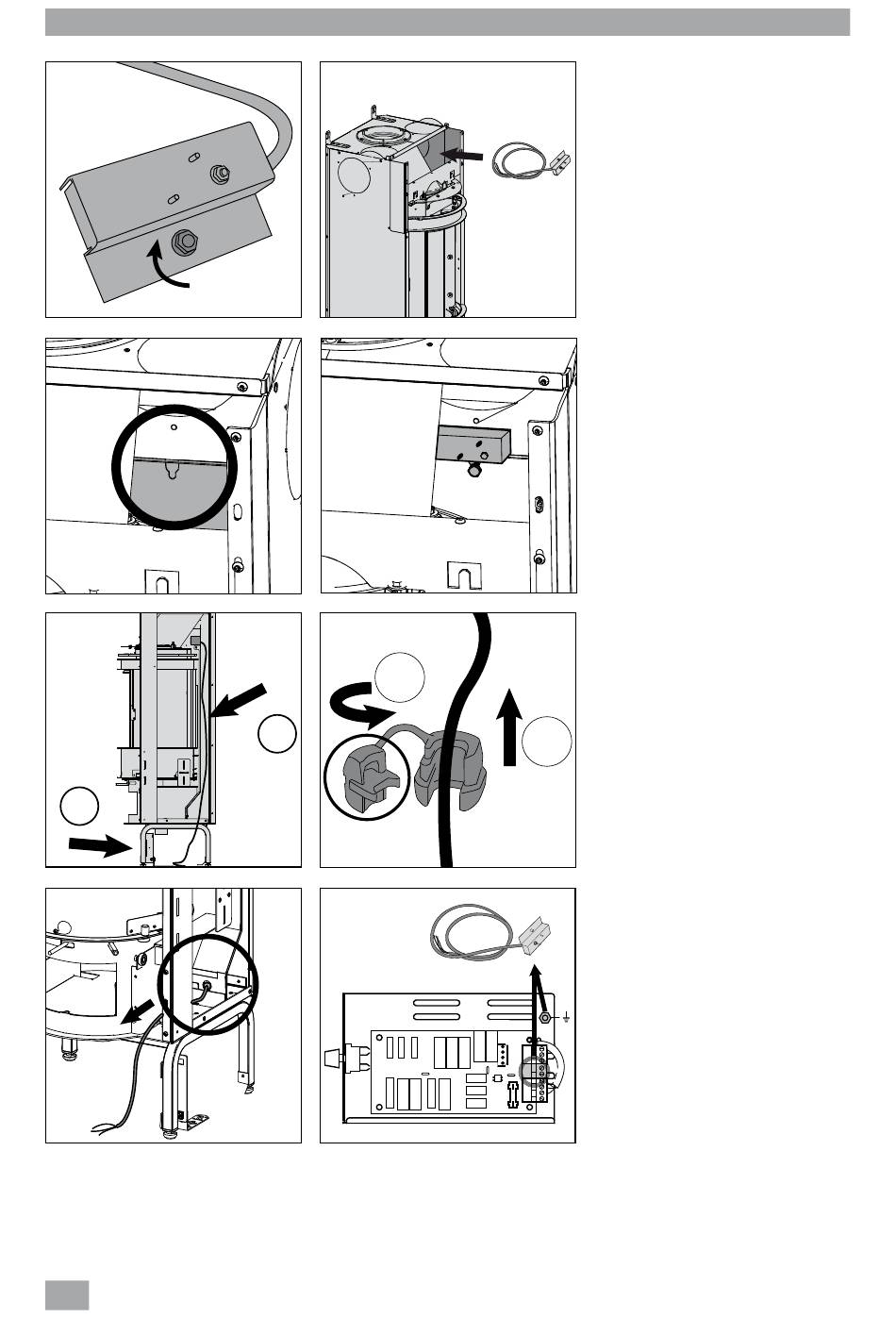

Stellen Sie sicher, dass der Ventilator
noch nicht eingebaut ist.
Schrauben Sie die Mutter locker an
[Abb. 1].
Führen Sie die Platte über den
Konvektionsluftauslass in den
Kaminofen ein [Abb. 2].
Stecken Sie die Platte durch die
vorgesehene Öffnung und ziehen Sie
die Mutter fest, um sie einzubauen
[Abb. 3 und 4].
Lassen Sie das Kabel hinter das Blech
fallen und fassen Sie es dann von
unten.
Führen Sie es durch die Öffnung
an der rechten unteren Seite
des Kaminofens (neben dem
1
Aschebehälter) [Abb. 5].
Straffen Sie das Kabel und schließen
Sie die Kabeldurchführung, um
sicherzustellen, dass das Kabel nicht
mit dem Ventilator in Berührung
kommt [Abb. 6 und 7].
Schließen Sie das Kabel am
elektronischen Schaltkreis an (einschl.
der Erdung) [Abb. 8].
