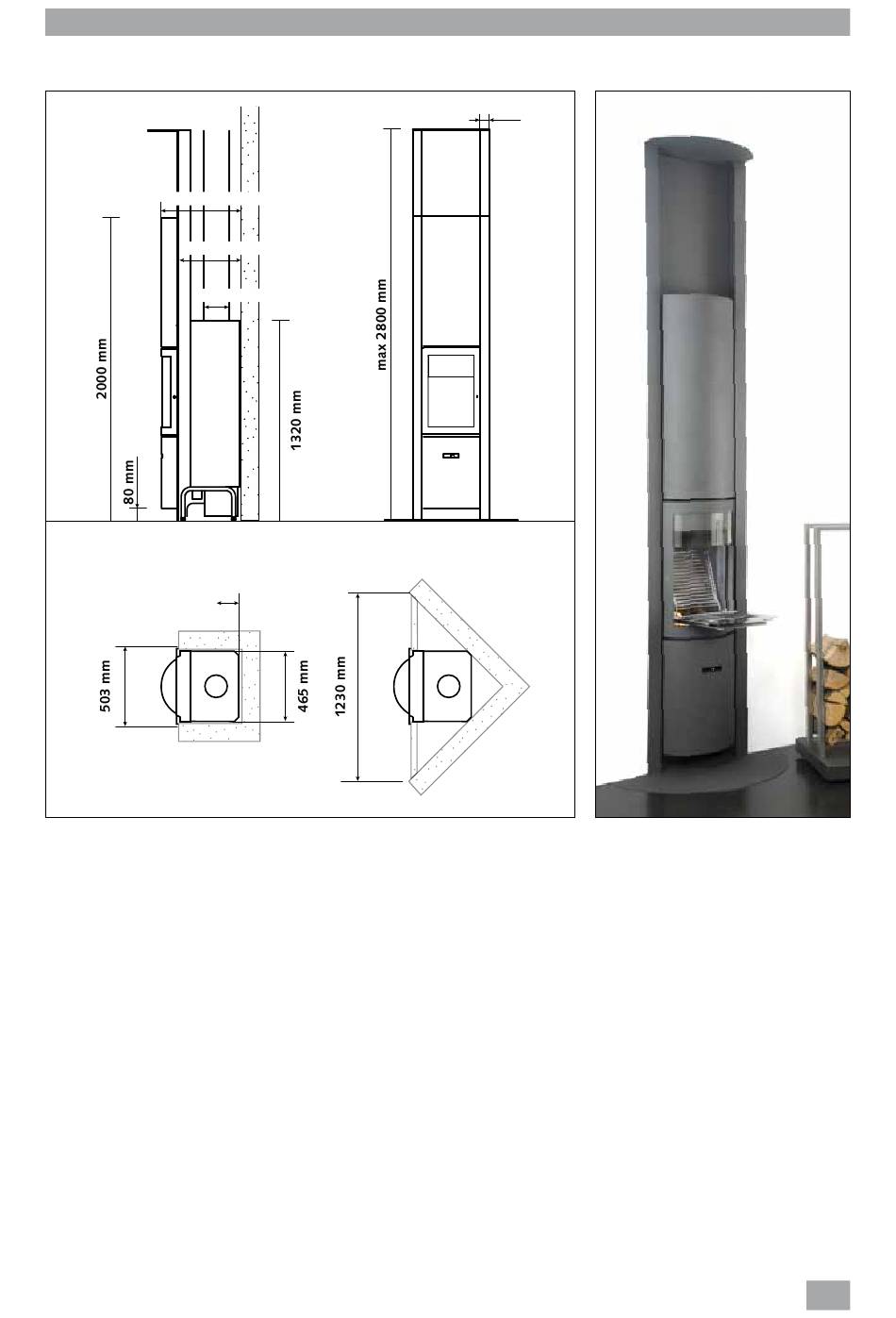

konfigurationen und abmessungen (Fortsetzung)
konfiguration r „regelbar" mit aufgesetzten Seitenleisten
Stûv 30-compact in / Version R - montants appliqués
514 mm
Stûv 30-compact in / Version R - montants affleurants
410 mm
Ø150 mm
150 mm
514 mm
420 mm
Ø150 mm
60 mm
Sämtliche Konvektionsluftein- und
-auslässe sind in den Kaminofen
integriert.
Auf ganzer Höhe Zugang zum
Anschlussrohr.
60 mm
Erspart den Einbau eines Kaminsimses,
Mauer über dem Kaminofen muss
nicht geschlossen werden.
Betont die Vertikalität des Kaminofens.
Unterstreicht die Klarheit, Kaminofen
schließt bündig mit der Wand ab.
Die Mauernische kann vor dem
Einbau des Kaminofens fertiggestellt
werden.
Die Wand/Mauer kann in
unterschiedlichen Materialien
ausgeführt werden.
