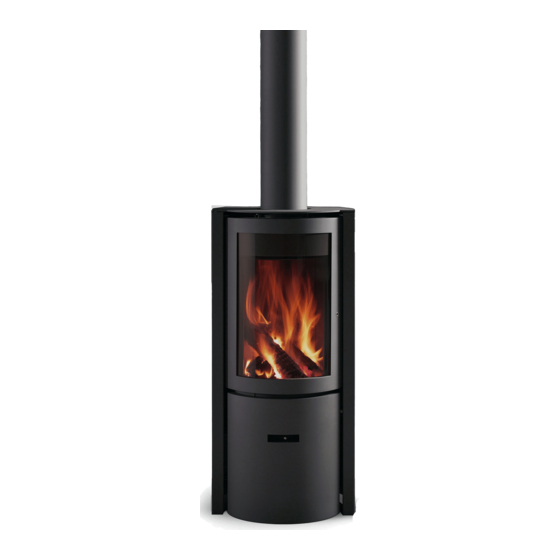

Stûv 30-compact Installationsanleitung

Vorschau ausblenden Andere Handbücher für 30-compact:

Gebrauchsanweisung (36 Seiten)

Installationsanleitung (44 Seiten)

Inhalt

Seite von 32

/ 32
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Für den Installateur

[de]

installationsanleitung

Stûv 30-compact

november 2012 – sn 94770 > ...

Inhaltsverzeichnis

Inhaltszusammenfassung für Stûv 30-compact

Seite 1 | installazione | instalación | instalação | instalace | installation | installatie | installazione | instala- ción | instalação | instalace | installation | installatie | installazione | instalación | instalação | instalace | Stûv 30-compact november 2012 – sn 94770 > ...
Seite 2: Inhaltsverzeichnis
Waagrechte Aufstellung des Kaminofens Anschluss an den Schornstein Zubehörteile für den Schornsteinanschluss Ausrichtung des Kaminofens Wiederzusammenbau Einstellung des Anschlags für die Mindestöffnung des Schiebers Abschließende Arbeiten nach Einbau des Kaminofens … kontakte stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 3: Produktvorstellung
Empfohlener Brennstoff : ausschließlich Holzscheite CO-Emission : 0,09% Mittlere Abgastemperatur bei Nennleistung : 302°C Nennwärmeleistung : 6 kW Wirkungsgrad : > 80% Feinstaubemission : 18 mg/Nm Bitte Installationsanleitung und Gebrauchsanweisung lesen ! stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 4: Sonstige Technische Daten
(um eine Überhitzung des Geräts zu vermeiden) glastür Haupttür offener kamin Mindestförderdruck zur Erreichung der Nennwärmeleistung 12 Pa 12 Pa 7 Pa Abgasmassenstrom 4,9 g/s 4,6 g/s 33,6 g/s Durchschnittstemperatur des Rauches bei einer Nennleistung 325 °C 340 °C 180 °C stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 5: Abmessungen
Wände [Schemazeichnung 1b] können eine starke Wärmeabstrahlung verursachen. Achten Sie unabhängig von ≥ 100* der Ausrichtung des drehbaren Kaminofens auf die Einhaltung des Mindestsicherheitsabstands zu brennbaren Materialien. *Sicherheitsabstand zu brennbaren Materialien stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 6: Empfehlung
Zubehörteile und der angrenzenden von Kaminofen, Anschlussrohr Materialien muss gemäß den und Rauchabzug durch den geltenden lokalen und nationalen Schornsteinfeger gewährleistet Vorschriften bzw. den nationalen und werden. europäischen Normen erfolgen. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 7: Vorbereitung Der Aufstellung
Rauchgasaustritt). Sie können mehr als 4 Krümmungen vorzusehen den Betrieb des Kaminofens selbst (siehe nachstehende Tabelle). dann beeinträchtigen, wenn eine Darauf achten, dass das Rohr nicht Frischluftzufuhr vorhanden ist. stûv 30-compact - Installationsanleitung [de] - 11/12 beschädigt wird. sn 94770 - ...
Seite 8: Rauchabzug
Schornsteins selbst müssen zusätzliche 25 mm und bei einer entsprechend angeordnet sein, Dicke von 0,4 mm zusätzliche 35 mm um Kondensataustritt zu vermeiden vorsehen. [Schemazeichnung 2a] und erst in zweiter Linie den Rauchgasaustritt [Schemazeichnung 2b]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 9: Tragfähigkeit Der Struktur
0,4 x 2,5 benötigtes Werkzeug 10 cm ph 2 0,4 x 2,5 0,4 x 2,5 ph 2 ph 2 8 & 13 stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ... 10 cm...
Seite 10: Installation
Standorts ab. Farbe nicht zu beschädigen. Wenn Sie den Kaminofen nicht mit der Palette zum endgültigen Standort transportieren können, beachten Sie bitte die nachfolgenden Hinweise für das Auspacken. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 11: Auspacken
Er wird dann entfernt, wenn der Kaminofen auf seinem endgültigen Standort steht. achtung ! Keinesfalls die zwei Schrauben der Verkleidungsauflage lockern: Sie wurden im Werk montiert und justiert [Foto 5]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 12: Abnahme Der Kaminofen-Außenteile
– Öffnen Sie die Tür und lösen Sie die Durchsteckschrauben (Sechskantschrauben M6x12), mit denen der Sackkarrentransportschutz befestigt ist [Foto 5 u. 6]. – Nehmen Sie die 2 Muttern ab und schließen Sie die Tür. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 13 Öffnen Sie die Tür des Aschebehälters [Foto 7] und hängen Sie sie aus [Foto 8]. > türen abnehmen : Einen Spalt öffnen [Foto 9] und anheben, um sie auszuhängen, und dann nach links drücken [Foto 10]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 14: Ausbau Der Innenteile Des Kaminofens
Den Rauchumleiter schrägstellen und leicht nach hinten schieben [Fotos 3 u. 4]. Den Umleiter im Uhrzeigersinn drehen, um ihn vom Regler zu lösen [Foto 5]. Den Umleiter dann nach unten entnehmen [Foto 6]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 15 [Foto 12]. > gusseisenrückenteil : Die Druckschraube, die die Umleiterhalterung sichert, entfernen. Die Umleiterhalterung [Foto 13] anheben und das Gusseisenrückenteil nach vorne ziehen [Foto 14]. Über die Kaminofenöffnung herauskippen. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 16 Innenteile des kaminofens (Fortsetzung) > ascherost [Foto 15]. > untere schutzstrebe [Foto 16]. > gusseisenboden : Anheben und um 90° kippen [Fotos 17 u. 18]. > rauchumleiterhalterung [Fotos 19 bis 21]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 17: Aufstellen Des Kaminofens Am Endgültigen Standort
Standardzufuhrleitung von Stûv beträgt 50 cm. Schneiden Sie die Leitung bei Bedarf entsprechend zu. > schließen sie die leitung an der Kaminofenrückseite (mithilfe von 2 Sechskantschrauben M5x6 und eines 8-mm-Schlüssels) an [Foto 6]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 18 : Schneiden Sie den unteren vorgestanzten Teil (mithilfe einer Metallsäge) [Foto 13] ab. Entgraten Sie die Schnittfläche der Verkleidung mit einer Halbrundfeile. > stellen sie den kaminofen wieder auf [Foto 14]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 19: Waagrechte Aufstellung Des Kaminofens
> stellen sie jetzt die Höhe der drei restlichen Füße ein. Hinweis ! Die Bohrungen im unteren Ring können dazu genutzt werden, um den Kaminofen am Boden festzuschrauben [Foto 3]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 20: Anschluss An Den Schornstein
Zubehörteile für den schornsteinanschluss Stûv bietet eine Reihe von Zubehörteilen für den Schornsteinanschluss des Stûv 30-compact an. – Wandanschluss zum Einbau [Foto 1] – Schwarzer Abgasstutzen, gerade oder mit Knick [Foto 2] stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 21: Ausrichtung Des Kaminofens
Ecke aufgestellt ist [Schemazeichnung 3]. > rotation 180°, wenn der Kaminofen entlang einer Wand aufgestellt ist [Schemazeichnung 4]. > rotation 270°, wenn der Kaminofen vor einer Ecke oder einer Säule steht [Schemazeichnung 5]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 22 (Fortsetzung) rauchabzug nach oben mit Frischluftzufuhr von hinten [schemazeichnung 6] > rotation 90°: einzige Möglichkeit bei dieser Konfiguration [Schemazeichnungen 7 und Foto 8]. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 23 > für 180° [Foto 5] > für 270° [Foto 6] achtung ! Achten Sie beim Einbau auf die korrekte Ausrichtung des Anschlags (sehen Sie sich die Fotos genau an). 180° 270° stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 24: Wiederzusammenbau
> verkleidungen : Setzen Sie die Öffnungen im unteren Teil auf die Positioniernasen [Foto 7]. Schrauben Sie dann den oberen Teil der Ver kleidungen (mit den 4 Sechskant schrauben M5x8) [Foto 8] fest. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 25: Einstellung Des Anschlags Für Die Mindestöffnung Des Schiebers
– Vermeidung von Explosionsgefahr ; – eine stets saubere Scheibe. achtung ! Je weiter der Schieber durch den Anschlag offen gehalten wird (d. h. rechts steht), desto schwieriger ist der Betrieb mit gedrosselter Leistung. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 26: Abschließende Arbeiten Nach Einbau Des Kaminofens
Hersteller bzw. den Importeur zu Werkzeug usw.). senden. Bei der ersten Inbetriebnahme des Kamins kann es zu Rauch- und Geruchsentwicklung kommen : Sorgen Sie für ausreichende Belüftung. Für weitere Informationen siehe Gebrauchsanweisung. stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 29 VORNAME ....................ADRESSE DER ARBEITEN ................POSTLEITZAHL ..................ORT ......................LAND ...................... Installateur FIRMA ..................... IHr kaMInoFen stÛv 30-coMPact SERIENNUMMER ..................EINBAUDATUM ..................MerkMale des scHonsteIns SCHORNSTEINLÄNGE IN M ..............SCHORNSTEINDURCHMESSER IN MM ........... BAUART DES SCHORNSTEINS ..............überPrüFung der gerÄteeInstellungen DURCHGÄNGIGKEIT DES KAMINS ............
Seite 31 Chemin de la Foule 13 rue Jules Borbouse 4 Case postale 633 B-5170 Bois-de-Villers (Belgien) CH-2740 Moutier info@stuv.com – www.stuv.com T +41 [0] 32 493 42 32 stuv@lack-sa.ch – www.lack-sa.ch stûv 30-compact - Installationsanleitung [de] - 11/12 sn 94770 - ...
Seite 32 | instalación | instalação | instalace | installation | installatie | installazione | instalación | instalação | instalace | installation | installatie | installazione | instalación | instalação | instalace | installation | installatie Stûv 30-compact | installazione | instalación | instalação | instalace | installation | installatie | installazione | instalación | insta- lação | instalace | installation | installatie | installazione | instalación | instalação | instalace | installation |...
