Stûv 30-compact in Installationsanleitung Seite 32

einbau der abschlussteile (Seitenleisten, aufsatz, ...) : 3 konfigurationsmöglichkeiten
5
7
Préciser qu'ils doivent faire ga e à l'asymétrie et veiller à faire les découpe EN HAUT
9
11
Stûv 30-compact in - installation [de] - 0711
32
SN 112787 - ...
6
40 mm
8
10
12
375 mm

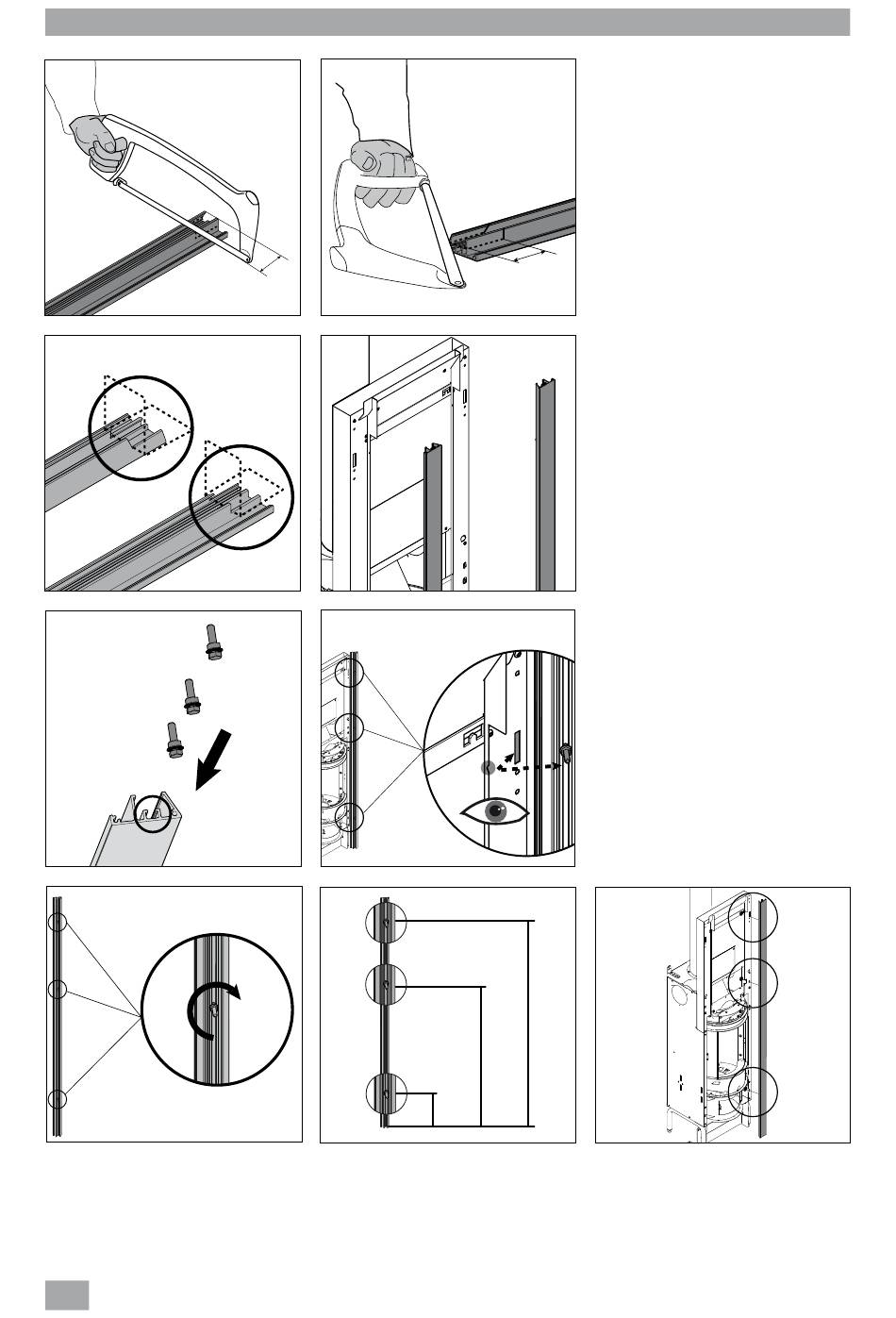

einbau der Seitenleisten
Die Seitenleisten müssen
zugeschnitten werden. Achtung: Sie
sind asymmetrisch, nur der obere Teil
wird zugeschnitten.
Achtung, Sie müssen angepasst
werden. Schneiden Sie den hinteren
Teil des Profils auf einer Länge von
40 mm
4 cm wie abgebildet zu, um die Leiste
in die Mauernische einsetzen zu
können.
Gehen Sie gemäß den Abbildungen 5,
6 und 7 vor.
Stellen Sie die Seitenleisten vor dem
Gerät auf und machen Sie die 3
Langlöcher zur späteren Fixierung der
Leisten aus [Abb. 8].
Schieben Sie die Schrauben in die
dafür vorgesehene Nut der Seitenleiste
[Abb. 9].
Positionieren Sie die Schrauben
[Abb. 10 und 11] jeweils auf
Lochhöhe und ziehen Sie sie fest, um
sie zu fixieren.
13
1800 mm
1230 mm
