tragfähigkeit der Struktur
Vergewissern Sie sich, dass die
Tragfähigkeit des Bodens genügt, um
den Kamin und die Konstruktion der
Bekleidung zu halten ; ziehen Sie im
Zweifelsfall einen Fachmann zu Rate.

aufstellungsumgebung und dekoration des kaminofens

Mauernische
Die Abmessungen der Mauernische
[Abb. 1 bis 3] prüfen.
Der Kaminofen muss sich frei
ausdehnen können. Keinesfalls darf
Kontakt zwischen dem Mauerwerk
bzw. Dekorationsmaterial und dem
Kaminofen bestehen. Es ist ein
Spielraum von mindestens 5 mm
vorzusehen.
Eine Belüftung dieser Mauernische
und/oder des Bereichs um den
Kaminofen muss sichergestellt
werden, um einen Hitzestau [siehe
weiter unten] zu vermeiden.
Bei Bedarf zwischen Kaminofen und
brennbaren Materialien eine Isolierung
in erforderlicher Stärke anbringen
[siehe Seite 16].
Um den Ventilator (falls vorhanden)
ist ein entsprechender Freiraum
vorzusehen.
Erweitern Sie die Mauernische
auf beiden oder einer Seite um
3 cm, wenn Sie Flexrohre für den
Warmluftabzug anschließen.
Wärmeabstrahlung
Die Scheibe kann eine starke
Wärmeabstrahlung verursachen.
Achten Sie darauf, dass Materialien,
die dieser Wärmeabstrahlung
ausgesetzt sind, hitzebeständig sind.
Hitzestau in verkleidung,
Mauernische oder rauchfang
vermeiden
Jeder geschlossene Raum oder
jeder "Glockenraum" bildet eine
Wärmefalle, die die Erwärmung
der Wände verursacht. Eine
Luftumwälzung erreichen Sie, indem
Sie im unteren Teil der Umkleidung
(Haube oder Nische) einen Lufteinlass
und im oberen Teil einen Luftauslass
vorsehen.

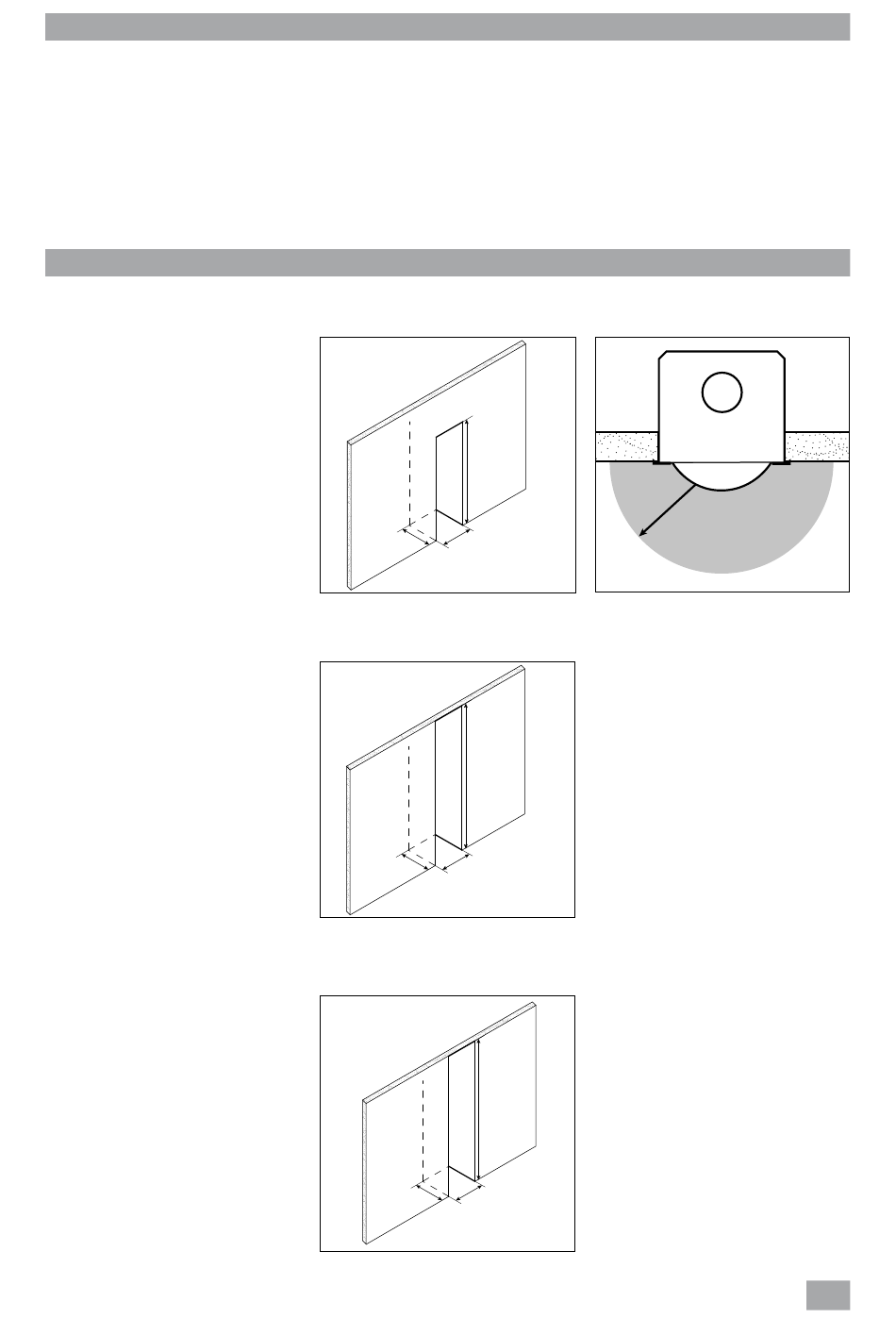

Mauernische für 30-compact in „b"
1
1970 - 1990 mm
415 mm
470 mm
Mauernische für 30-compact in
„r" mit bündigen Seitenleisten
2
Max 2800 mm
425 mm 505 mm
Mauernische für 30-compact in „r"
mit aufgesetzten Seitenleisten
3
Max 2800 mm
415 mm 470 mm
Wärmeabstrahlung
4
800 mm
