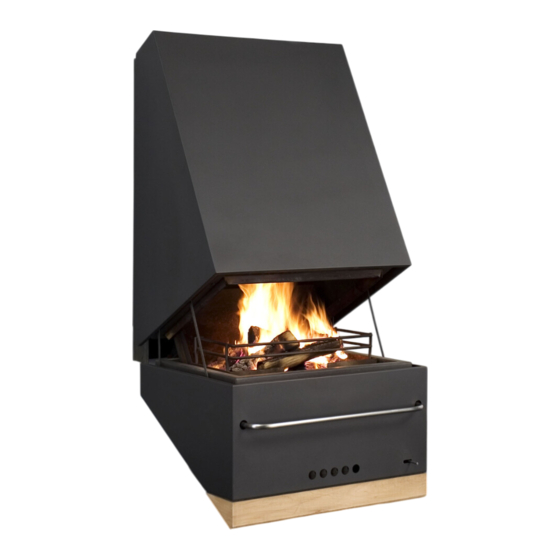

Inhaltszusammenfassung für Stûv 60

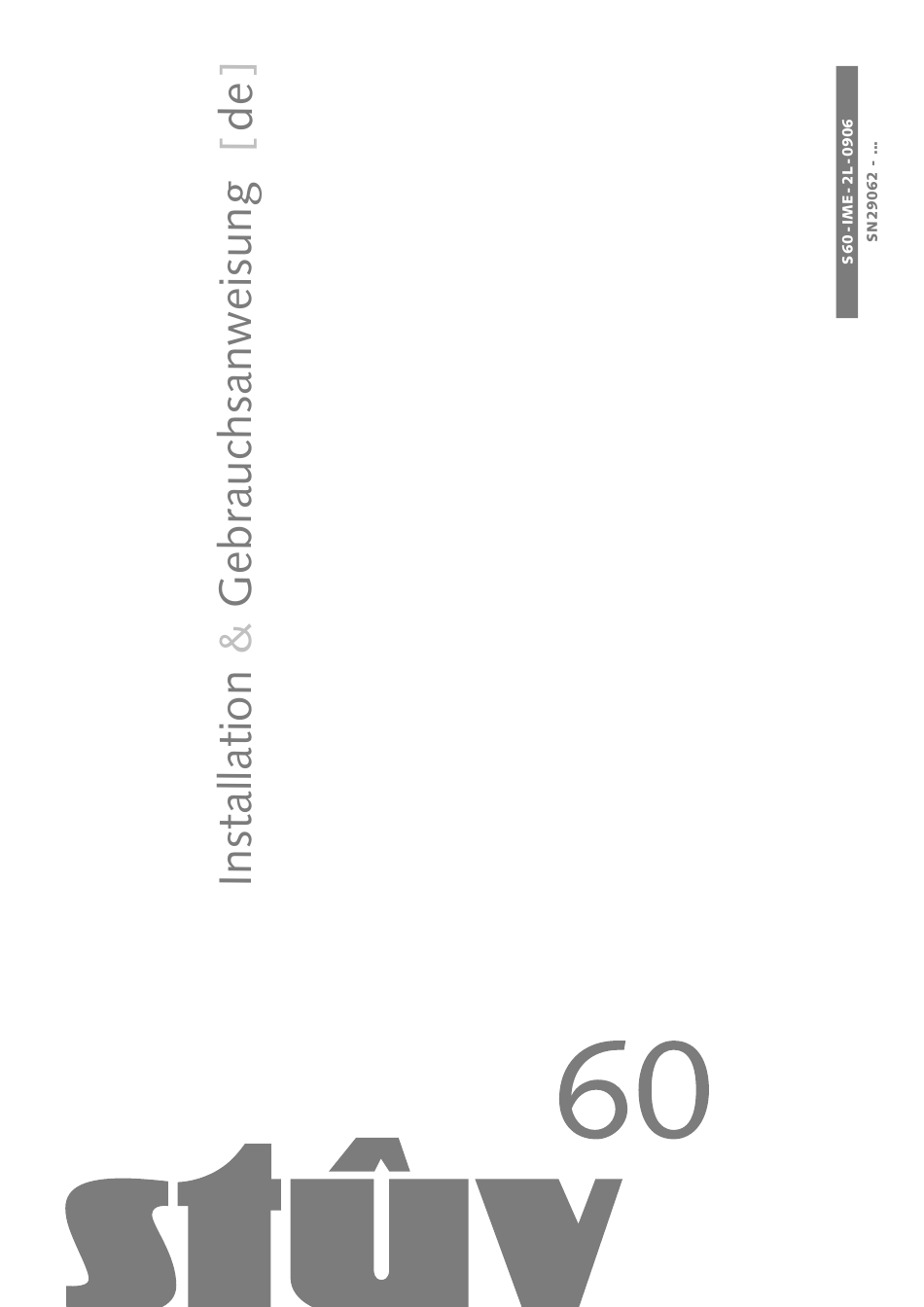

- Seite 2 Installation 3 » 11 Gebrauchsanweisung 13 » 17 Garantieurkunde...
-
Seite 4: Bei Erhalt Des Materials
Wir empfehlen Ihnen, die Instal- lation Ihres Stûv (oder zumindest die Kontrolle dieser Installation) einem qualifizierten Fachmann zu überlassen, der insbesondere überprüfen kann, ob sich der Rauchabzug für den installier- ten Kamin eignet. Bei Erhalt des Materials Bitte vor dem Auspacken des Kamins die Installationsanleitung lesen. - Seite 5 Auspacken und Vorbereitung des Stûv 60 für die Installation Entfernen Sie die Plastikumhüllung. Achten Sie darauf, die Lackschicht nicht zu verkratzen (Abbildung 4). Entfernen Sie das Wandschutzblech (Abbildungen 5 und 6). Lösen Sie die Transportverriegelungen der Kette mit Hilfe einer Beißzange (Abbildung 7).
- Seite 6 Entriegeln und entfernen Sie die Schraubenmuttern, welche die obere Ummantelung fest halten, mit Hilfe eines 10er-Steckschlüssels. Schließen Sie das Gerät wieder und entfernen Sie die obere Ummantelung. Öffnen Sie das Gerät erneut und lösen Sie die Schrauben, welche den rostfrei- en Handgriff sichern (Abbildung 12).
- Seite 7 Wärme isolierten Schacht. Auf jeden Fall zu vermeiden ist ein im Freien verlaufender, nicht isolierter Schacht. Wenn Sie einen Stûv 60 mit Abzug an der Oberseite bestellt haben, erhalten Sie die auf Abbildung 17 A dargestellte Rauchkammer. Der Durchmesser dieses Abzugs beträgt 200 mm.
- Seite 8 Vermeidung von Kondensationen wird die Isolierung des Kaminschachts emp- fohlen. Wandeinbau Achtung : Der Stûv 60 muss genau in der neben aufgeführten Höhe einge- baut werden, da sich die lose Schale im geöffneten Zustand sonst nicht in einer waagerechten Lage befindet (Schema 21).
- Seite 9 Fixieren Sie das abschließende Anschlussstück C im Mauerwerk mit Gips oder Mörtel (Schema 23). Achten Sie dabei darauf, dass es in der- selben Achse verläuft und sich genau in der Mauer befindet. Damit dieser Vorgang besser ein- gesehen werden kann, ist das Wandschutzblech hier nicht abgebil- det.
- Seite 10 Diese Übertragungsstangen lösen einen Umleiter aus, der sich immer dann öffnet, wenn sich der Kamin im geöffneten Zustand befindet und einen erhöhten Durchzug erforderlich macht. Bei geschlossenem Kamin senkt sich der Umleiter ab und verringert den Durchzug (Schema 29). Die waagerechte Ausrichtung erfolgt mit Hilfe der Justierungsschrauben (Abbildung 30).
- Seite 11 Nehmen Sie die parallele Ausrichtung der oberen und unteren Ummantelung vor (Abbildung 36). Beim Anziehen der Schrauben geht die obere Ummantelung nach unten. Beim Lockern der Schrauben geht die obere Ummantelung nach oben. Bringen Sie nun die oberen und unte- ren Schraubenmuttern wieder an, ohne diese zu stark anzuziehen.
-
Seite 14: Das Brennmaterial
Sie haben sich für einen Stûv-Kamin entschieden ; Concept & Forme bedankt sich hierfür bei Ihnen. Dieser Kamin ist so konzipiert, dass er Ihnen möglichst viel Freude, Komfort und Sicherheit bietet. Wir empfehlen Ihnen : - seine Installation (auf jeden Fall aber deren Kontrolle) einem qualifizierten Fachmann zu überlassen, - diese Gebrauchsanweisung aufmerk-... - Seite 15 Verdampfung des enthaltenen Wassers verwandt. Splintholz, so nennt man das junge Holz unter der Rinde, kann bis zu 75% Wasser enthalten. Darüber hinaus setzt feuchtes Holz viel Rauch und wenig Flammen frei, und führt zu einer Verschmutzung des Kamins, der Glastür und des Kaminschachts.
-
Seite 16: Anzünden Des Feuers
Weißbuche (Abbildung 5), Kirschbaum (Abbildung 6) , Obstbäume Diese Hölzer sind ausgezeichnete, aber seltene Brennstoffe. Es sind Harthölzer. Sie erzeugen schöne, harmonische und stille Flammen und eine schöne Glut. Ideal zum Grillen und zum permanen- ten Betrieb. Birke (Abbildung 7), Linde, Kastanienbaum, Pappel, Robinie, Akazie Es sind Laubbäume mit weichem Holz. -
Seite 17: Beseitigung Der Asche
Schale, sodass ein dort wäh- rend des geschlossenen Betriebs hin- eingefallenes Holzstück ggf. entfernt werden kann (Abbildung 9). Grillbetrieb Zur Verwendung Ihres Stûv 60 als Grill muss der Holzblockhalter lediglich umgedreht werden (Abbildung 10 und 11). Der dazugehörige Rost kann als Option mitbestellt werden. - Seite 20 Entwurf und Herstellung des Stûv-Kamine : Concept & Forme sa - rue Jules Borbouse 4 - B-5170 Bois-de-Villers (Belgien) info@stuv.eu - www.stuv.eu...
