Rational iCombi Pro Electric 6-2 Umbauanleitung Seite 76

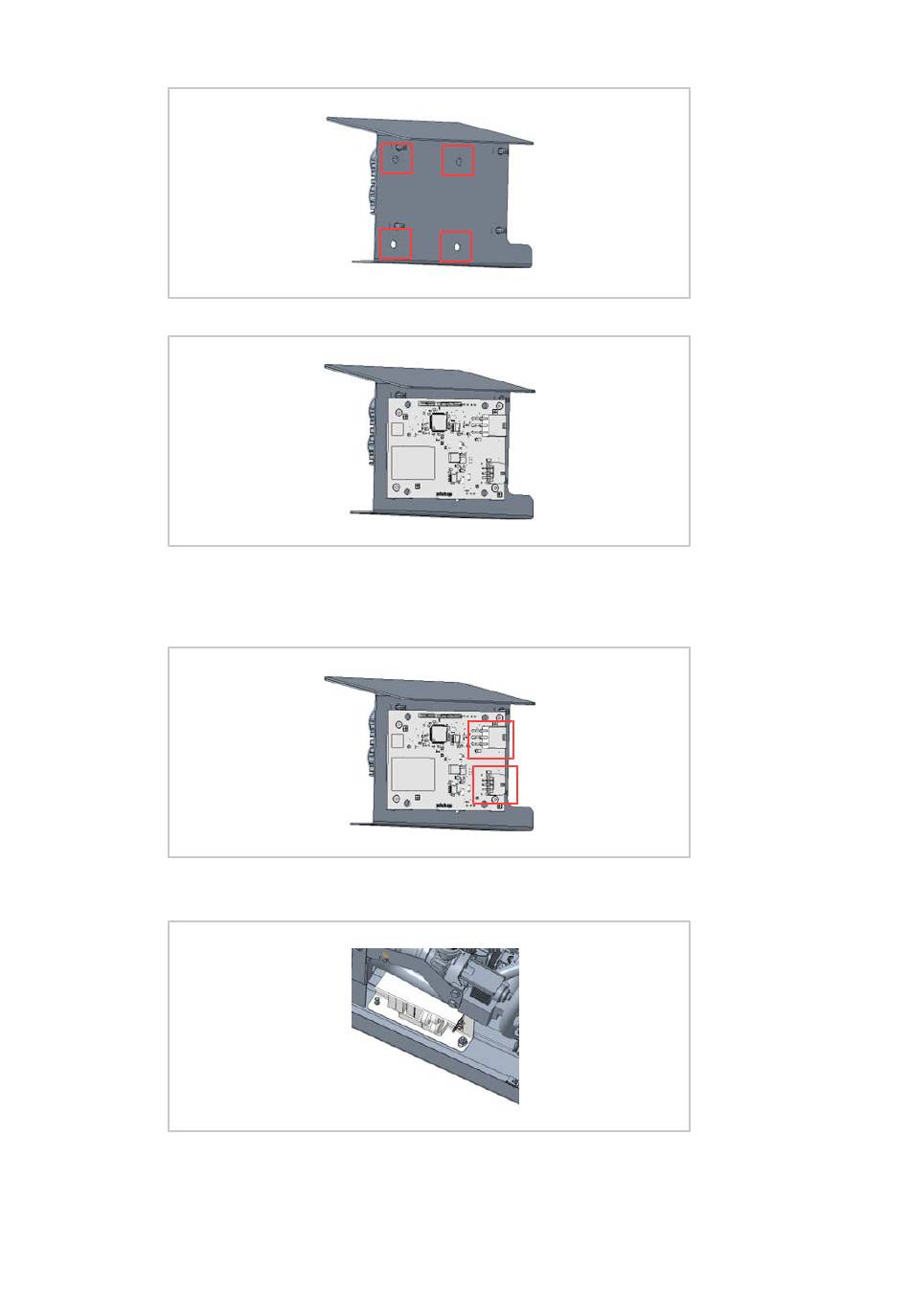

1 | MI_2306: Adaptador de bus iCombi Pro 6-2/3 - Montaje
2. Coloque los clips de sujeción para la placa en la chapa.
3. Coloque el adaptador de bus de la placa en el clip de sujeción.
4. Conecte los cables de transferencia de datos a la placa.
- Desconecte el terminal de bus del motor del ventilador y conecte el cable
de transferencia de datos de la placa.
- Conecte el cable de transferencia de datos a la UltraVent/UltraVent Plus.
5. Atornille la toma de tierra al soporte de la bomba del generador de vapor.
6. Vuelva a colocar el módulo en el equipo y atorníllelo.
>
El montaje ha finalizado.
76 / 104
