12
TECHNISCHE DATEN
12

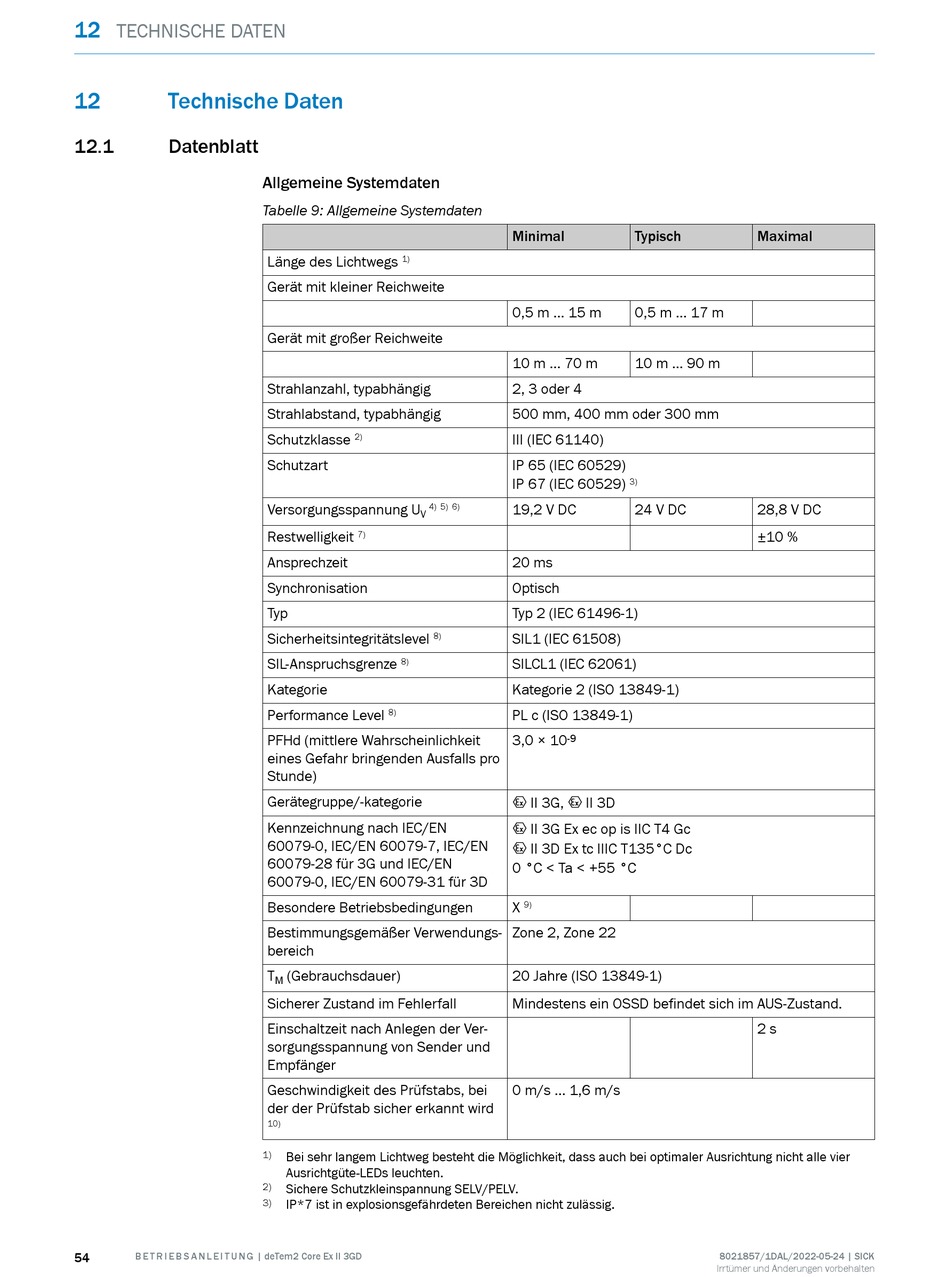

Technische Daten
12.1
Datenblatt
54
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
Allgemeine Systemdaten
Tabelle 9: Allgemeine Systemdaten
Länge des Lichtwegs
1)
Gerät mit kleiner Reichweite
Gerät mit großer Reichweite
Strahlanzahl, typabhängig
Strahlabstand, typabhängig
Schutzklasse
2)
Schutzart
Versorgungsspannung U
4) 5) 6)
V
Restwelligkeit
7)
Ansprechzeit
Synchronisation
Typ
Sicherheitsintegritätslevel
8)
SIL-Anspruchsgrenze
8)
Kategorie
Performance Level
8)
PFHd (mittlere Wahrscheinlichkeit
eines Gefahr bringenden Ausfalls pro
Stunde)
Gerätegruppe/‑kategorie
Kennzeichnung nach IEC/EN
60079‑0, IEC/EN 60079‑7, IEC/EN
60079‑28 für 3G und IEC/EN
60079‑0, IEC/EN 60079‑31 für 3D
Besondere Betriebsbedingungen
Bestimmungsgemäßer Verwendungs‐
bereich
T
(Gebrauchsdauer)
M
Sicherer Zustand im Fehlerfall
Einschaltzeit nach Anlegen der Ver‐
sorgungsspannung von Sender und
Empfänger
Geschwindigkeit des Prüfstabs, bei
der der Prüfstab sicher erkannt wird
10)
Bei sehr langem Lichtweg besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle vier
1)
Ausrichtgüte-LEDs leuchten.
2)
Sichere Schutzkleinspannung SELV/PELV.
3)
IP*7 ist in explosionsgefährdeten Bereichen nicht zulässig.
Minimal
Typisch
0,5 m ... 15 m
0,5 m ... 17 m
10 m ... 70 m
10 m ... 90 m
2, 3 oder 4
500 mm, 400 mm oder 300 mm
III (IEC 61140)
IP 65 (IEC 60529)
IP 67 (IEC 60529)
3)
19,2 V DC
24 V DC
20 ms
Optisch
Typ 2 (IEC 61496-1)
SIL1 (IEC 61508)
SILCL1 (IEC 62061)
Kategorie 2 (ISO 13849-1)
PL c (ISO 13849-1)
3,0 × 10
-9
X II 3G, X II 3D
X II 3G Ex ec op is IIC T4 Gc
X II 3D Ex tc IIIC T135°C Dc
0 °C < Ta < +55 °C
X
9)
Zone 2, Zone 22
20 Jahre (ISO 13849-1)
Mindestens ein OSSD befindet sich im AUS-Zustand.
0 m/s ... 1,6 m/s
Maximal
28,8 V DC
±10 %
2 s
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten
