5

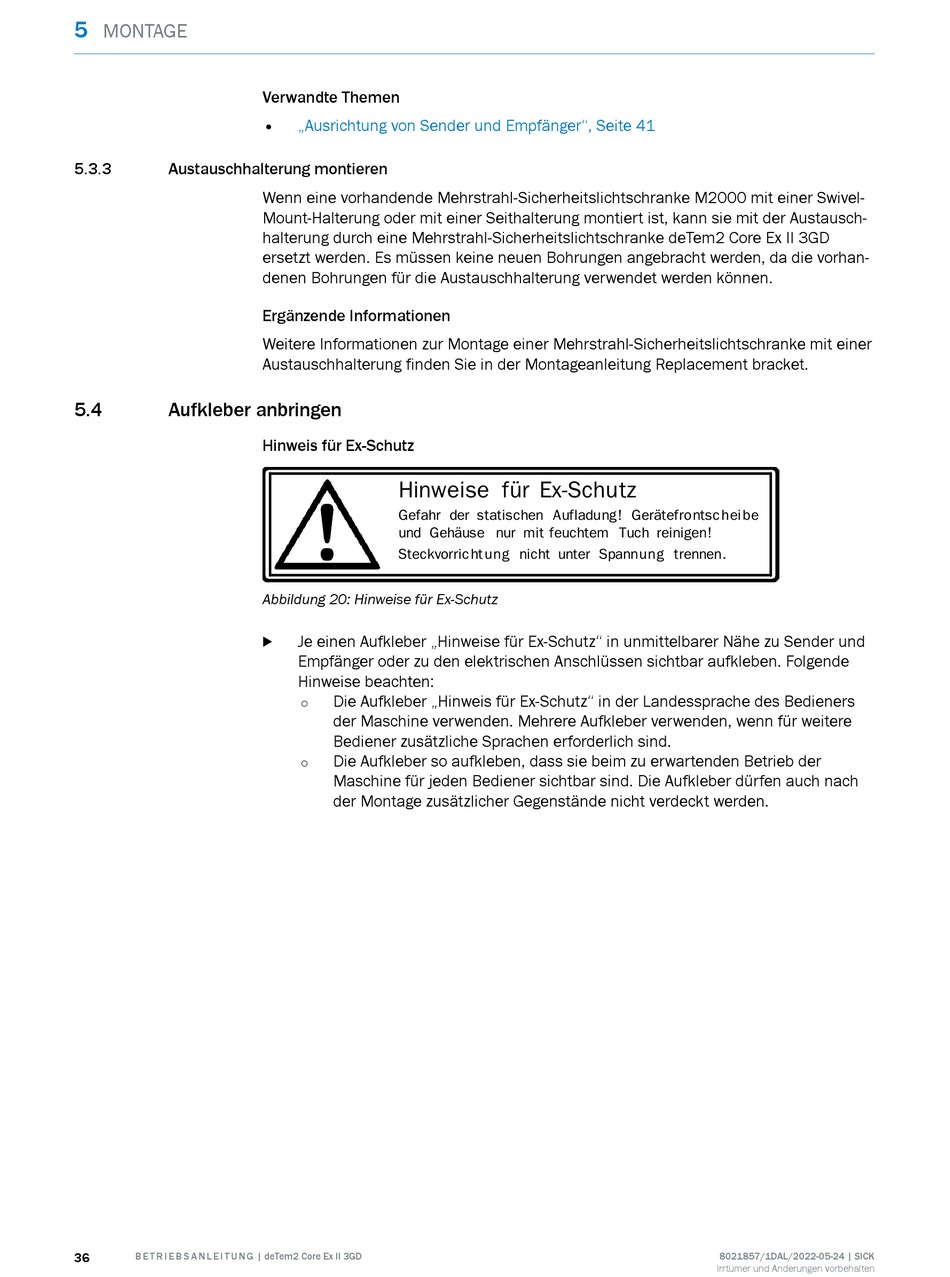

MONTAGE
5.3.3
Austauschhalterung montieren
5.4
Aufkleber anbringen
36
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
Verwandte Themen
•
„Ausrichtung von Sender und Empfänger", Seite 41
Wenn eine vorhandende Mehrstrahl-Sicherheitslichtschranke M2000 mit einer Swivel-
Mount-Halterung oder mit einer Seithalterung montiert ist, kann sie mit der Austausch‐
halterung durch eine Mehrstrahl-Sicherheitslichtschranke deTem2 Core Ex II 3GD
ersetzt werden. Es müssen keine neuen Bohrungen angebracht werden, da die vorhan‐
denen Bohrungen für die Austauschhalterung verwendet werden können.
Ergänzende Informationen
Weitere Informationen zur Montage einer Mehrstrahl-Sicherheitslichtschranke mit einer
Austauschhalterung finden Sie in der Montageanleitung Replacement bracket.
Hinweis für Ex-Schutz
Hinweise für Ex-Schutz
Gefahr der statischen Aufladung! Gerätefrontsc hei be
und Gehäuse nur mit feuchtem Tuch reinigen!
Steckvorric ht ung nicht unter Spannung trennen.
Abbildung 20: Hinweise für Ex-Schutz
Je einen Aufkleber „Hinweise für Ex-Schutz" in unmittelbarer Nähe zu Sender und
b
Empfänger oder zu den elektrischen Anschlüssen sichtbar aufkleben. Folgende
Hinweise beachten:
Die Aufkleber „Hinweis für Ex-Schutz" in der Landessprache des Bedieners
°
der Maschine verwenden. Mehrere Aufkleber verwenden, wenn für weitere
Bediener zusätzliche Sprachen erforderlich sind.
Die Aufkleber so aufkleben, dass sie beim zu erwartenden Betrieb der
°
Maschine für jeden Bediener sichtbar sind. Die Aufkleber dürfen auch nach
der Montage zusätzlicher Gegenstände nicht verdeckt werden.
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten
