5
MONTAGE
32
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
Wichtige Hinweise
HINWEIS
Bei der Montage der QuickFix-Halterung ist Folgendes zu beachten:
•
Die Länge der M5-Schraube ist so zu wählen, dass keine Verletzungsgefahr durch
einen Überstand entsteht
•
Bei der Wahl der Schraubenlänge die Wandstärke und die Senkschraubentiefe der
QuickFix-Halterung berücksichtigen,
HINWEIS
Die QuickFix-Halterung verfügt über eine Kabelführung. Je nach Anbausituation kann
die Kabelführung die Montage erleichtern.
QuickFix-Halterung an einem Maschinen- oder Profilrahmen montieren
Tabelle 3: Seitliche und rückseitige Montage der QuickFix-Halterung
Montageart
Beschreibung
Seitlich
Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich (!).
Mit der M5-Schraube durch den Maschinen- oder Profilrahmen an die
QuickFix-Halterung. Eine Schraubenmutter ist für jede QuickFix-Halterung
erforderlich (").
Mit der M5-Schraube durch die QuickFix-Halterung an den Profilrahmen. Am
Profilrahmen ist ein Nutenstein erforderlich (§).
Rückseitig
Mit der M5-Schraube durch die QuickFix-Halterung an den Maschinen- oder
Profilrahmen. Am Maschinen- oder Profilrahmen ist eine Schraubenmutter
oder eine Gewindebohrung erforderlich ($).
!
"
§

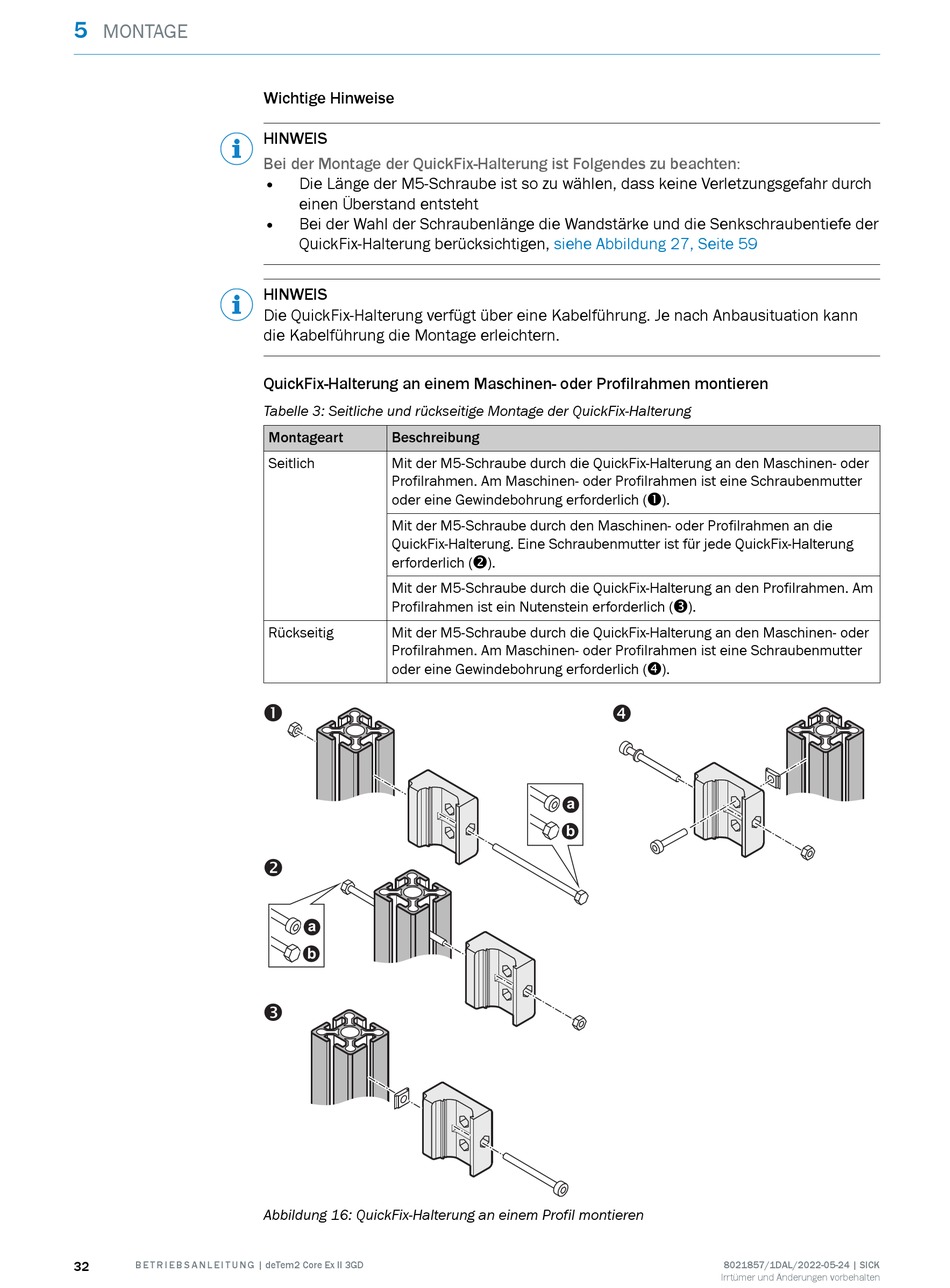

Abbildung 16: QuickFix-Halterung an einem Profil montieren
siehe Abbildung 27, Seite 59
$
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten
