GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht erkannt.
Das Ende mit dem Leitungsanschluss muss bei Sender und Empfänger in die
b
gleiche Richtung zeigen.
s

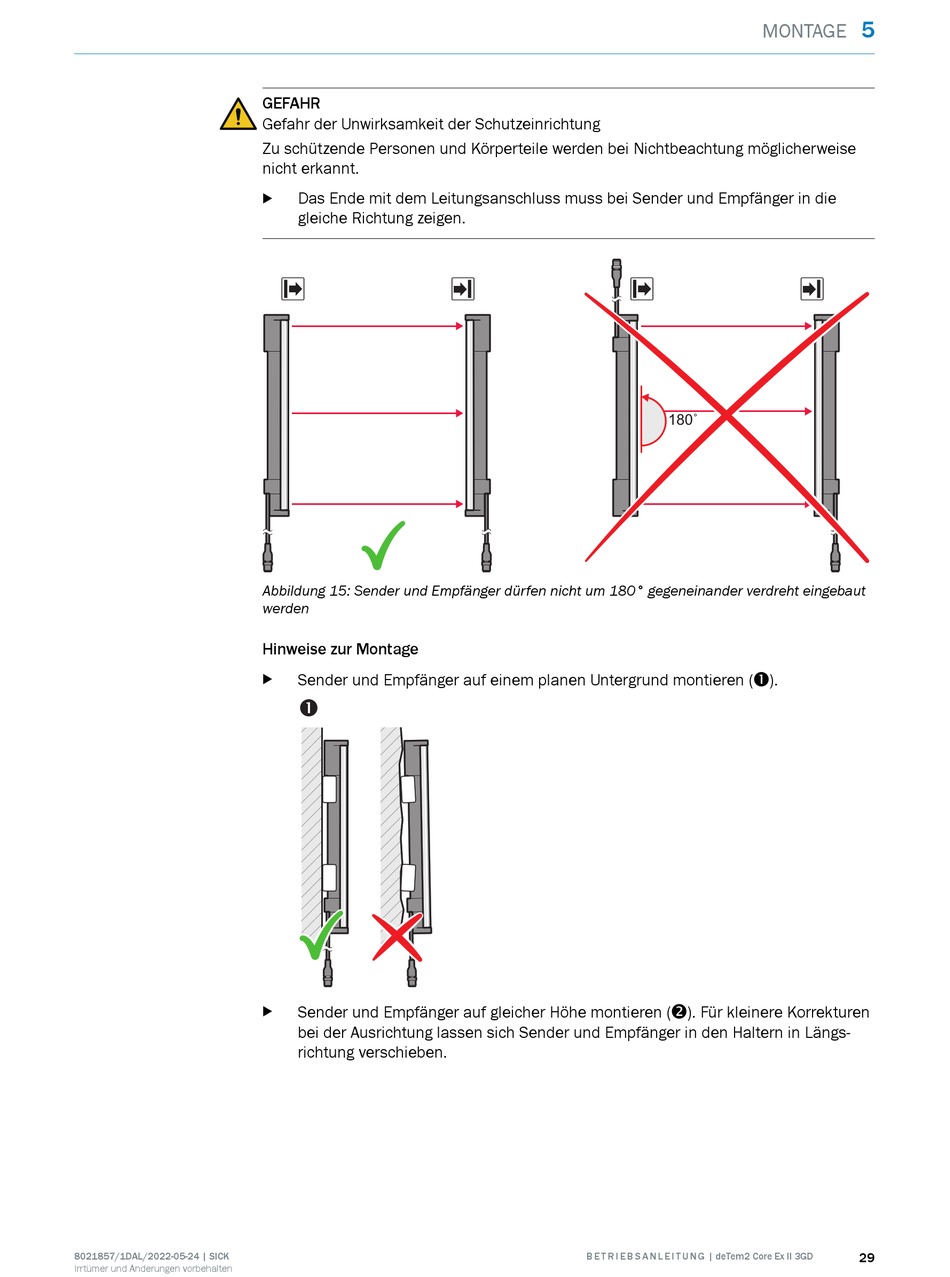

Abbildung 15: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
Hinweise zur Montage
Sender und Empfänger auf einem planen Untergrund montieren (!).
b
!
Sender und Empfänger auf gleicher Höhe montieren ("). Für kleinere Korrekturen
b
bei der Ausrichtung lassen sich Sender und Empfänger in den Haltern in Längs‐
richtung verschieben.
r
s
B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
