PROJEKTIERUNG
22

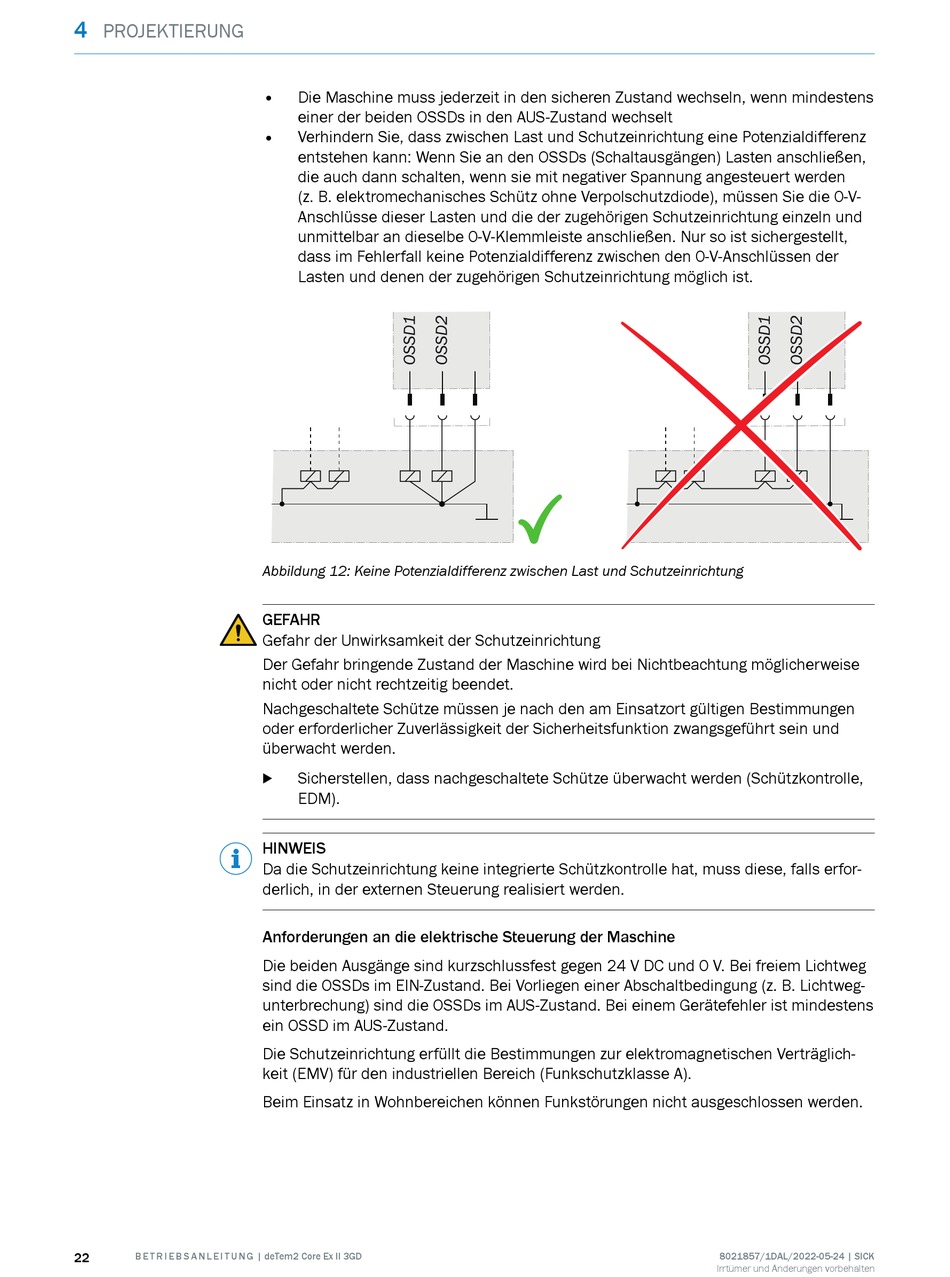

B E T R I E B S A N L E I T U N G | deTem2 Core Ex II 3GD
•
Die Maschine muss jederzeit in den sicheren Zustand wechseln, wenn mindestens
einer der beiden OSSDs in den AUS-Zustand wechselt
•
Verhindern Sie, dass zwischen Last und Schutzeinrichtung eine Potenzialdifferenz
entstehen kann: Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen,
die auch dann schalten, wenn sie mit negativer Spannung angesteuert werden
(z. B. elektromechanisches Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-
Anschlüsse dieser Lasten und die der zugehörigen Schutzeinrichtung einzeln und
unmittelbar an dieselbe 0-V-Klemmleiste anschließen. Nur so ist sichergestellt,
dass im Fehlerfall keine Potenzialdifferenz zwischen den 0-V-Anschlüssen der
Lasten und denen der zugehörigen Schutzeinrichtung möglich ist.
Abbildung 12: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Nachgeschaltete Schütze müssen je nach den am Einsatzort gültigen Bestimmungen
oder erforderlicher Zuverlässigkeit der Sicherheitsfunktion zwangsgeführt sein und
überwacht werden.
Sicherstellen, dass nachgeschaltete Schütze überwacht werden (Schützkontrolle,
b
EDM).
HINWEIS
Da die Schutzeinrichtung keine integrierte Schützkontrolle hat, muss diese, falls erfor‐
derlich, in der externen Steuerung realisiert werden.
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlussfest gegen 24 V DC und 0 V. Bei freiem Lichtweg
sind die OSSDs im EIN-Zustand. Bei Vorliegen einer Abschaltbedingung (z. B. Lichtweg‐
unterbrechung) sind die OSSDs im AUS-Zustand. Bei einem Gerätefehler ist mindestens
ein OSSD im AUS-Zustand.
Die Schutzeinrichtung erfüllt die Bestimmungen zur elektromagnetischen Verträglich‐
keit (EMV) für den industriellen Bereich (Funkschutzklasse A).
Beim Einsatz in Wohnbereichen können Funkstörungen nicht ausgeschlossen werden.
8021857/1DAL/2022-05-24 | SICK
Irrtümer und Änderungen vorbehalten
