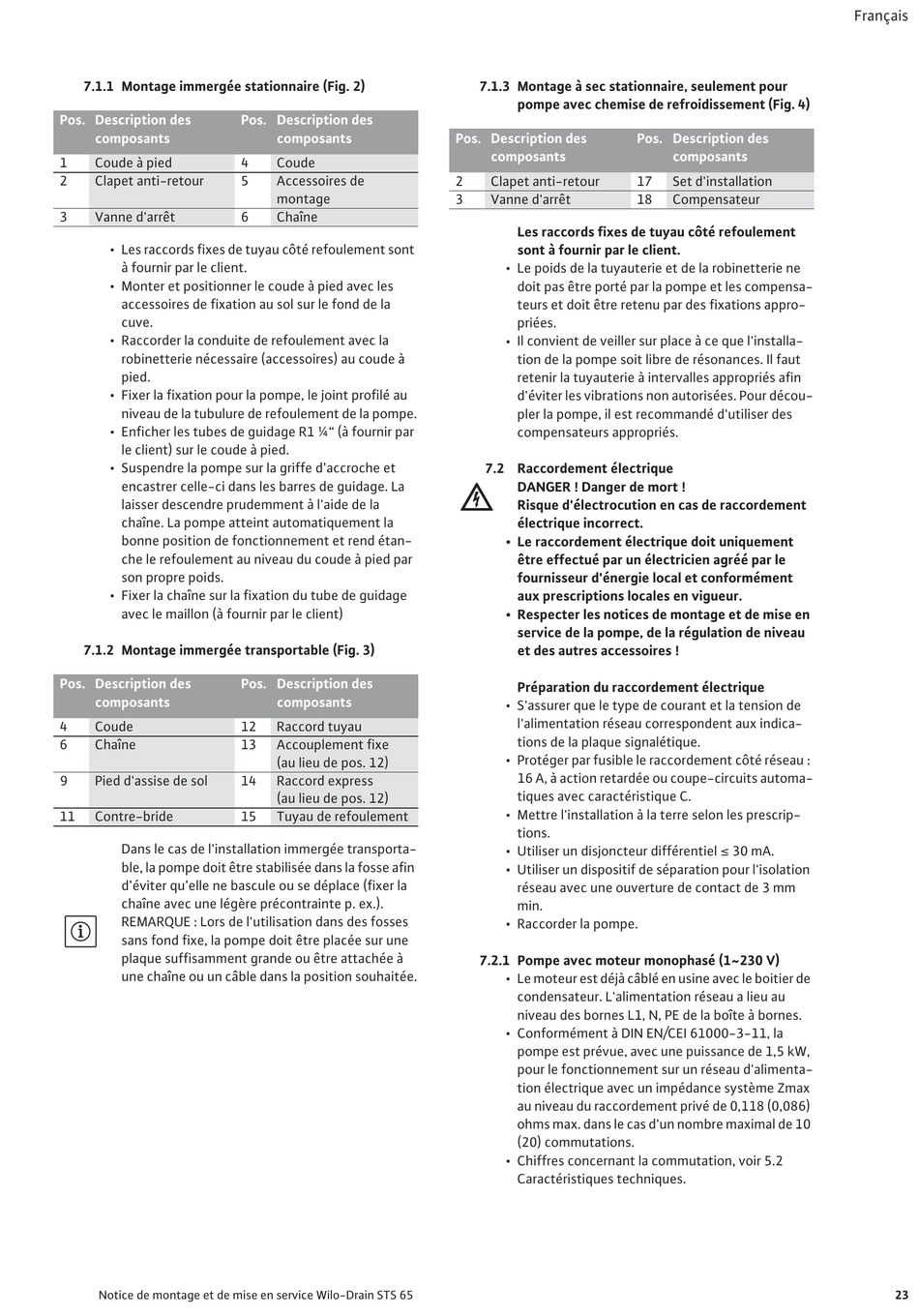

7.1.1 Montage immergée stationnaire (Fig. 2)
Pos. Description des
composants
1 Coude à pied
2 Clapet anti-retour
3 Vanne d'arrêt
• Les raccords fixes de tuyau côté refoulement sont
à fournir par le client.
• Monter et positionner le coude à pied avec les
accessoires de fixation au sol sur le fond de la
cuve.
• Raccorder la conduite de refoulement avec la
robinetterie nécessaire (accessoires) au coude à
pied.
• Fixer la fixation pour la pompe, le joint profilé au
niveau de la tubulure de refoulement de la pompe.
• Enficher les tubes de guidage R1 ¼" (à fournir par
le client) sur le coude à pied.
• Suspendre la pompe sur la griffe d'accroche et
encastrer celle-ci dans les barres de guidage. La
laisser descendre prudemment à l'aide de la
chaîne. La pompe atteint automatiquement la
bonne position de fonctionnement et rend étan-
che le refoulement au niveau du coude à pied par
son propre poids.
• Fixer la chaîne sur la fixation du tube de guidage
avec le maillon (à fournir par le client)
7.1.2 Montage immergée transportable (Fig. 3)
Pos. Description des
composants
4 Coude
6 Chaîne
9 Pied d'assise de sol
11 Contre-bride
Dans le cas de l'installation immergée transporta-
ble, la pompe doit être stabilisée dans la fosse afin
d'éviter qu'elle ne bascule ou se déplace (fixer la
chaîne avec une légère précontrainte p. ex.).
REMARQUE : Lors de l'utilisation dans des fosses
sans fond fixe, la pompe doit être placée sur une
plaque suffisamment grande ou être attachée à
une chaîne ou un câble dans la position souhaitée.
Notice de montage et de mise en service Wilo-Drain STS 65
Pos. Description des
composants
4 Coude
5 Accessoires de
montage
6 Chaîne
Pos. Description des
composants
12 Raccord tuyau
13 Accouplement fixe
(au lieu de pos. 12)
14 Raccord express
(au lieu de pos. 12)
15 Tuyau de refoulement
7.1.3 Montage à sec stationnaire, seulement pour
pompe avec chemise de refroidissement (Fig. 4)
Pos. Description des
composants
2 Clapet anti-retour
3 Vanne d'arrêt
Les raccords fixes de tuyau côté refoulement
sont à fournir par le client.
• Le poids de la tuyauterie et de la robinetterie ne
doit pas être porté par la pompe et les compensa-
teurs et doit être retenu par des fixations appro-
priées.
• Il convient de veiller sur place à ce que l'installa-
tion de la pompe soit libre de résonances. Il faut
retenir la tuyauterie à intervalles appropriés afin
d'éviter les vibrations non autorisées. Pour décou-
pler la pompe, il est recommandé d'utiliser des
compensateurs appropriés.
7.2 Raccordement électrique
DANGER ! Danger de mort !
Risque d'électrocution en cas de raccordement
électrique incorrect.
• Le raccordement électrique doit uniquement
être effectué par un électricien agréé par le
fournisseur d'énergie local et conformément
aux prescriptions locales en vigueur.
• Respecter les notices de montage et de mise en
service de la pompe, de la régulation de niveau
et des autres accessoires !
Préparation du raccordement électrique
• S'assurer que le type de courant et la tension de
l'alimentation réseau correspondent aux indica-
tions de la plaque signalétique.
• Protéger par fusible le raccordement côté réseau :
16 A, à action retardée ou coupe-circuits automa-
tiques avec caractéristique C.
• Mettre l'installation à la terre selon les prescrip-
tions.
• Utiliser un disjoncteur différentiel i 30 mA.
• Utiliser un dispositif de séparation pour l'isolation
réseau avec une ouverture de contact de 3 mm
min.
• Raccorder la pompe.
7.2.1 Pompe avec moteur monophasé (1~230 V)
• Le moteur est déjà câblé en usine avec le boitier de
condensateur. L'alimentation réseau a lieu au
niveau des bornes L1, N, PE de la boîte à bornes.
• Conformément à DIN EN/CEI 61000-3-11, la
pompe est prévue, avec une puissance de 1,5 kW,
pour le fonctionnement sur un réseau d'alimenta-
tion électrique avec un impédance système Zmax
au niveau du raccordement privé de 0,118 (0,086)
ohms max. dans le cas d'un nombre maximal de 10
(20) commutations.
• Chiffres concernant la commutation, voir 5.2
Caractéristiques techniques.
Pos. Description des
composants
17 Set d'installation
18 Compensateur
