iTHERM CompactLine TM311
Auswahl
Werkseinstellung
Zusätzliche Information
Endress+Hauser
• Hysteresis normally open
• Hysteresis normally closed
• Window normally open
• Window normally closed
• Off
Hysteresis normally open (oder gemäß Bestellangaben)
Auswahl
• Hysteresis normally open
Der Schaltausgang wird als Schließer mit Hystereseeigenschaft festgelegt (mittels SP
und RSP).
• Hysteresis normally closed
Der Schaltausgang wird als Öffner mit Hystereseeigenschaft festgelegt (mittels SP und
RSP).
• Window normally open
Der Schaltausgang wird als Schließer mit Fenstereigenschaft festgelegt (mittels SP und
RSP).
• Window normally closed
Der Schaltausgang wird als Öffner mit Fenstereigenschaft festgelegt (mittels SP und
RSP).
• Off
Die Schalterfunktion ist nicht aktiv.

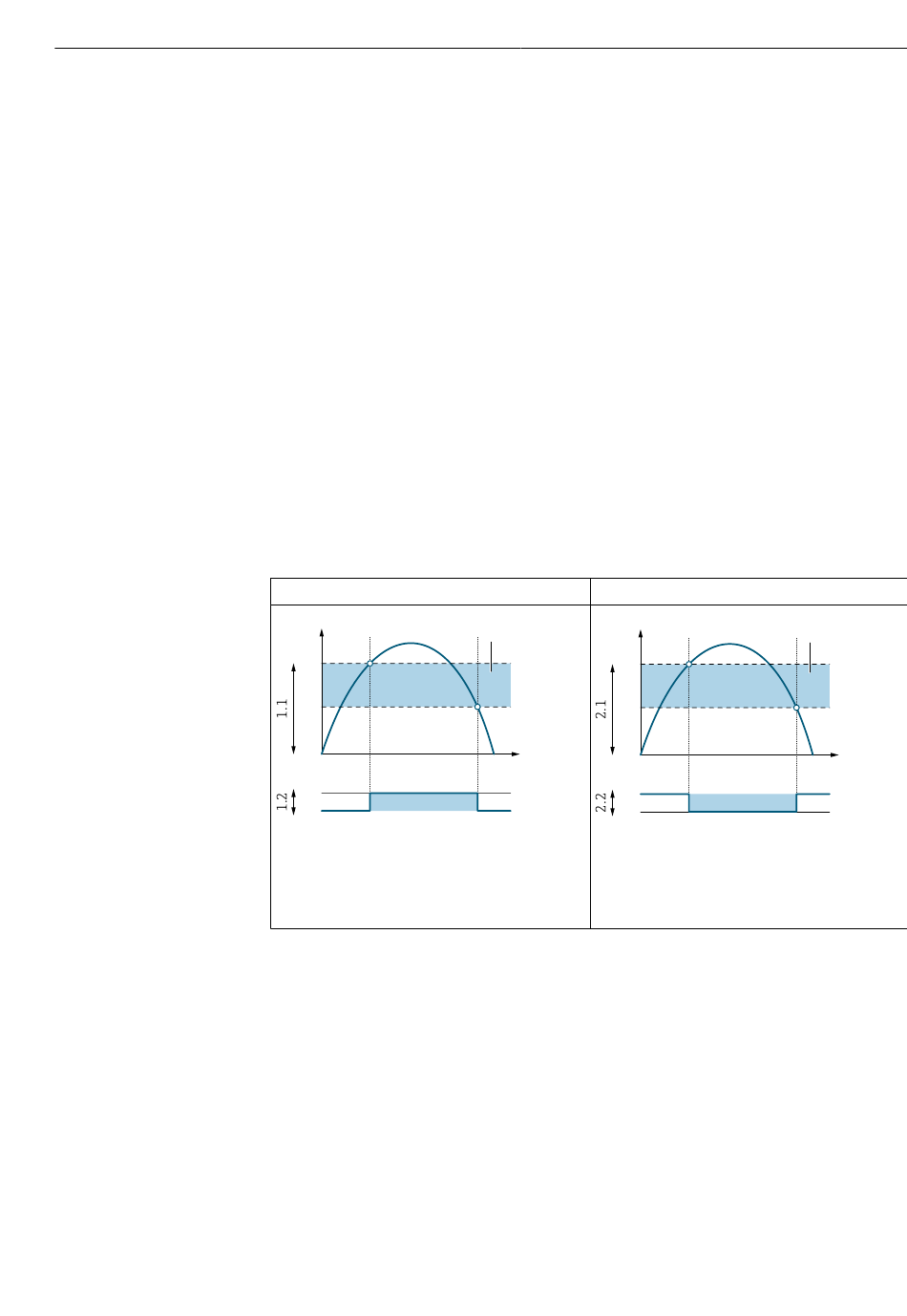

Hysteresis normally open
T
A
On
Off
1.1 Eingangsgröße
1.2 Schaltausgang
A Schaltpunkt (SP)
B Rückschaltpunkt (RSP)
C Hysterese
Hysteresis normally closed
T
C
B
t
On
Off
A0040967
2.1 Eingangsgröße
2.2 Schaltausgang
A Schaltpunkt (SP)
B Rückschaltpunkt (RSP)
C Hysterese
Übersicht Bedienmenü IO-Link
C
A
B
t
A0040371
