Das ist besonders zu berücksichtigen bei T-Stücken, da die Eintauchlänge konstruktiv
bedingt sehr kurz ist und dadurch eine erhöhte Messabweichung zustande kommt. Es wird
daher empfohlen, Eckstücke mit QuickSens-Sensoren zu verwenden.
Bei Rohren mit kleinen Nenndurchmessern empfiehlt es sich, dass die Spitze des
Thermometers weit genug in den Prozess ragt, um über die Achse der Rohrleitung
hinaus zu reichen. Eine andere Lösung kann ein schräger Einbau sein (4). Bei der
Bestimmung der Eintauch- bzw. Einstecklänge müssen alle Parameter des Thermo-
meters und des zu messenden Mediums berücksichtigt werden (z. B. Durchflussge-
schwindigkeit, Prozessdruck).
A
1
2
3
7
4

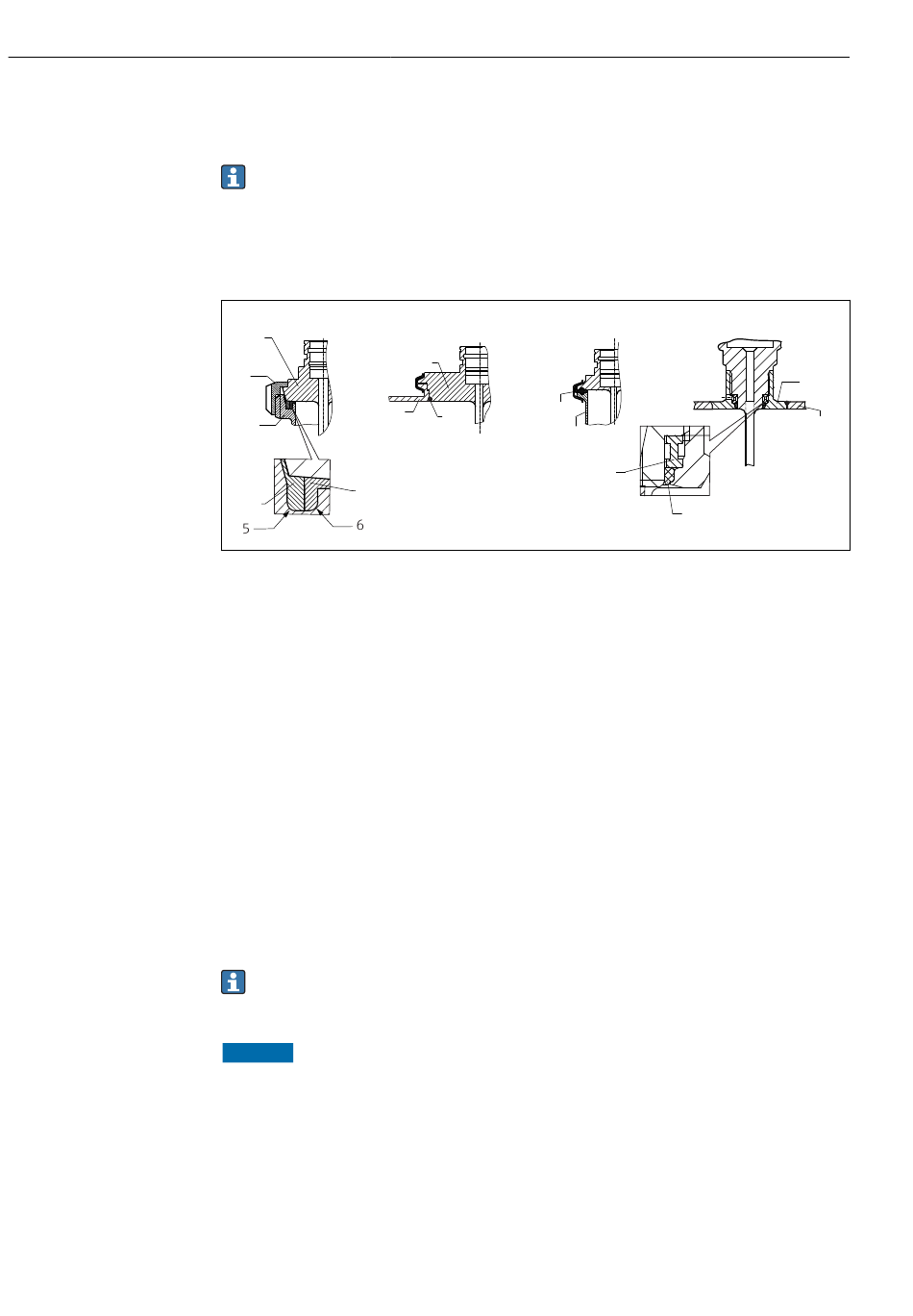

 3 Detaillierte Einbauhinweise bei hygienegerechter Installation
A Milchrohrverschraubung nach DIN 11851, nur in Verbindung mit EHEDG bescheinigtem und selbstzentrier-
enden Dichtring
1 Sensor mit Milchrohrverschraubung
2 Nutüberwurfmutter
3 Gegenanschluss
4 Zentrierring
5 R0.4
6 R0.4
7 Dichtungsring
B ®
Varivent - Prozessanschluss für VARINLINE
8 Sensor mit Varivent Anschluss
9 Gegenanschluss
10 O-Ring
C Clamp nach ISO 2852
11 Formdichtung
12 Gegenanschluss
D Prozessanschluss Liquiphant-M G1", horizontaler Einbau
13 Einschweißadapter
14 Behälterwand
15 O-Ring
16 Druckring
Die Gegenstücke für die Prozessanschlüsse sowie die Dichtungen oder Dichtringe sind
nicht im Lieferumfang des Thermometers enthalten. Liquiphant M-Einschweißadap-
ter mit zugehörigen Dichtungssätzen sind als Zubehör erhältlich. →  26
HINWEIS
Im Fehlerfall eines Dichtrings (O-Ring) oder einer Dichtung müssen folgende Maß-
nahmen durchgeführt werden:
‣
Das Thermometer muss ausgebaut werden.
‣
Das Gewinde und die O-Ringnut/Dichtfläche müssen gereinigt werden.
‣
Der Dichtring bzw. die Dichtung müssen ausgetauscht werden.
‣
CIP muss nach dem Einbau durchgeführt werden.
B
8
9 11
10
®
Gehäuse
iTHERM CompactLine TM311
C
12
16
15
Endress+Hauser
D
13
14
A0040345
