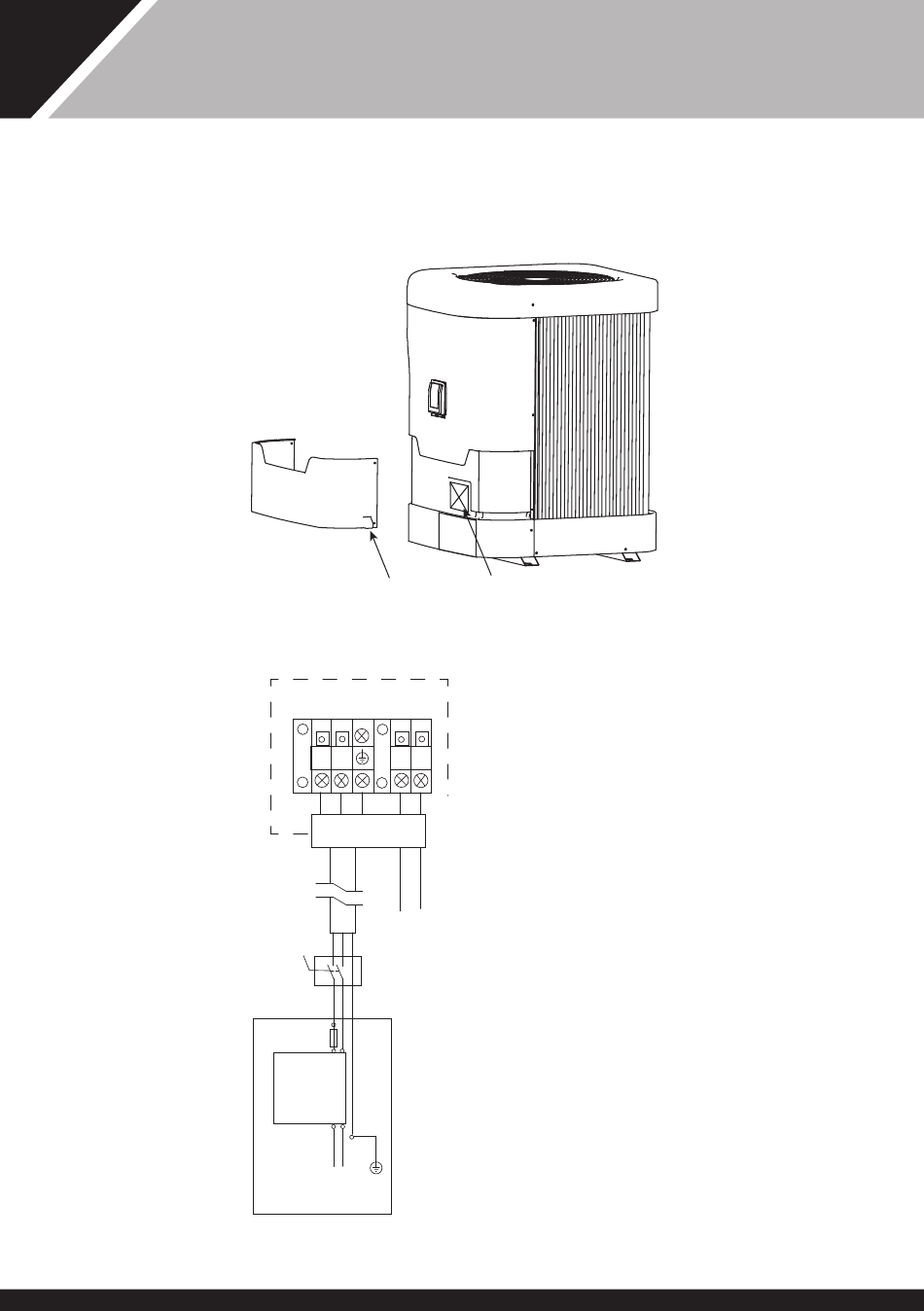

3�8 PODŁĄCZANIE POMPY CIEPŁA DO ZASILANIA
1005759 WYDANIE 5
Punkt wejściowy kabli
Jednofazowy
Zaciski w obudowie elektrycznej pompy ciepła
Zaciski Zaciski
zasilania pompy
L N P1 P2
Zacisk kablowy
Kabel
zasilający
Izolator rozłączający wszystkie
bieguny zamontowane w
odległości 2 m od pompy ciepła
w linii wzroku
Bezpiecznik/
MCB
Wyłącznik
różnicowo-
prądowy
L N
Skrzynka rozdzielcza
Uziemiony zasilacz
230 V 50 Hz
Położenie zacisków
Zabezpieczyć kable
za pomocą zacisków
kablowych i przeprowadzić
je przez wloty kablowe
w maszynie
Izolator rozłączający wszy
bieguny zamontowane w
odległości 2 m od pompy c
w linii wzroku
17
