MANUALE D'USO/INSTALLAZIONE

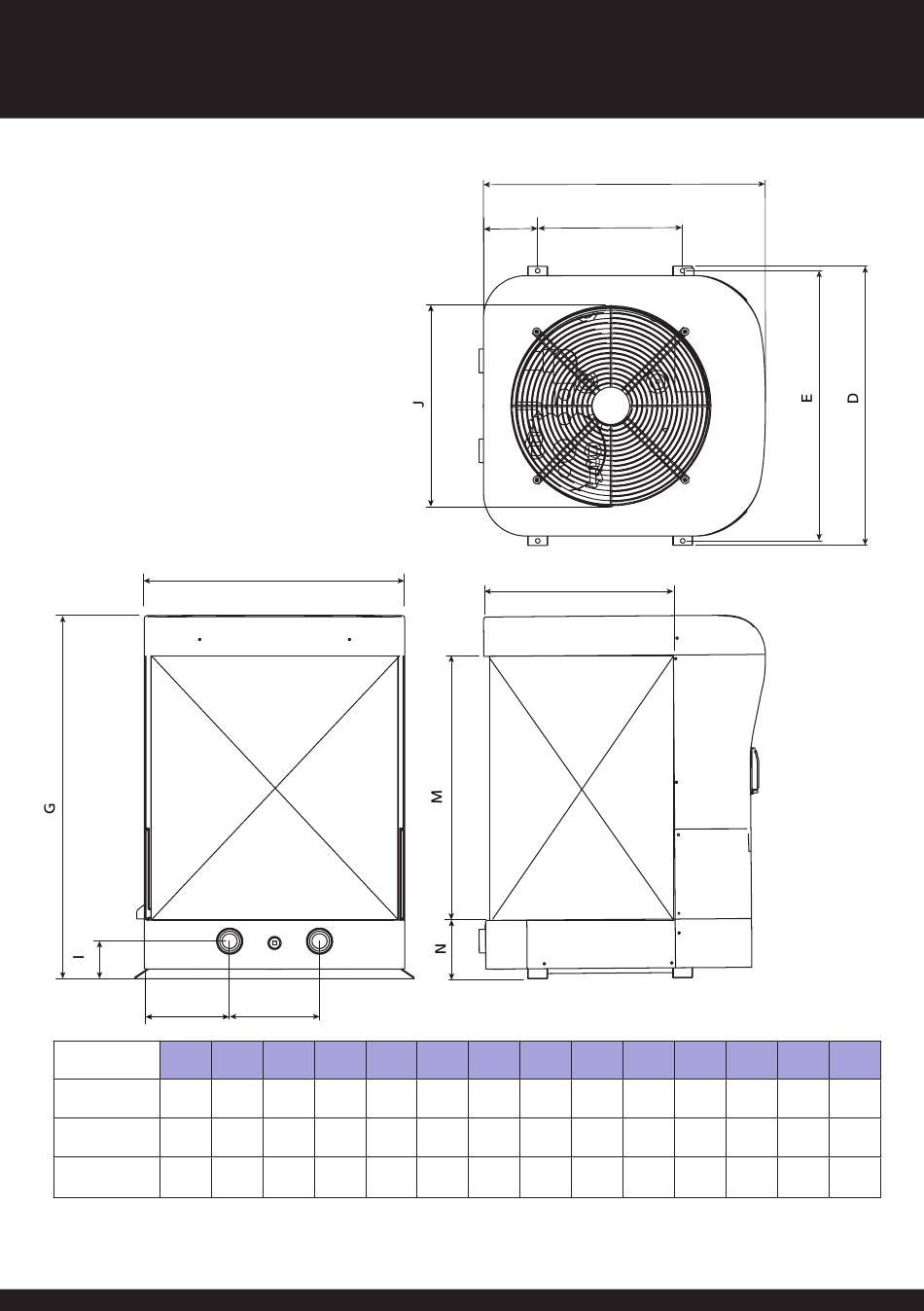

9.0 DIMENSIONI
Water out
Uscita
dell'acqua
K
A B
VPT12 ALX
650 98
VPT16 ALX
650 98
VPT22 ALX
752 138
28
H
Water in
Ingresso
Drain
Scarico
dell'acqua
F
C D E
362 650 626 220
362 650 626 220
387 745 721 240
C
B
L
F G H I
835 600 92
835 600 92
967 695 92
A
Display
J K L M
490 190 430 588
490 190 430 588
530 228 505 705
1005759 EDIZIONE 5
N
130
130
157
