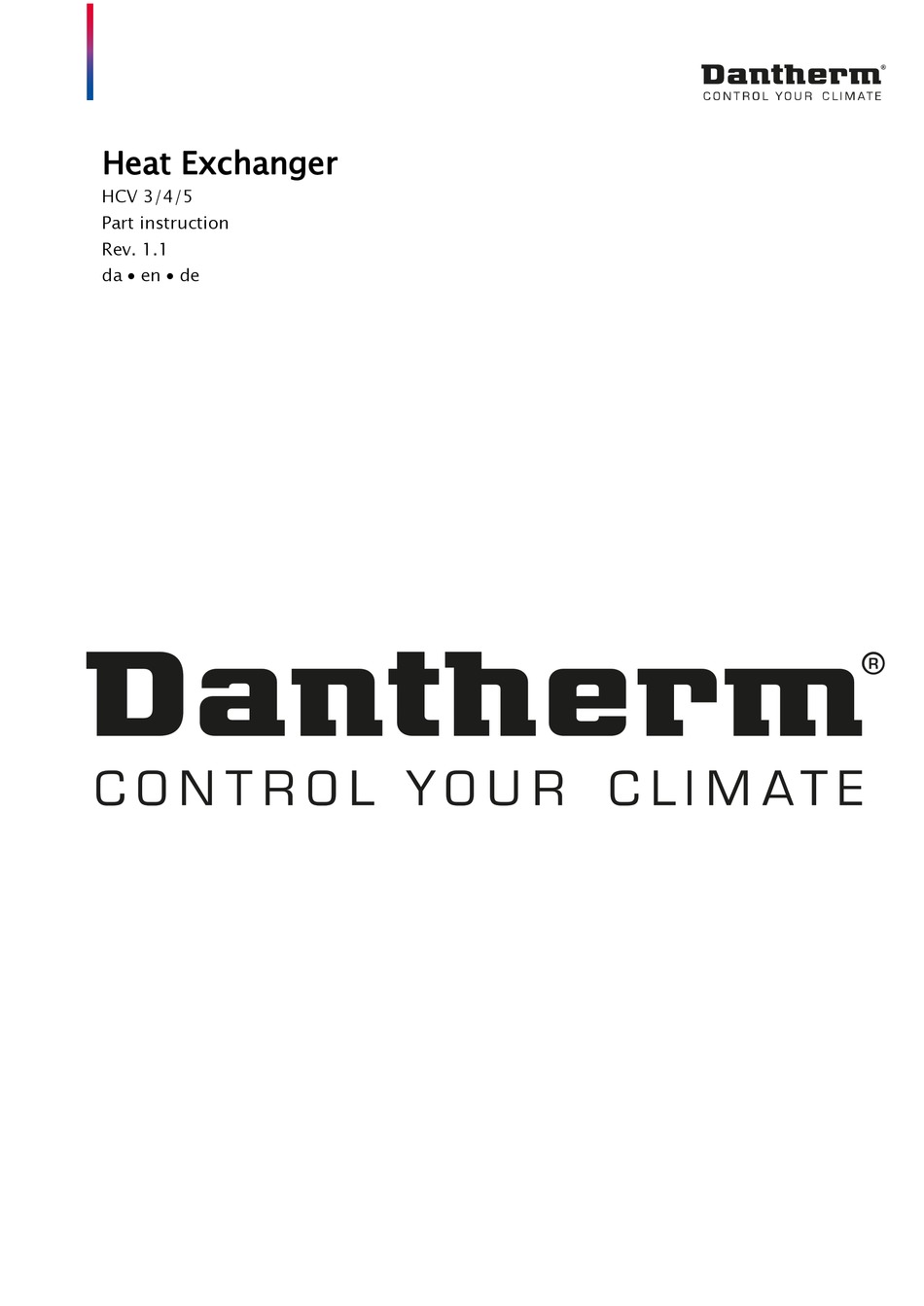

- Seite 1 Heat Exchanger HCV 3/4/5 Part instruction Rev. 1.1 da en de...
- Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
- Seite 3 Sådan udskiftes varmeveksleren Hvornår? Varmeveksleren skal kun udskiftes, hvis den er i stykker, fx synlige skader. Værktøj Sørg for at have følgende værktøj klar inden du begynder: Torx 10 skruetrækker 3 mm unbraco nøgle Vigtigt! Kun trænet og certificeret personale må udskifte dele ...
- Seite 4 Sådan udskiftes varmeveksleren, fortsat Procedure, fortsat Trin Handling Tag basisbrugerpanelet ud af polysty- renfronten og lad den hænge ned. Afmonter evt. stikket bag batteridæks- let og placer brugerpanelet forsvarligt indtil reparationen/eftersynet er fær- digt. Bemærk kabelføringen, da det er vig- tigt at placere dette korrekt ved mon- tagen.
- Seite 5 Sådan udskiftes varmeveksleren, fortsat Procedure, fortsat Trin Handling Fjern filteret ovenfor varmeveksleren Fjern gummiisoleringsrullen over var- meveksleren > 2012 Løft varmeveksleren forsigtigt op og træk den forsigtigt ud Tag den nye varmeveksler. Placer varmeveksleren i aggregatet. Bemærk at pilen på varmeveksleren skal vende ud mod fronten og opad Monter filteret igen (bemærk retningen på...
- Seite 6 How to replace the heat exchanger When? The heat exchanger only needs to be replaced if it is faulty, e.g. visible damages. Tools Make sure you have the following tools ready before you begin: Torx 10 screwdriver 3 mm hex key Important! ...
- Seite 7 How to replace the heat exchanger, continued Procedure, continued Step Action Remove the basic user panel from the styrene front and let it hang down. Disconnect the plug behind the battery cover and store the user panel securely until the repair/maintenance has been finished.
- Seite 8 How to replace the heat exchanger, continued Procedure, continued Step Action Remove the filter above the heat ex- changer Remove the rubber insulating roll above the heat exchanger > 2012 Lift up carefully the heat exchanger and pull it carefully out Take the new heat exchanger.
-
Seite 9: So Wird Der Wärmetauscher Ausgetauscht
So wird der Wärmetauscher ausgetauscht Wann? Der Wärmetauscher muss nur ausgetauscht werden, wenn er kaputt ist, z.B. sichtbare Schäden. Werkzeug Sie benötigen folgendes Werkzeug für diese Aufgabe: Torx 10 Schraubenzieher 3 mm Inbusschlüssel Wichtig! Die Teile dürfen ausschließlich von geschultem und zertifiziertem Personal ausge- führt werden. - Seite 10 So wird der Wärmetauscher ausgetauscht, fortgesetzt Vorgehensweise, Stufe Handhabung fortgesetzt Entnehmen Sie das Bedienungspanell von der Polystyrenfronte und lassen Sie es herunterhängen. Montieren Sie evt. den Stecker hinter dem Batterie- decksel ab und platzieren Sie das Be- dienungspaneel sorgfältig, bis die Re- paratur/vorbäugende Wartung abge- schlossen ist.
- Seite 11 So wird der Wärmetauscher ausgetauscht, fortgesetzt Vorgehensweise, Stufe Handhabung fortgesetzt Entfernen Sie den Filter über dem Wärmetauscher Entfernen Sie die Gummiisolierungs- rolle über dem Wärmetauscher > 2012 Heben Sie den Wärmetauscher und entziehen Sie ihn vorsichtig Nehmen Sie den neuen Wärmetau- scher.
- Seite 13 +(0) 121 133 70 infodk@dantherm.com dantherm.no@dantherm.com infose@dantherm.com www.dantherm.com www.dantherm.no www.dantherm.se Dantherm Air Handling (Suzhou) Ltd. Dantherm Limited Dantherm Air Handling Inc. Bldg#9, No.855 Zhu Jiang Rd., 12 Windmill Business Park 110 Corporate Drive, Suite K Suzhou New District, Jiangsu Windmill Road, Clevedon...
- Seite 14 Dantherm Air Handling A/S Marienlystvej 65 7800 Skive Denmark www.dantherm.com service@dantherm.com...
