Topcal S CPC300
Messeinrichtung
Endress+Hauser
Eine komplette Messeinrichtung besteht aus folgenden Komponenten:
• Topcal S CPC300
• pneumatisch angesteuerte Wechselarmatur (z.B. Cleanfit-Serie) mit pneumatischen oder induktiven End-
schaltern
• pH-Elektrode
• Elektrodenkabel
• Pufferlösungen und Reinigungsmittel
• Spülblock (optional; für Medien, die über Zusatzventile gesteuert werden).
1
10
11
12
13

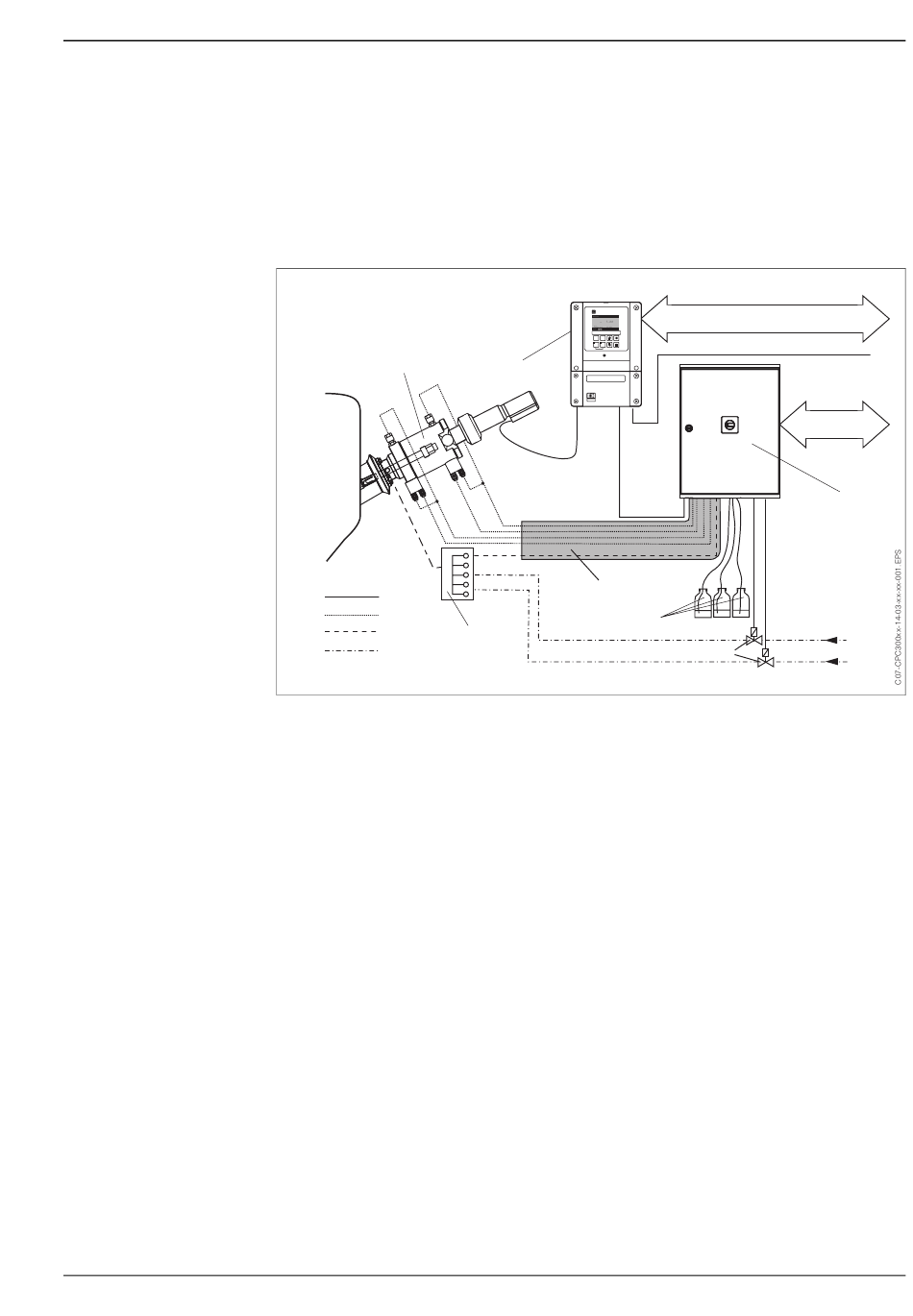

Komplette Messeinrichtung im Nicht-Ex-Bereich
1
Wechselarmatur Cleanfit CPA475
2
Messumformer Mycom S CPM153
3
Steuereinheit CPG300
4
Hilfsenergie für Mycom S CPM153
5
Versorgungs-/ Steuerkabel
6
Multischlauch
7
Kanister für Reinigungs-, Pufferlösungen
8
Spülblock CPR40 mit integrierten Rückschlagventilen (optional)
12 Puffer / Reiniger von Steuereinheit
A
Melde- und Steuersignale: Armaturenposition, Programmstatus, Armatur verfahren, Programm-Stopp
B
Holdeingang, sechs Relaiskontakte, 2 x Stromausgang 0/4 ... 20 mA
Kundenseitig beizustellen:
9
Zusatzventile
10 elektrische Leitungen
11 Druckluft
13 Heißdampf / Wasser / andere Reinigungsmittel, druckbeaufschlagt (optional)
ENDRESS+HAUSER
ENDRESS+HAUSER
MYCOM S CPM 153
MYCOM S CPM 153
Hold
Aus
MEAS
CAL
CAL
DIAG
PARAM
?
2
5
6
8
7
9
B
4
A
3
3
