Seite 1 Products Solutions Services GP01151F/00/DE/01.20 71499369 2020-08-31 Beschreibung Geräteparameter Prosonic S FMU90 Füllstandmessung Durchflussmessung über offenen Kanälen...

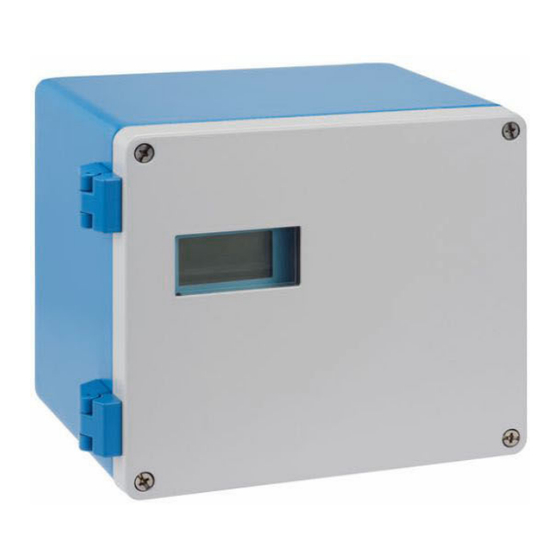

Seite 2 Prosonic S FMU90 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Prosonic S FMU90 Inhaltsverzeichnis Inhaltsverzeichnis Menü "Füllstand → Füllstand (FST) Menü "Gerätekonfig." ... . 164 N" ....... . . 4 Untermenü...
Seite 4: Menü "Füllstand → Füllstand (Fst)
Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Untermenü "Grundabgleich" 1.1.1 Parameterseite "FST N Sensorwahl" Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Sen- sorwahl ‣ FST N Sensorwahl...
Seite 5: Detektiert
Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Zusätzliche Information • Für die Sensoren FDU9x: Option automatisch wählen. Prosonic S erkennt den Typ des angeschlossenen Sensors dann automatisch. • Für die Sensoren FDU8x: Sensortyp explizit angeben. Nach Sensortausch Prosonic S erkennt den neuen Sensortyp automatisch. Die Messung wird fortgesetzt.
Seite 6: Navigation
Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.1.2 Parameterseite "FST N Anw. Param." Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Anw. Param. Tankgeometrie Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Anw. Param. → Tankgeo-...
Seite 7 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Werkseinstellung Flüssig Zusätzliche Information Bei nicht eindeutig klassifizierbarer Mediumseigenschschaft: Option unbekannt wäh- len. Messbedingungen Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Anw. Param. → Messbe- dingungen Beschreibung Messbedingungen angeben.
Seite 8 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Bedeutung der Optionen • Standard fl. • Für Flüssigkeitsanwendungen, die in keine der folgenden Gruppen passen. • Durchschnittliche Filterwerte und Integrationszeit • Oberfl. ruhig • Für Lagertanks mit Tauchrohr oder Bodenbefüllung •...
Seite 9: Werkseinstellung
Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" 1.1.3 Parameterseite "FST N Leer Abgl." Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Leer Abgl. Leer E Navigation  Füllstand → Füllstand N → Grundabgleich → FST N Leer Abgl. → Leer E Beschreibung Leerdistanz E angeben.
Seite 10 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.1.4 Parameterseite "FST N Voll Abgl." Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Voll Abgl. Voll F Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Voll Abgl. → Voll F Beschreibung Messspanne F angeben.
Seite 11 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" 1.1.5 Parmeterseite "FST N Einheit" Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Ein- heit Einh. Füllstand Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Einheit → Einh. Füllstand Beschreibung Füllstandeinheit wählen.
Seite 12 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Distanz Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Einheit → Distanz Beschreibung Zeigt Distanz D zwischen Referenzpunkt des Sensors und Füllgutoberfläche. Zusätzliche Information A0035407  7 Definition der Distanz "D"...
Seite 13 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" 1.1.6 Parameterseite "FST N Linearisier" Verwendung der Linearisierung Die Linearisierung dient zur Umrechnung des Füllstands in beliebige Einheiten. Insbeson- dere lässt sich mit ihr das Volumen oder die Masse in einem beliebig geformten Behälter bestimmen.
Seite 14 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Kundeneinheit Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Linearisier → Kundenein- heit Voraussetzung Form ≠ keine Beschreibung Einheit für den linearisierten Wert wählen. Zusätzliche Information • Die Einheit dient nur zur Anzeige. Eine Umrechnung der Werte erfolgt nicht.
Seite 15 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Zwischenhöhe (H) Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Linearisier → Zwischen- höhe (H) Voraussetzung Form = Fl. Schrägboden, Pyramidenboden oder Konischer Boden Beschreibung Zwischenhöhe H angeben.
Seite 16 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Beschreibung Eingabemodus für die Linearisierungstabelle wählen. Zusätzliche Information Bedeutung der Optionen • lesen Der Tabelleneditor wird geöffnet. Die bestehende Tabelle kann gelesen aber nicht geän- dert werden. • manuell Der Tabelleneditor wird geöffnet. Tabellenpunkte können eingegeben und geändert wer- den.
Seite 17 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" drücken, um die gesamte Zeile zu löschen, einzufügen oder zu verschieben. Durch Drücken von Escape kehrt der Benutzer zum vorherigen Schritt zurück. A0032709 Status Tabelle Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Linearisier → Status...
Seite 18 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.1.7 Parameterseite "FST N Messw. prüf." (Störechoausblendung) (a) (b) (a) (b) A0032724  11 Funktionsweise der Störechoausblendung Die Echokurve (a) enthält ein Störecho und das Füllstandecho. Ohne Ausblendung wird das Störecho ausge- wertet.
Seite 19 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Zusätzliche Information A0035512  12 Angezeigte Distanz d und tatsächliche Distanz D Bedeutung der Optionen • Distanz = ok Zu wählen, wenn d = D. • Dist. zu klein Zu wählen, wenn d < D.
Seite 20 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.1.8 Parameterseite "FST N Dist.Ausbl." Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Dist.Ausbl. Bereich Ausblend Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Dist.Ausbl. → Bereich Aus-...
Seite 21 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" 1.1.9 Parameterseite "FST N Status" Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Status Füllstand N Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Einheit → Füllstand N Beschreibung Zeigt momentan gemessenen Füllstand F.
Seite 22 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Zusätzliche Information Bedeutung der Optionen • Ausbl. aktiv Die Ausblendungskurve wird bei der Signalauswertung berücksichtigt. • Ausbl. inaktiv Die Ausblendungskurve wird bei der Signalauswertung nicht berücksichtigt. Sie bleibt aber im Gerät gespeichert.
Seite 23: Untermenü "Erweit. Abgleich
Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Untermenü "erweit. Abgleich" 1.2.1 Parameterseite "FST N Dist.Ausbl." →  20 1.2.2 Parameterseite "FST N Messw. prüf." Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Messw. prüf.
Seite 24 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.2.3 Parameterseite "FST N Korrektur" Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Kor- rektur Füllhöhenkorrekt Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Korrektur → Füllhöhen-...
Seite 25 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" 1.2.4 Parameterseite "FST N Blockdistanz" Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Blockdistanz Blockdistanz Navigation  Füllstand → Füllstand (FST) N → Grundabgleich → FST N Voll Abgl. → Blockdistanz Beschreibung Zeigt die Blockdistanz (BD) des Sensors.
Seite 26 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.2.5 Parameterseite "FST N Begrenzung" Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Begrenzung Begrenzung Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Begrenzung → Begren-...
Seite 27 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Untere Grenze Navigation  Füllstand → Füllstand (FST) N → erweit. Abgleich → FST N Begrenzung → Untere Grenze Voraussetzung Begrenzung = Untere Grenze oder Unt./Ob.Grenze Beschreibung Untere Grenze für den Messwert angeben.
Seite 28 Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 1.2.6 Parameterseite "FST N Ext. Eing.M" Die Parameter dieser Seite ordnen dem Füllstandkanal N einen oder zwei externe Grenz- schalter M zu (z.B. einen Minimum- und einen Maximum-Grenzwertschalter). Wenn einer der Schalter ein Signal gibt, nimmt der Füllstand einen bestimmten Wert an, unabhängig vom momentanen Echosignal.
Seite 29 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Werkseinstellung Zusätzliche Information Bedeutung der Optionen • aus Kein Einfluss auf das Ausgangssignal • Min (0%) Ausgangssignal: 0% • Max (100%) Ausgangssignal: 100% • Halten Ausgangssignal: Wenn der Grenzschalter ein Signal gibt, wird der Füllstandwert auf sei- nem momentanen Wert gehalten.
Seite 30: Untermenü "Simulation
Menü "Füllstand → Füllstand (FST) N" Prosonic S FMU90 Untermenü "Simulation" 1.3.1 Parameterseite "FST N Simulation" Navigation  Füllstand → Füllstand (FST) N → Simulation → FST N Simula- tion Simulation Navigation  Füllstand → Füllstand (FST) N → Simulation → FST N Simulation → Simulation Beschreibung Simulationsmodus wählen...
Seite 31 Prosonic S FMU90 Menü "Füllstand → Füllstand (FST) N" Sim. Füll. Wert Navigation  Füllstand → Füllstand (FST) N → Simulation → FST N Simulation → Sim. Füll. Wert Voraussetzung Simulation = Sim. Füllstand Beschreibung Zu simulierenden Füllstand eingeben. Sim. Volumenwert Navigation ...
Seite 32: Menü "Durchfluss (Dfl) N
Menü "Durchfluss (Dfl) N" Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Navigation zum Menü: • Bei Betriebsart = Füllst. + Durchfl.: Durchfluss → Durchfluss → Durchfluss (Dfl) N • Bei Betriebsart = Durchfluss: Durchfluss → Durchfluss → Durchfluss (Dfl) N •...
Seite 33: Detektiert
Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Zusätzliche Information • Für die Sensoren FDU9x: Option automatisch wählen. Prosonic S erkennt den Typ des angeschlossenen Sensors dann automatisch. • Für die Sensoren FDU8x: Sensortyp explizit angeben. Nach Sensortausch Prosonic S erkennt den neuen Sensortyp automatisch. Die Messung wird fortgesetzt.
Seite 34 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.1.2 Parameterseite "Dfl N Linearisier" Die Linearisierung dient zur Berechnung des Durchflusses aus dem gemessenen Pegel h. Prosonic S bietet zur Durchflussberechnung folgende Linearisierungstypen: • vorprogrammierte Durchflusskurven für häufig verwendete Rinnen und Wehre •...
Seite 35 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Zusätzliche Information Nach Änderung der Durchflusseinheit: Schaltpunkte der Grenzwertrelais anpassen. Kurve Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Linearisier → Kurve  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundabgleich → Dfl N Line- arisier →...
Seite 36 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 Zusätzliche Information Bedeutung der Optionen • lesen Der Tabelleneditor wird geöffnet. Die bestehende Tabelle kann gelesen aber nicht geän- dert werden. • manuell Der Tabelleneditor wird geöffnet. Tabellenpunkte können eingegeben und geändert wer- den.
Seite 37 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" A0032709 Status Tabelle Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Linearisier → Status Tabelle  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundabgleich → Dfl N Line- arisier →...
Seite 38 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 gamma Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Linearisier → gamma  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundabgleich → Dfl N Line- arisier → gamma...
Seite 39: Werkseinstellung
Prosonic S FMU90 Menü "Durchfluss (Dfl) N" 2.1.3 Parameterseite "Dfl N Leer Abgl." Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Leer Abgl. Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundab- gleich →...
Seite 40 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 A0036694  17 Leerabgleich bei Wehren: Tiefster Punkt der Wehrkrone Ultraschallsensor Parameter "Leer E" Gemessene Distanz Pegel Blockdistanz Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Leer Abgl.
Seite 41 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" 2.1.4 Parameterseite "Durchfluss (Dfl) N" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Durchfluss (Dfl) N Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundab- gleich → Durchfluss (Dfl) N...
Seite 42 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.1.5 Parameterseite "Dfl N Messw. prüf." (Störechoausblendung) (a)(b) A0035533  18 Funktionsweise der Störechoausblendung Die Echokurve (a) enthält ein Störecho und das Füllstandecho. Ohne Ausblendung wird das Störecho ausge- wertet. Die Störechoausblendung erstellt die Ausblendungskurve (b). Diese unterdrückt alle Echos, die sich innerhalb des Ausblendungsbereichs (c) befinden.
Seite 43 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Distanz prüfen Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Messw. prüf. → Distanz prüfen  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundabgleich → Dfl N Messw.
Seite 44 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.1.6 Parameterseite "Dfl N Ausblendung" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Ausblendung Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundab- gleich → Dfl N Ausblendung...
Seite 45 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Zusätzliche Information Bedeutung der Optionen • ja Die Ausblendungskurve wird aufgenommen. • nein Es wird keine Ausblendungskurve aufgenommen. Endress+Hauser...
Seite 46 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.1.7 Parameterseite "Dfl N Status" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Status Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundab- gleich → Dfl N Status Füllstand...
Seite 47 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Status Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Grundabgleich → Dfl N Status → Status  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Grundabgleich → Dfl N Status → Status Beschreibung Status der Störechoausblendung festlegen.
Seite 48: Untermenü "Durchfluss (Dfl) N → Erweit
Menü "Durchfluss (Dfl) N" Prosonic S FMU90 Untermenü "Durchfluss (Dfl) N → erweit. Abgleich" 2.2.1 Parameterseite "Dfl N Ausblendung" →  44 2.2.2 Parameterseite "Dfl N Schleich.Unt." (Schleichmengenunterdrückung) Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N Schleich.Unt.
Seite 49 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" 2.2.3 Parameterseite "Dfl N Distanzkorr" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N Distanzkorr Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → erweit. Abgleich → Dfl N Distanzkorr...
Seite 50 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.2.4 Parameterseite "Dfl N FST Korr." Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N FST Korr. Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → erweit.
Seite 51 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" 2.2.5 Parameterseite "Dfl N Blockdistanz" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N Blockdistanz Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → erweit. Abgleich → Dfl N Blockdistanz...
Seite 52 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.2.6 Parameterseite "Dfl N Begrenzung" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N Begrenzung Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → erweit. Abgleich → Dfl N Begrenzung...
Seite 53 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Obere Grenze Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N Begren- zung → Obere Grenze  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → erweit. Abgleich → Dfl N Begrenzung →...
Seite 54 Menü "Durchfluss (Dfl) N" Prosonic S FMU90 2.2.7 Parameterseite "Dfl N Ext. Eing. M" Die Parameter dieser Seite ordnen dem Durchflusskanal N einen oder zwei Grenzschalter M zu (z.B. einen Minimum- und einen Maximum-Grenzwertschalter). Wenn einer der Schalter ein Signal gibt, nimmt das Ausgangssignal einen bestimmten Wert an, unabhän- gig vom tatsächlich gemessenen Durchfluss.
Seite 55: Funktion
Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Funktion Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → erweit. Abgleich → Dfl N Ext. Eing. M → Funktion  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → erweit. Abgleich → Dfl N Ext.
Seite 56: Untermenü "Durchfluss (Dfl) N → Simulation
Menü "Durchfluss (Dfl) N" Prosonic S FMU90 Untermenü "Durchfluss (Dfl) N → Simulation" 2.3.1 Parameterseite "Dfl N Simulation" Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Simulation → Dfl N Simulation Navigation  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Simula- tion →...
Seite 57 Prosonic S FMU90 Menü "Durchfluss (Dfl) N" Sim. Füll. Wert Navigation  Durchfluss → Durchfluss → Durchfluss (Dfl) N → Simulation → Dfl N Simulation → Sim. Füll. Wert  Durchfluss → Durchfl.1+ Rückst. → Durchfluss (Dfl) → Simulation → Dfl N Simula- tion →...
Seite 58: Menü "Rückstau
Menü "Rückstau" Prosonic S FMU90 Menü "Rückstau" Navigation zum Untermenü Durchfluss → Durchfl. 1+ Rückst → Rückstau Untermenü "Rückstau → Grundabgleich" FMU90 A0035517  22 Rückstauerkennung mit zwei Ultraschallsensoren Oberwassersensor Oberwasserpegel Unterwassersensor Unterwasserpegel Grundlagen zu Rückstau- und Verschmutzungserkennung Die Durchflussmessung kann durch einen Rückstau auf der Unterwasserseite oder durch Verschmutzungen des Gerinnes beeinträchtigt werden.
Seite 59: Detektiert
Prosonic S FMU90 Menü "Rückstau" 3.1.1 Parameterseite "Rückst.Sensorwahl" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückst.Sensorwahl Eingang Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückst.Sensorwahl → Eingang Beschreibung Unterwassersensor angeben. Auswahl • kein Sensor •...
Seite 60 Menü "Rückstau" Prosonic S FMU90 Beschreibung Zeigt Typ des automatisch erkannten Sensors. Endress+Hauser...
Seite 61 Prosonic S FMU90 Menü "Rückstau" 3.1.2 Parameterseite "Rückstau Leerabgl" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstau Leerabgl Leer E Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstau Leerabgl → Leer E Beschreibung Leerdistanz E des Unterwassersensors angeben.
Seite 62: Zusätzliche Information
Menü "Rückstau" Prosonic S FMU90 3.1.3 Parameterseite "Rückstauerfassung" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstauerfassung Verhältnis B Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstauerfassung → Verhältnis B Beschreibung Obere Grenze für den Quotienten h angeben.
Seite 63 Prosonic S FMU90 Menü "Rückstau" 3.1.4 Parameterseite "Verschmutz.Erk." Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Verschmutz.Erk. Verhältnis D Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Verschmutz.Erk. → Verhältnis D Beschreibung Untere Grenze für den Quotienten h angeben.
Seite 64 Menü "Rückstau" Prosonic S FMU90 3.1.5 Parameterseite "Rückstau" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstau Akt.Rückstau FST Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstau → Akt.Rückstau FST Beschreibung Zeigt den aktuellen Unterwasserpegel h Akt.Durchfl.Höhe...
Seite 65: Parameterseite "Rückst Messw Prüf" (Störechoausblendung)
Prosonic S FMU90 Menü "Rückstau" 3.1.6 Parameterseite "Rückst Messw prüf" (Störechoausblendung) (a)(b) A0035533  25 Funktionsweise der Störechoausblendung Die Echokurve (a) enthält ein Störecho und das Füllstandecho. Ohne Ausblendung wird das Störecho ausge- wertet. Die Störechoausblendung erstellt die Ausblendungskurve (b). Diese unterdrückt alle Echos, die sich innerhalb des Ausblendungsbereichs (c) befinden.
Seite 66 Menü "Rückstau" Prosonic S FMU90 Zusätzliche Information A0035534  26 Definition von d und D Bedeutung der Optionen • Distanz = ok Zu wählen, wenn d = D. • Distanz zu klein Zu wählen, wenn d < D. • Distanz zu groß...
Seite 67 Prosonic S FMU90 Menü "Rückstau" 3.1.7 Parameterseite "Rückst Ausblend." Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückst Ausblend. Distanz Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückst Messw prüf → Distanz Beschreibung Zeigt die aktuell gemessene Distanz d des Unterwassersensors.
Seite 68 Menü "Rückstau" Prosonic S FMU90 3.1.8 Parameterseite "Status Rückstau" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Status Rückstau Akt.Rückstau FST Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Grundabgleich → Rückstau → Akt.Rückstau FST Beschreibung...
Seite 69: Untermenü "Rückstau → Erweit. Abgleich
Prosonic S FMU90 Menü "Rückstau" Untermenü "Rückstau → erweit. Abgleich" 3.2.1 Parameterseite "Rückstau Ausblend." 3.2.2 Parameterseite "Rückst.Dist.Korr" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rückst.Dist.Korr Sensor Offset Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich →...
Seite 70 Menü "Rückstau" Prosonic S FMU90 3.2.3 Parameterseite "Rückst. Korrektur" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rückst. Korrektur Füllhöhenkorrekt Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rückst. Kor- rektur → Füllhöhenkorrekt Beschreibung Füllhöhenkorrektur angeben.
Seite 71 Prosonic S FMU90 Menü "Rückstau" 3.2.4 Parameterseite "Rück. Blockdistanz" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rück. Blockdistanz Blockdistanz Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rück. Block- distanz → Blockdistanz Beschreibung Zeigt Blockdistanz des Unterwassersensors.
Seite 72 Menü "Rückstau" Prosonic S FMU90 3.2.5 Parameterseite "Rückst.Begrenzung" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rückst.Begrenzung Begrenzung Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rückst.Begrenzung → Begrenzung Beschreibung Angeben, ob der Messwert nach oben/unten begrenzt werden soll.
Seite 73 Prosonic S FMU90 Menü "Rückstau" Untere Grenze Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Erweiterter Abgleich → Rückst.Begrenzung → Untere Grenze Voraussetzung Begrenzung = Untere Grenze oder Unt./Ob.Grenze Beschreibung Untere Grenze für Unterwasserpegel angeben. Endress+Hauser...
Seite 74: Funktion
Menü "Rückstau" Prosonic S FMU90 3.2.6 Parameterseite "Rücks. ext.Eingang M" Die Parameter dieser Seite ordnen dem Unterwassersensor einen oder zwei Grenzschalter M zu (z.B. einen Minimum- und einen Maximum-Grenzwertschalter). Wenn einer der Schalter ein Signal gibt, nimmt nimmt der Rückstau-Pegel (Füllstand) einen bestimmten Wert an, unabhängig vom momentanen Echosignal.
Seite 75 Prosonic S FMU90 Menü "Rückstau" Zusätzliche Information Bedeutung der Optionen • aus Kein Einfluss auf den Rückstaupegel • Min (0%) Rückstaupegel: 0% • Max (100%) Rückstaupegel: 100% • Halten Der Rückstaupegel wird auf seinem momentanen Wert gehalten. • anwenderspez. Rückstaupegel: der im Parameter Wert definierte Pegel...
Seite 76: Untermenü "Rückstau → Simulation
Menü "Rückstau" Prosonic S FMU90 Untermenü "Rückstau → Simulation" 3.3.1 Parameterseite "Simulat. Rückstau" Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Simulation → Simulat. Rückstau Simulation Navigation  Durchfluss → Durchfl.1+ Rückst. → Rückstau → Simulation → Simulat. Rückstau →...
Seite 77: Menü "Durchflusszähler
Prosonic S FMU90 Menü "Durchflusszähler" Menü "Durchflusszähler" Navigation zum Untermenü: Durchfluss → Durchflusszähler Untermenü "Durchflusszähler → Totalisator" Totalisatoren sind nicht-rücksetzbare Durchflusszähler. Für rücksetzbare Durchfluss- zähler siehe Untermenü Durchflusszähler → Tageszähler. 4.1.1 Parameterseite "Totalisator N" (N = 1 - 3) Navigation ...
Seite 78 Menü "Durchflusszähler" Prosonic S FMU90 Fehlerverhalten Navigation  Durchfluss → Durchflusszähler → Totalisator → Totalisator N → Fehlerverhalten Beschreibung Verhalten des Zählers bei Vorliegen eines Betriebsfehlers festlegen. Zusätzliche Information Bedeutung der Optionen • Stop Der Zähler wird angehalten. • Halten Der Zähler läuft weiter.
Seite 79: Untermenü "Durchflusszähler → Tageszähler
Prosonic S FMU90 Menü "Durchflusszähler" Untermenü "Durchflusszähler → Tageszähler" 4.2.1 Parameterseite "Tageszähler N" (N = 1 - 3) Navigation  Durchfluss → Durchflusszähler → Tageszähler → Tageszähler N Zuordnung Navigation  Durchfluss → Durchflusszähler → Tageszähler → Tageszähler N → Zuordnung Beschreibung Dem Zähler einen Durchflusskanal oder einen aus mehreren Kanälen berechneten Wert...
Seite 80 Menü "Durchflusszähler" Prosonic S FMU90 Zusätzliche Information Bedeutung der Optionen • nein Wert und Überlauf x 10^7 bleiben erhalten. • ja Wert und Überlauf x 10^7 werden auf 0 zurückgesetzt.. Fehlerverhalten Navigation  Durchfluss → Durchflusszähler → Tageszähler → Tageszähler N → Fehlerverhalten Beschreibung Verhalten des Zählers bei Vorliegen eines Betriebsfehlers festlegen.
Seite 81: Zusätzliche Information
Prosonic S FMU90 Menü "Durchflusszähler" Externer Start Navigation  Durchfluss → Durchflusszähler → Tageszähler → Tageszähler N → Externer Start Beschreibung Einen der digitalen Ausgänge (DO) oder für Geräte mit zusätzlichen digitalen Eingängen (FMU90- ********B**) einen der externen Schalteingänge (DigIn) wählen, mit dem der Tageszähler gestartet und gestoppt werden kann.
Seite 82: Menü "Sicherheitseinst
Menü "Sicherheitseinst." Prosonic S FMU90 Menü "Sicherheitseinst." Parameterseite "Ausgang bei Alarm" Navigation  Sicherheitseinst. → Ausgang bei Alarm Ausgang N Navigation  Sicherheitseinst. → Ausgang bei Alarm → Ausgang N Beschreibung Verhalten des Stromausgangs bei Alarm festlegen. Zusätzliche Information Bedeutung der Optionen •...
Seite 83: Parameterseite "Ausg. Echoverlust
Prosonic S FMU90 Menü "Sicherheitseinst." Parameterseite "Ausg. Echoverlust" Navigation  Sicherheitseinst. → Ausg. Echoverlust Füllstand N Navigation  Sicherheitseinst. → Ausg. Echoverlust → Füllstand N Beschreibung Verhalten des Füllstandsignals bei Echoverlust festlegen. Zusätzliche Information Bedeutung der Optionen • Halten Der Füllstandwert bei Auftreten des Echoverlusts wird gehalten.
Seite 84 Menü "Sicherheitseinst." Prosonic S FMU90 Zusätzliche Information [mA] A0036688  30 Rampe bei Echoverlust Verzögerungszeit Positive Rampe Negative Rampe Wert Füllstand N Navigation  Sicherheitseinst. → Ausg. Echoverlust → Wert Füllstand N Voraussetzung Füllstand N = anwenderspez. Beschreibung Wert des Füllstandsignals bei Echoverlust definieren.
Seite 85 Prosonic S FMU90 Menü "Sicherheitseinst." Wert Durchfl. N Navigation  Sicherheitseinst. → Ausg. Echoverlust → Wert Durchfl. N Voraussetzung Durchfluss N = anwenderspez. Beschreibung Wert des Durchflusssignals bei Echoverlust definieren. Endress+Hauser...
Seite 86: Parameterseite "Verzög. Echoverl
Menü "Sicherheitseinst." Prosonic S FMU90 Parameterseite "Verzög. Echoverl." Navigation  Sicherheitseinst. → Verzög. Echoverl. Verzö. Sensor N Navigation  Sicherheitseinst. → Verzög. Echoverl. → Verzö. Sensor N Beschreibung Verzögerungszeit für Echoverlust definieren. Werkseinstellung 60 s Zusätzliche Information Nach einem Echoverlust lässt Prosonic S diese Zeit verstreichen, bevor "Ausg. Echoverlust"...
Seite 87: Parameterseite "Sicherheitsabst
Prosonic S FMU90 Menü "Sicherheitseinst." Parameterseite "Sicherheitsabst." Navigation  Sicherheitseinst. → Sicherheitsabst. Sich. Abst.Sen N Navigation  Sicherheitseinst. → Sicherheitsabst. → Sich. Abst.Sen N Beschreibung Sicherheitsabstand für Sensor N definieren. Zusätzliche Information Definition des Sicherheitsabstands A0036687  31 Definition des Sicherheitsabstands Blockdistanz des Sensors (abhängig vom Sensortyp)
Seite 88 Menü "Sicherheitseinst." Prosonic S FMU90 Der Sicherheitsabstand schließt sich unmittelbar an die Blockdistanz an. Wenn der Füll- stand in den Sicherheitsabstand gelangt, erzeugt Prosonic S eine Warnung oder einen Alarm. Anwendungsbeispiel: Überflutungserkennung bei Sensor FDU90 mit Überflutungsschutz- hülse FMU90 A0035948 ...
Seite 89: Parameterseite "Im Sicherh.abst
Prosonic S FMU90 Menü "Sicherheitseinst." Parameterseite "Im Sicherh.abst." Navigation  Sicherheitseinst. → Im Sicherh.abst. In Sich.Abst.S N Navigation  Sicherheitseinst. → Im Sicherh.abst. → In Sich.Abst.S N Beschreibung Reaktion des Geräts bei Unterschreiten des Sicherheitsabstands festlegen. Zusätzliche Information Bedeutung der Optionen •...
Seite 90: Parameterseite "Reakt. Übertemp
Menü "Sicherheitseinst." Prosonic S FMU90 Parameterseite "Reakt. Übertemp." Navigation  Sicherheitseinst. → Reakt. Übertemp. Übertemp. Sen N (N = 1 - 2) Navigation  Sicherheitseinst. → Reakt. Übertemp. → Übertemp. Sen N Beschreibung Verhalten bei Überschreiten der maximalen Sensortemperatur festlegen.
Seite 91: Parameterseite "Defekt Temp. Sen
Prosonic S FMU90 Menü "Sicherheitseinst." Parameterseite "Defekt Temp. Sen." Navigation  Sicherheitseinst. → Defekt Temp. Sen. Def.Temp.Sen N Navigation  Sicherheitseinst. → Defekt Temp. Sen. → Def.Temp.Sen N Beschreibung Verhalten bei defektem Temperatursensor festlegen. Zusätzliche Information Bedeutung der Optionen • Warnung Das Gerät misst weiter, gibt aber eine Fehlermeldung (A01281 bzw.
Seite 92: Parameterseite "Relaisverzögerung
Menü "Sicherheitseinst." Prosonic S FMU90 Parameterseite "Relaisverzögerung" Navigation  Sicherheitseinst. → Relaisverzögerung Startverz.Relais Navigation  Sicherheitseinst. → Relaisverzögerung → Startverz.Relais Beschreibung Schaltverzögerung der Relais definieren. Werkseinstellung Zusätzliche Information Die Relais schalten nicht alle unmittelbar nach dem Einschalten der Versorgungsspannung sondern nacheinander, jeweils nach der eingestellten Relaisverzögerung. Auf diese Weise lässt sich eine Überlastung des Netzes verhindern.
Seite 93: Funktion
Prosonic S FMU90 Menü "Relais/Steuerung" Menü "Relais/Steuerung" Untermenü "Relaiskonfig." 6.1.1 Parameterseite "Relais N" (N = 1 - 6) (Relaisfunktion) Navigation  Relais/Steuerung → Relaiskonfig. → Relais N Funktion Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Funktion Beschreibung Funktion des Relais festlegen.
Seite 94 Menü "Relais/Steuerung" Prosonic S FMU90 • Alarm / Diagnose → Rückstaualarm Voraussetzung: Es wurde eine Rückstauerkennung konfiguriert. Das Relais zeigt Vorliegen eines Rückstaualarms an. • Alarm / Diagnose → Verschm. Alarm Voraussetzung: Es wurde eine Verschmutzungserkennung konfiguriert. Das Relais zeigt Vorliegen eines Verschmutzungsalarms an.
Seite 95 Prosonic S FMU90 Menü "Relais/Steuerung" A0036325  33 Schaltverhalten des Relais für "Grenzwertart" = "Standard" oder "Tendenz/Geschw" "Einschaltpunkt" > "Ausschaltpunkt" "Ausschaltpunkt" > "Einschaltpunkt" Einschaltpunkt Ausschaltpunkt Relais angezogen Relais abgefallen A0036324  34 Schaltverhalten des Relais für "Grenzwertart" = "Inband" und "Ausserband"...
Seite 96 Menü "Relais/Steuerung" Prosonic S FMU90 Einschaltpunkt Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Einschaltpunkt Voraussetzung Grenzwertart = Standard Beschreibung Einschaltpunkt definieren. Ausschaltpunkt Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Ausschaltpunkt Voraussetzung Grenzwertart = Standard Beschreibung Ausschaltpunkt definieren.
Seite 97 Prosonic S FMU90 Menü "Relais/Steuerung" Unter. Schaltpkt Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Unter. Schaltpkt Voraussetzung Grenzwertart = Inband oder Außerband Beschreibung Unteren Schaltpunkt definieren. Hysterese Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Hysterese Voraussetzung Grenzwertart = Inband oder Außerband...
Seite 98 Menü "Relais/Steuerung" Prosonic S FMU90 Werkseinstellung 1 min Zusätzliche Information A0036676  35 Konfiguration eines Zeitimpulsrelais Impulszeit Impulsbreite Relais angezogen Relais abgefallen Zähleinheit Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Zähleinheit Voraussetzung Funktion = Zählimpuls Beschreibung Volumeneinheit für die Durchflusszählung wählen.
Seite 99 Prosonic S FMU90 Menü "Relais/Steuerung" Zusätzliche Information Minimaler Impulswert Der Impulswert muss so groß gewählt werden, dass selbst beim maximalen Durchfluss des Gerinnes oder Wehrs die maximale Schaltfrequenz des Relais von 2 Hz nicht über- schritten wird: Impulswert > (Max. Durchfluss) / (2 Hz)
Seite 100: Parameterseite "Relais N" (Impulszähler)
Menü "Relais/Steuerung" Prosonic S FMU90 6.1.2 Parameterseite "Relais N" (Impulszähler) Diese Parameterseite ist nur vorhanden bei Funktion = Zählimpuls. Navigation  Relais/Steuerung → Relaiskonfig. → Relais N Impulszähler Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Impulszähler Voraussetzung Funktion = Zählimpuls Beschreibung Zeigt an, wie viele Impulse bisher ausgegeben wurden.
Seite 101: Zählstart
Prosonic S FMU90 Menü "Relais/Steuerung" Zählstart Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Zählstart Voraussetzung Funktion = Zählimpuls Beschreibung Untere Durchflussgrenze für die Mengenzählung angeben. Durchflüsse unterhalb dieses Wertes werden bei der Mengenzählung ignoriert. Einheit: % des maximalen Durchflusses (Parameter Max. Durchfluss) Werkseinstellung Zusätzliche Information...
Seite 102: Invertierung
Menü "Relais/Steuerung" Prosonic S FMU90 6.1.3 Parameterseite "Relais N" (Schaltverhalten) Navigation  Relais/Steuerung → Relaiskonfig. → Relais N Schaltverz. Navigation  Relais/Steuerung → Relaiskonfig. → Relais N → Schaltverz. Voraussetzung Funktion = Grenzwert Beschreibung Schaltverzögerung des Relais in definieren. Einheit: Sekunden Zusätzliche Information...
Seite 103 Prosonic S FMU90 Menü "Relais/Steuerung" Zusätzliche Information Bedeutung der Optionen • Aktueller Wert Das Relais schaltet gemäß dem momentan anstehenden Messwert (obwohl dessen Zuverlässigkeit nicht garantiert ist). • Halten • Grenzwert-Relais: Der momentane Schaltzustand des Relais wird gehalten. • Zählimpuls-Relais: Die Zählung wird weitergeführt. Dabei wird der Durchfluss verwen- det, der bei Auftreten des Fehlers vorlag.
Seite 104: Untermenü "Pumpensteuerung " (Standard)
Menü "Relais/Steuerung" Prosonic S FMU90 Untermenü "Pumpensteuerung " (Standard) Dieser Abschnitt gilt für Geräte mit Standard-Pumpensteuerung: • FMU90-*1********** • FMU90-*2********** Für Geräte mit Erweiterter Pumpensteuerung siehe: →  114 6.2.1 Parameterseite "Pumpensteuerung N" (Zuordnung der Pumpen) Navigation  Relais/Steuerung → Pumpensteuerung N...
Seite 105: Parameterseite "Pumpensteuerung N" (Funktion)
Prosonic S FMU90 Menü "Relais/Steuerung" 6.2.2 Parameterseite "Pumpensteuerung N" (Funktion) Navigation  Relais/Steuerung → Pumpensteuerung N Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Funktion Beschreibung Pumpensteuerungsfunktion wählen. Zusätzliche Information Bedeutung der Optionen • Grenzw.Steuer. Jede Pumpe hat einen eigenen Einschalt- und Ausschaltpunkt.
Seite 106: Parameterseite "Pumpe M / Steuerung N" (Pumpenkonfiguration Für Grenzwertsteuerung)
Menü "Relais/Steuerung" Prosonic S FMU90 6.2.3 Parameterseite "Pumpe M / Steuerung N" (Pumpenkonfiguration für Grenzwertsteuerung) Navigation  Relais/Steuerung → Pumpe M / Steuerung N Einschaltpunkt Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Einschaltpunkt Beschreibung Einschaltpunkt für Pumpe M definieren.
Seite 107 Prosonic S FMU90 Menü "Relais/Steuerung" Alternierende Pumpensteuerung Bei der alternierenden Pumpensteuerung sind die Schaltpunkte nicht einer bestimmten Pumpe zugeordnet. Stattdessen werden die Relais so geschaltet, dass eine möglichst gleichmäßige Auslastung aller Pumpen erreicht wird. Reduz. Wandbelag Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Reduz. Wandbelag Beschreibung Eine prozentuale Unschärfe für den Ein- und Ausschaltpunkt von Pumpe M definieren.
Seite 108: Parameterseite "Pumpensteuerung N" (Konfiguration Der Pumpratensteuerung)
Menü "Relais/Steuerung" Prosonic S FMU90 6.2.4 Parameterseite "Pumpensteuerung N" (Konfiguration der Pumpratensteuerung) Funktionsweise der Pumpratensteuerung P1+P2 A0036677  36 Funktionsweise der Pumpratensteuerung Einschaltpunkt Ausschaltpunkt Pumpe an Pumpe aus Zuschaltinterval Einschaltgrenze Min. Pumprate/min Beschreibung der Parameter Navigation  Relais/Steuerung → Pumpensteuerung N...
Seite 109 Prosonic S FMU90 Menü "Relais/Steuerung" Ausschaltpunkt Navigation  Relais/Steuerung → Pumpensteuerung N → Ausschaltpunkt Beschreibung Ausschaltpunkt für die Pumpratensteuerung definieren. Min.Pumprate/min Navigation  Relais/Steuerung → Pumpensteuerung N → Min.Pumprate/min Beschreibung Mindestpumprate definieren. Zusätzliche Information Nach Überschreiten (bzw. Unterschreiten) des Einschaltpunktes werden nach und nach Pumpen zugeschaltet, bis die eingestellte Mindestpumprate erreicht ist.
Seite 110 Menü "Relais/Steuerung" Prosonic S FMU90 Einschaltgrenze Navigation  Relais/Steuerung → Pumpensteuerung N → Einschaltgrenze Beschreibung Einschaltgrenze für die Pumpratensteuerung definieren. Zusätzliche Information Wenn der Abstand vom Füllstand zum Ausschaltpunkt kleiner als die Einschaltgrenze ist, werden keine weiteren Pumpen zugeschaltet - selbst wenn die Pumprate noch nicht erreicht ist.
Seite 111: Parameterseite "Pumpe M / Steuerung N" (Schaltverhalten Der Pumpe)
Prosonic S FMU90 Menü "Relais/Steuerung" 6.2.5 Parameterseite "Pumpe M / Steuerung N" (Schaltverhalten der Pumpe) Schaltverhalten der Pumpe A0036678  37 Schaltverhalten der Pumpe Einschaltpunkt Ausschaltpunkt Pumpe an Pumpe aus Nachlaufinterval Nachlaufzeit Beschreibung der Parameter Navigation  Relais/Steuerung → Pumpe M / Steuerung N...
Seite 112 Menü "Relais/Steuerung" Prosonic S FMU90 Fehlerverhalten Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Fehlerverhalten Beschreibung Fehlerverhalten des Pumpenrelais definieren. Zusätzliche Information Bedeutung der Optionen • Halten Der momentane Schaltzustand des Relais wird beibehalten. • angezogen Das Relais wird angezogen (d.h. die Pumpe wird eingeschaltet).
Seite 113 Prosonic S FMU90 Menü "Relais/Steuerung" 6.2.6 Parameterseite "Relaiszuordnung → Relais K" (K = 1 - 6) Navigation  Relais/Steuerung → Pumpensteuerung N → Relaiszuordnung → Relais K Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Relaiszuordnung → Relais K → Funktion Beschreibung Option Pumpe M PST N wählen, um das Relais K der Pumpe M von Pumpensteuerung N...
Seite 114: Untermenü "Pumpensteuerung" (Erweitert)
Menü "Relais/Steuerung" Prosonic S FMU90 Untermenü "Pumpensteuerung" (Erweitert) Dieser Abschnitt gilt für Geräte mit Standard-Pumpensteuerung: • FMU90-*3********** • FMU90-*4********** Für Geräte mit Standard-Pumpensteuerung siehe: →  104 6.3.1 Untermenü "Grundabgleich" Parameterseite "Pumpensteuerung N" (Zuordnung der Pumpen) Navigation  Relais/Steuerung → Pumpensteuerung N...
Seite 115 Prosonic S FMU90 Menü "Relais/Steuerung" Zusätzliche Information Bedeutung der Optionen • nein Es gibt keine Ersatzpumpe. • ja Die letzte Pumpe ist Ersatzpumpe. Beispiel Anzahl Pumpen = 5 Ersatzpumpe = ja → Pumpensteuerung für Pumpen 1 - 4; Pumpe 5 ist Ersatzpumpe.
Seite 116 Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Pumpensteuerung N" (Funktion) Navigation  Relais/Steuerung → Pumpensteuerung N Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Funktion Beschreibung Pumpensteuerungsfunktion wählen. Zusätzliche Information Bedeutung der Optionen • GW. Parallel Für jede Pumpe gibt es einen Einschalt- und einen Ausschaltpunkt. Es können mehrere Pumpen gleichzeitig eingeschaltet sein.
Seite 117 Prosonic S FMU90 Menü "Relais/Steuerung" Parameterseite "Pumpe M / Steuerung N" (Pumpenkonfiguration für Grenzwertsteuerung) Navigation  Relais/Steuerung → Pumpe M / Steuerung N Einschaltpunkt Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Einschaltpunkt Beschreibung Einschaltpunkt für Pumpe M definieren.
Seite 118 Menü "Relais/Steuerung" Prosonic S FMU90 Prozent. Nutzung Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Prozent. Nutzung Voraussetzung Auslastungsart = Nutzungszeit oder Starts Beschreibung Gewünschte prozentuale Nutzung der Pumpe festlegen. Zusätzliche Information • Die prozentuale Nutzung wird nur erreicht, wenn für diese Pumpe die alternierende Pumpensteuerung eingestellt ist (Alternierung = ja).
Seite 119 Prosonic S FMU90 Menü "Relais/Steuerung" A0044233 Endress+Hauser...
Seite 120 Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Pumpensteuerung N" (Konfiguration der Pumpratensteuerung) Funktionsweise der Pumpratensteuerung P1+P2 A0036677  38 Funktionsweise der Pumpratensteuerung Einschaltpunkt Ausschaltpunkt Pumpe an Pumpe aus Zuschaltinterval Einschaltgrenze Min. Pumprate/min Beschreibung der Parameter Navigation  Relais/Steuerung → Pumpensteuerung N...
Seite 121 Prosonic S FMU90 Menü "Relais/Steuerung" Ausschaltpunkt Navigation  Relais/Steuerung → Pumpensteuerung N → Ausschaltpunkt Beschreibung Ausschaltpunkt für die Pumpratensteuerung definieren. Min.Pumprate/min Navigation  Relais/Steuerung → Pumpensteuerung N → Min.Pumprate/min Beschreibung Mindestpumprate definieren. Zusätzliche Information Nach Überschreiten (bzw. Unterschreiten) des Einschaltpunktes werden nach und nach Pumpen zugeschaltet, bis die eingestellte Mindestpumprate erreicht ist.
Seite 122 Menü "Relais/Steuerung" Prosonic S FMU90 Einschaltgrenze Navigation  Relais/Steuerung → Pumpensteuerung N → Einschaltgrenze Beschreibung Einschaltgrenze für die Pumpratensteuerung definieren. Zusätzliche Information Wenn der Abstand vom Füllstand zum Ausschaltpunkt kleiner als die Einschaltgrenze ist, werden keine weiteren Pumpen zugeschaltet - selbst wenn die Pumprate noch nicht erreicht ist.
Seite 123 Prosonic S FMU90 Menü "Relais/Steuerung" Parameterseite "Pumpe M / Steuerung N" (Pumpenkonfiguration für Pumpratensteuerung) Navigation  Relais/Steuerung → Pumpe M / Steuerung N Einschaltverzög. Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Einschaltverzög. Beschreibung Einschaltverzögerung für Pumpe M definieren.
Seite 124 Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Pumpe M / Steuerung N" (Schaltverhalten der Pumpe) Schaltverhalten der Pumpe A0036678  39 Schaltverhalten der Pumpe Einschaltpunkt Ausschaltpunkt Pumpe an Pumpe aus Nachlaufinterval Nachlaufzeit Beschreibung der Parameter Navigation  Relais/Steuerung → Pumpe M / Steuerung N...
Seite 125 Prosonic S FMU90 Menü "Relais/Steuerung" Fehlerverhalten Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Fehlerverhalten Beschreibung Fehlerverhalten des Pumpenrelais definieren. Zusätzliche Information Bedeutung der Optionen • Halten Der momentane Schaltzustand des Relais wird beibehalten. • angezogen Das Relais wird angezogen (d.h. die Pumpe wird eingeschaltet).
Seite 126 Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Pumpe M / Steuerung N" (Rückmeldung der Pumpe) Navigation  Relais/Steuerung → Pumpe M / Steuerung N Pump.Rückmeldung Navigation  Relais/Steuerung → Pumpe M / Steuerung N → Pump.Rückmeldung Beschreibung Festlegen, über welchen Schalteingang die Pumpe Rückmeldungen gibt.
Seite 127 Prosonic S FMU90 Menü "Relais/Steuerung" Zusätzliche Information Bedeutung der Optionen • Pumpenstart Die Rückmeldung bestätigt den Start der Pumpe. Wenn keine Rückmeldung innerhalb der Rückmeldezeit erfolgt, und wenn eine Ersatzpumpe parametriert wurde, wird diese gestartet. • Pumpenfehler Die Rückmeldung zeigt einen Fehler der Pumpe an. Falls eine Ersatzpumpe parametriert wurde, übernimmt diese die Aufgabe.
Seite 128: Invertierung
Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Relaiszuordnung → Relais K" Navigation  Relais/Steuerung → Pumpensteuerung N → Relaiszuordnung → Relais K Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Relaiszuordnung → Relais K → Funktion Beschreibung Option Pumpe M PST N wählen, um das Relais K der Pumpe M von Pumpensteuerung N zuzuordnen.
Seite 129 Prosonic S FMU90 Menü "Relais/Steuerung" 6.3.2 Untermenü "Sturmfunktion" Parameterseite "Sturmfunktion" Navigation  Relais/Steuerung → Pumpensteuerung N → Sturmfunktion Sturmfunktion Navigation  Relais/Steuerung → Pumpensteuerung N → Sturmfunktion Beschreibung Sturmfunktion an- oder ausschalten. Auswahl • aus • an Werkseinstellung Zusätzliche Information Die Sturmfunktion sorgt dafür, dass die Pumpen nicht unnötig laufen, wenn die Anlage...
Seite 130 Menü "Relais/Steuerung" Prosonic S FMU90 Sturmdauer Navigation  Relais/Steuerung → Pumpensteuerung N → Sturmdauer Beschreibung Maximale Sturmdauer definieren. Eingabe 0 … 2 000 min Werkseinstellung 60 min Zusätzliche Information Wenn die Sturmfunktion für die hier angegebene Zeit aktiv war, wird sie wieder deakti- viert, auch wenn der Pegel noch nicht wieder unter den Ausschaltpunkt gefallen ist oder der Pegel noch einmal über den Einschaltpunkt steigt.
Seite 131 Prosonic S FMU90 Menü "Relais/Steuerung" 6.3.3 Untermenü "Funktionstest" Parameterseite "Funktionstest N" Navigation  Relais/Steuerung → Pumpensteuerung N → Funktionstest N Funktionstest Navigation  Relais/Steuerung → Pumpensteuerung N → Funktionstest N → Funktionstest Beschreibung Automatischen Funktionstest an- oder ausschalten. Auswahl • aus •...
Seite 132 Menü "Relais/Steuerung" Prosonic S FMU90 Einschaltpunkt Navigation  Relais/Steuerung → Pumpensteuerung N → Funktionstest N → Einschaltpunkt Beschreibung Einschaltpunkt für den Funktionstest definieren. Werkseinstellung 20 % Zusätzliche Information Die Parameter Einschaltpunkt und Ausschaltpunkt definieren die Bedingung dafür, dass die Pumpen zum Funktionstest eingeschaltet werden. Das Verhalten hängt von der relati- ven Lage dieser beiden Schaltpunkte ab: •...
Seite 133 Prosonic S FMU90 Menü "Relais/Steuerung" 6.3.4 Untermenü "Spülfunktion N" Parameterseite "Spülfunktion N" Funktionsweise der Spülfunktion Die Spülfunktion ermöglicht es, innerhalb einer vorgegebenen Zahl von Pumpzyklen ein zusätzliches Relais für eine bestimmte Zahl von Spülzyklen einzuschalten. Dieses Spülre- lais bleibt dann jeweils während der definierten Spülzeit eingeschaltet. Der genaue Zeit- punkt, an dem das Spülrelais eingeschaltet wird, ist durch die Spülverzögerung definiert.
Seite 134 Menü "Relais/Steuerung" Prosonic S FMU90 Spülzyklen Navigation  Relais/Steuerung → Pumpensteuerung N → Spülfunktion N → Spülzyklen Beschreibung Festlegen, in wie viel aufeinanderfolgenden Pumpzyklen das Spülrelais gestartet wird. Werkseinstellung Zusätzliche Information Die Zahl der Spülzyklen muss kleiner oder gleich der Zahl der Pumpzyklen sein.
Seite 135 Prosonic S FMU90 Menü "Relais/Steuerung" Parameterseite "Relaiszuordnung → Relais K" Navigation  Relais/Steuerung → Pumpensteuerung N → Spülfunktion → Relaiszuordnung → Relais K Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Relaiszuordnung → Relais K → Funktion Beschreibung Option Spülsteuerung N wählen.
Seite 136 Menü "Relais/Steuerung" Prosonic S FMU90 6.3.5 Untermenü "Tarifsteuerung" Die Tarifsteuerung existiert nur für Geräte mit externen Schalteingängen (FMU90- ********B***). Parameterseite "Tarifsteuerung N" (N = 1 - 2) Navigation  Relais/Steuerung → Pumpensteuerung N → Tarifsteuerung Tarifsteuerung Navigation  Relais/Steuerung → Pumpensteuerung N → Tarifsteuerung → Tarifsteuerung Beschreibung Festlegen, ob eine Tarifsteuerung erfolgen soll.
Seite 137 Prosonic S FMU90 Menü "Relais/Steuerung" Parameterseite "Tarifstrg.N P M" (N = 1 - 2; M = 1 - 6) (Konfiguration der Schaltpunkte für Pumpe M) Navigation  Relais/Steuerung → Pumpensteuerung N → Tarifsteuerung → Tarifstrg.N P M Einschaltpunkt Navigation  Relais/Steuerung → Pumpensteuerung N → Tarifsteuerung → Tarifstrg.N P M →...
Seite 138 Menü "Relais/Steuerung" Prosonic S FMU90 6.3.6 Untermenü "Pumpendaten (PST N)" Alle auf dieser Parameterseite angezeigten Pumpendaten werden bei einem Reset des Gerätes auch zurückgesetzt. Parameterseite "Pumpendat. P M" (Daten für Pumpe M aus Pumpensteuerung N) Navigation  Relais/Steuerung → Pumpensteuerung N → Pumpendaten →...
Seite 139 Prosonic S FMU90 Menü "Relais/Steuerung" Starts pro Std. Navigation  Relais/Steuerung → Pumpensteuerung N → Pumpendaten → Pumpendat. P M → Starts pro Std. Beschreibung Zeigt die bisherige mittlere Zahl der Starts pro Stunde für die Pumpe an. Nachlaufstarts Navigation ...
Seite 140 Menü "Relais/Steuerung" Prosonic S FMU90 6.3.7 Untermenü "Betriebstd.Alarm" Parameterseite "Betr.std. Alarm N" Navigation  Relais/Steuerung → Pumpensteuerung N → Betriebstd.Alarm → Betr.std. Alarm N Betriebstd.Alarm Navigation  Relais/Steuerung → Pumpensteuerung N → Betriebstd.Alarm → Betr.std. Alarm N → Betriebstd.Alarm Beschreibung Option ja wählen, um die Betriebsstundenüberwachung zu aktivieren.
Seite 141 Prosonic S FMU90 Menü "Relais/Steuerung" Parameterseite "Betr.std.Alarm N P M" (Betriebsstundenalarm für Pumpe M) Navigation  Relais/Steuerung → Pumpensteuerung N → Betriebstd.Alarm → Betr.std.Alarm N P M Betriebsstunden Navigation  Relais/Steuerung → Pumpensteuerung N → Betriebstd.Alarm → Betr.std. Alarm N →...
Seite 142 Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Relaiszuordnung → Relais K" Navigation  Relais/Steuerung → Pumpensteuerung N → Betriebstd.Alarm → Betr.std. Alarm N → Relaiszuordnung → Relais K Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Betriebstd.Alarm → Betr.std. Alarm N →...
Seite 143 Prosonic S FMU90 Menü "Relais/Steuerung" 6.3.8 Untermenü "Pumpenalarm" Parameterseite "Pumpenalarm N" Navigation  Relais/Steuerung → Pumpensteuerung N → Pumpenalarm → Pumpenalarm N Pumpenalarm Navigation  Relais/Steuerung → Pumpensteuerung N → Pumpenalarm → Pumpenalarm N → Pumpenalarm Beschreibung Pumpenalarmfunktion an- oder ausschalten.
Seite 144 Menü "Relais/Steuerung" Prosonic S FMU90 Parameterseite "Relaiszuordnung → Relais K" Navigation  Relais/Steuerung → Pumpensteuerung N → Pumpenalarm → Relaiszuordnung → Relais K Funktion Navigation  Relais/Steuerung → Pumpensteuerung N → Pumpenalarm → Relaiszuordnung → Relais K → Funktion Beschreibung Option Pumpenalarm N wählen.
Seite 145: Untermenü "Rechensteuerung
Prosonic S FMU90 Menü "Relais/Steuerung" Untermenü "Rechensteuerung" Das Untermenü Rechensteuerung erscheint nur, wenn unter Gerätekonfig. → Betriebsparameter → Steuerungen die Option Rechensteuerung gewählt wurde. 6.4.1 Grundlagen A0036428  41 Funktionsprinzip der Rechensteuerung Um eine Rechenverschmutzung zu detektieren, misst Prosonic S den Oberwasserpegel L und den Unterwasserpegel L .
Seite 146: Parameterseite "Rechensteuerung" (Zuordnung)
Menü "Relais/Steuerung" Prosonic S FMU90 6.4.2 Parameterseite "Rechensteuerung" (Zuordnung) Navigation  Relais/Steuerung → Rechensteuerung Oberwasser Navigation  Relais/Steuerung → Rechensteuerung → Oberwasser Beschreibung Festlegen, welches Füllstandsignal dem Oberwasserpegel entspricht. Auswahl • Füllstand 1 • Füllstand 2 Werkseinstellung Füllstand 1 Unterwasser Navigation ...
Seite 147: Parameterseite "Rechensteuerung" (Schaltpunkte)
Prosonic S FMU90 Menü "Relais/Steuerung" 6.4.3 Parameterseite "Rechensteuerung" (Schaltpunkte) Bedeutung der Schaltpunkte bei "Funktion" = "Differenz" • Ein- und Ausschaltpunkt werden in der Füllstandeinheit angegeben. Der Einschaltpunkt muss größer sein als der Ausschaltpunkt. • Das Rechensteuerungs-Relais wird angezogen, wenn die Differenz L über den Ein-...
Seite 148 Menü "Relais/Steuerung" Prosonic S FMU90 Bedeutung der Schaltpunkte bei "Funktion" = "Verhältnis" • Ein- und Ausschaltpunkt sind Zahlen zwischen 0 und 1. Der Einschaltpunkt muss unter dem Ausschaltpunkt liegen. • Das Rechensteuerungs-Relais wird angezogen, wenn das Verhältnis L unter den Ein- schaltpunkt sinkt.
Seite 149: Ausschaltpunkt
Prosonic S FMU90 Menü "Relais/Steuerung" Beschreibung der Parameter Navigation  Relais/Steuerung → Rechensteuerung Einschaltpunkt Navigation  Relais/Steuerung → Rechensteuerung → Einschaltpunkt Beschreibung Einschaltpunkt für die Rechensteuerung festlegen. Ausschaltpunkt Navigation  Relais/Steuerung → Rechensteuerung → Ausschaltpunkt Beschreibung Ausschaltpunkt für die Rechensteuerung festlegen.
Seite 150: Parameterseite "Rechensteuerung" (Schaltparameter)
Menü "Relais/Steuerung" Prosonic S FMU90 6.4.4 Parameterseite "Rechensteuerung" (Schaltparameter) Navigation  Relais/Steuerung → Rechensteuerung Schaltverzögerung Navigation  Relais/Steuerung → Rechensteuerung → Schaltverzögerung Beschreibung Einschaltverzögerung der Rechensteuerung definieren. Zusätzliche Information Nachdem der Einschaltpunkt überstrichen wurde, schaltet das Relais nicht unmittelbar, sondern erst nach der angegebenen Schaltverzögerung. Auf diese Weise lässt sich verhin-...
Seite 151 Prosonic S FMU90 Menü "Relais/Steuerung" 6.4.5 Parameterseite "Relaiszuordnung" Navigation  Relais/Steuerung → Rechensteuerung → Relaiszuordnung Funktion Navigation  Relais/Steuerung → Rechensteuerung → Relaiszuordnung → Relais K → Funktion Beschreibung Option Rechensteuerung wählen, um Relais K der Rechensteuerung zuzuordnen. Invertierung Navigation ...
Seite 152: Untermenü "Simulation Relais
Menü "Relais/Steuerung" Prosonic S FMU90 Untermenü "Simulation Relais" 6.5.1 Parameterseite "Relais N" Navigation  Relais/Steuerung → Simulation Relais → Relais N Simulation Navigation  Relais/Steuerung → Simulation Relais → Relais N → Simulation Beschreibung Option an wählen, um die Simulation anzuschalten.
Seite 153: Menü "Ausgänge/Berech." (Hart)
Prosonic S FMU90 Menü "Ausgänge/Berech." (HART) Menü "Ausgänge/Berech." (HART) Untermenü "Zuordnung/Berech." 7.1.1 Parameterseite "Zuordnung Strom N" (N = 1 oder 2) Navigation  Ausgänge/Berech. → Stromausgang N → Zuordnung/Berech. → Zuordnung Strom N Ausgabe Navigation  Ausgänge/Berech. → Stromausgang N → Zuordnung/Berech. → Zuordnung Strom N →...
Seite 154: Untermenü "Erweit. Abgleich
Menü "Ausgänge/Berech." (HART) Prosonic S FMU90 Untermenü "erweit. Abgleich" 7.2.1 Parameterseite "Modus Strom N" Navigation  Ausgänge/Berech. → Stromausgang N → erweit. Abgleich → Modus Strom N Stromspanne Navigation  Ausgänge/Berech. → Stromausgang N → erweit. Abgleich → Modus Strom N →...
Seite 155 Prosonic S FMU90 Menü "Ausgänge/Berech." (HART) Zusätzliche Information Nach einem Sprung des Messwertes dauert es 5 τ, bis der Ausgang nahezu den neuen Wert angenommen hat. 5×t A0018110  44 Wirkung der Integrationszeit Messwert Ausgangsstrom 4mA Schwelle Navigation  Ausgänge/Berech. → Stromausgang N → erweit. Abgleich → Modus Strom N → 4mA...
Seite 156 Menü "Ausgänge/Berech." (HART) Prosonic S FMU90 [mA] 100 [%, ...] A0036674  45 Funktionsweise der Stromlupe Lupe 0/4mA Wert Lupe 20mA Wert Lupe 0/4mA Wert Navigation  Ausgänge/Berech. → Stromausgang N → erweit. Abgleich → Modus Strom N → Lupe...
Seite 157: Untermenü "Hart-Einstellungen
Prosonic S FMU90 Menü "Ausgänge/Berech." (HART) Untermenü "HART-Einstellungen" Das Untermenü HART-Einstellungen ist nur bei Stromausgang 1 vorhanden. 7.3.1 Parameterseite "HART-Einstellungen" Navigation  Ausgänge/Berech. → Stromausgang N → HART-Einstellungen → HART-Einstellungen HART Adresse Navigation  Ausgänge/Berech. → Stromausgang N → HART-Einstellungen → HART-Einstellun- gen →...
Seite 158 Menü "Ausgänge/Berech." (HART) Prosonic S FMU90 7.3.2 Parameterseite "Zus.HART-Wert M" (M = 2, 3 oder 4) HART-Wert 1 ist immer gleich dem Hauptmesswert, der mit Stromausgang 1 verbun- den ist. Navigation  Ausgänge/Berech. → Stromausgang N → HART-Einstellungen → Zus.HART-Wert M...
Seite 159 Prosonic S FMU90 Menü "Ausgänge/Berech." (HART) 5×t A0018110  46 Wirkung der Integrationszeit Messwert Ausgangswert Endress+Hauser...
Seite 160: Parameterseite "Simulation
Menü "Ausgänge/Berech." (HART) Prosonic S FMU90 Parameterseite "Simulation" Navigation  Ausgänge/Berech. → Stromausgang N → Simulation Simulation Navigation  Ausgänge/Berech. → Stromausgang N → Simulation → Simulation Beschreibung Stromsimulation an- oder ausschalten. Zusätzliche Information Bedeutung der Optionen • aus Es findet keine Simulation statt. Das Gerät befindet sich im gewöhnlichen Messbetrieb.
Seite 161: Menü "Ausgänge/Berech
Prosonic S FMU90 Menü "Ausgänge/Berech." (PROFIBUS DP) Menü "Ausgänge/Berech." (PROFIBUS DP) Untermenü "Analog Eingang" 8.1.1 Parameterseite "Analog Eingang N" (N = 1 - 10) Für jeden AI-Block des Geräts existiert eine Parameterseite Analog Eingang N. Navigation  Ausgänge/Berech. → Analog Eingang → Analog Eingang N...
Seite 162: Untermenü "Digital Eingang
Menü "Ausgänge/Berech." (PROFIBUS DP) Prosonic S FMU90 Untermenü "Digital Eingang" 8.2.1 Parameterseite "Digital Eingang N" (N = 1 - 10) Für jeden DI-Block des Geräts existiert eine Parameterseite Digital Eingang N. Navigation  Ausgänge/Berech. → Digital Eingang → Digital Eingang N...
Seite 163: Parameterseite "Profibus Dp
Prosonic S FMU90 Menü "Ausgänge/Berech." (PROFIBUS DP) Parameterseite "PROFIBUS DP" Navigation  Ausgänge/Berech. → PROFIBUS DP Profile Version Navigation  Ausgänge/Berech. → PROFIBUS DP → Profile Version Beschreibung Zeigt die Version der verwendeten PROFIBUS-Profile. Geräteadresse Navigation  Ausgänge/Berech. → PROFIBUS DP → Geräteadresse Beschreibung Zeigt die Busadresse des Geräts...
Seite 164: Menü "Gerätekonfig
Menü "Gerätekonfig." Prosonic S FMU90 Menü "Gerätekonfig." Untermenü "Betriebsparameter" 9.1.1 Parameterseite "Längeneinheit" Navigation  Gerätekonfig. → Betriebsparameter → Längeneinheit Längeneinheit Navigation  Gerätekonfig. → Betriebsparameter → Längeneinheit → Längeneinheit Beschreibung Längeneinheit festlegen. Auswahl • m • ft • mm • inch Werkseinstellung 9.1.2...
Seite 165 Prosonic S FMU90 Menü "Gerätekonfig." 9.1.3 Parameterseite "Betriebsart" Navigation  Gerätekonfig. → Betriebsparameter → Betriebsart Betriebsart Navigation  Gerätekonfig. → Betriebsparameter → Betriebsart → Betriebsart Beschreibung Betriebsart festlegen. Auswahl Je nach Geräteausführung stehen verschiedene Betriebsarten zur Verfügung. • Füllstand • Füllst+Durchfl •...
Seite 166: Untermenü "Messstelle / Tag
Menü "Gerätekonfig." Prosonic S FMU90 Untermenü "Messstelle / Tag" 9.2.1 Parameterseite "Tag-Bezeichnung" Navigation  Gerätekonfig. → Messstelle / Tag → Tag-Bezeichnung Ausgang N (N = 1 oder 2) Navigation  Gerätekonfig. → Messstelle / Tag → Tag-Bezeichnung → Ausgang N Beschreibung Eine Bezeichnung aus bis zu 16 alphanumerischen Zeichen als Bezeichnung für Stromaus-...
Seite 167: Parameterseite "Sprache
Prosonic S FMU90 Menü "Gerätekonfig." Parameterseite "Sprache" Navigation  Gerätekonfig. → Sprache Sprache Navigation  Gerätekonfig. → Sprache → Sprache Beschreibung Sprache für das Displaymodul wählen. Zusätzliche Information Das Merkmal "Sprache" in der Produktstruktur bestimmt, welche Sprachen auswählbar sind: Sprache = 1: •...
Seite 168: Parameterseite "Passwort/Rücksetz
Menü "Gerätekonfig." Prosonic S FMU90 Parameterseite "Passwort/Rücksetz" Navigation  Gerätekonfig. → Passwort/Rücksetz Rücksetzen Navigation  Gerätekonfig. → Passwort/Rücksetz → Rücksetzen Beschreibung Reset-Code eingeben, um die Parameter auf Ihre Default-Werte zurückzusetzen. Zusätzliche Information Reset-Code: • HART: 333 • PROFIBUS DP: 33 333 Reset-Verhalten der Linearisierung Beim Reset wird die Linearisierungsform (Füllstand) bzw.
Seite 169 Prosonic S FMU90 Menü "Gerätekonfig." Zusätzliche Information Bedeutung der Anzeige • entriegelt Alle Parameter (bis auf Service-Parameter) können geändert werden. • Code verrieg. Das Gerät wurde über das Bedienmenü verriegelt. Es kann nur durch Eingabe des Freiga- becodes in den Parameter Code wieder entriegelt werden.
Seite 170: Menü "Diagnose/ Info
Menü "Diagnose/ Info" Prosonic S FMU90 Menü "Diagnose/ Info" 10.1 Untermenü "Geräteinformation" 10.1.1 Parameterseite "Geräte Familie" Navigation  Diagnose/ Info → Geräteinformation → Geräte Familie Geräte Familie Navigation  Diagnose/ Info → Geräteinformation → Geräte Familie → Geräte Familie Beschreibung Zeigt die Gerätefamilie an.
Seite 171 Prosonic S FMU90 Menü "Diagnose/ Info" 10.1.4 Parameterseite "Seriennummer" Navigation  Diagnose/ Info → Seriennummer → Seriennummer Seriennummer Navigation  Diagnose/ Info → Geräteinformation → Seriennummer → Seriennummer Beschreibung Zeigt die Seriennummer an. 10.1.5 Parameterseite "Software Version" Navigation  Diagnose/ Info → Software Version → Software Version...
Seite 172 Menü "Diagnose/ Info" Prosonic S FMU90 10.1.7 Parameterseite "DD Version" Navigation  Diagnose/ Info → DD Version → DD Version DD Version Navigation  Diagnose/ Info → Geräteinformation → DD Version → DD Version Beschreibung Zeigt die DD-Version an, die zur Bedienung des Gerätes über FieldCare benötigt wird.
Seite 173: Detektiert
Prosonic S FMU90 Menü "Diagnose/ Info" 10.2 Untermenü "Ein/Ausgänge Info" 10.2.1 Parameterseite "Füllstand N" (N = 1 -2) Navigation  Diagnose/ Info → Ein/Ausgänge Info → Füllstand N Eingang Navigation  Diagnose/ Info → Ein/Ausgänge Info → Füllstand N → Eingang Beschreibung Zeigt an, welcher Sensoreingang mit dem Füllstandkanal verbunden ist.
Seite 174 Menü "Diagnose/ Info" Prosonic S FMU90 10.2.2 Parameterseite "Durchfluss N" (N = 1 - 2) Navigation  Diagnose/ Info → Ein/Ausgänge Info → Durchfluss N Eingang Navigation  Diagnose/ Info → Ein/Ausgänge Info → Durchfluss N → Eingang Beschreibung Zeigt an, welcher Sensoreingang mit dem Durchflusskanal verbunden ist.
Seite 175 Prosonic S FMU90 Menü "Diagnose/ Info" 10.2.3 Parameterseite "Stromausgang N" (N = 1 - 2) Nur vorhanden bei HART-Geräten. Navigation  Diagnose/ Info → Ein/Ausgänge Info → Stromausgang N Ausgabe Navigation  Diagnose/ Info → Ein/Ausgänge Info → Stromausgang N → Ausgabe Beschreibung Zeigt an, welcher Messwert über diesen Stromausgang ausgegeben wird.
Seite 176: Untermenü "Trendanzeige
Menü "Diagnose/ Info" Prosonic S FMU90 10.3 Untermenü "Trendanzeige" Nur vorhanden bei HART-Geräten. 10.3.1 Parameterseite "Ausgang N Trend" (N = 1 - 2) Navigation  Diagnose/ Info → Trendanzeige → Ausgang N Trend Zeitintervall Navigation  Diagnose/ Info → Trendanzeige → Ausgang N Trend → Zeitintervall Beschreibung Zeitintervall angeben, über das die Trendanzeige dargestellt werden soll.
Seite 177: Untermenü "Min/Max Werte
Prosonic S FMU90 Menü "Diagnose/ Info" 10.4 Untermenü "Min/Max Werte" 10.4.1 Parameterseite "Füllstand N" (N = 1 - 2) Navigation  Diagnose/ Info → Min/Max Werte → Füllstand Max. Wert Navigation  Diagnose/ Info → Min/Max Werte → Füllstand → Max. Wert Beschreibung Zeigt den maximalen bisher gemessenen Füllstand an.
Seite 178 Menü "Diagnose/ Info" Prosonic S FMU90 10.4.2 Parameterseite "Durchfluss N" (N = 1 - 2) Navigation  Diagnose/ Info → Min/Max Werte → Durchfluss Max. Wert Navigation  Diagnose/ Info → Min/Max Werte → Durchfluss → Max. Wert Beschreibung Zeigt den maximalen bisher gemessenen Durchfluss an.
Seite 179 Zusätzliche Information • Max. Wert bezieht sich auf die Temperatur des internen Temperaturfühlers im Sen- sor. • Der Wert kann nur durch den Endress+Hauser-Service zurückgesetzt werden. Min. Wert Navigation  Diagnose/ Info → Min/Max Werte → Temperatur → Min. Wert Beschreibung Zeigt die minimale bisher gemessene Temperatur an.
Seite 180: Untermenü "Hüllkurve
Menü "Diagnose/ Info" Prosonic S FMU90 10.5 Untermenü "Hüllkurve" 10.5.1 Parameterseite "Hüllkurve Sen. N" (N = 1 - 2) Navigation  Diagnose/ Info → Hüllkurve → Hüllkurve Sen. N Darstellungsart (1) Navigation  Diagnose/ Info → Hüllkurve → Hüllkurve Sen. N → Darstellungsart Beschreibung Wählen, welche Informationen dargestellt werden sollen.
Seite 181: Untermenü "Fehlerliste
Prosonic S FMU90 Menü "Diagnose/ Info" 10.6 Untermenü "Fehlerliste" 10.6.1 Parameterseite "Akt. Fehler" Zeigt eine Liste der aktuell anstehenden Fehlermeldungen. Zu jeder Fehlermeldung lässt sich ein Hilfetext anzeigen. 10.6.2 Parameterseite "Letzter Fehler" Zeigt eine Liste der letzten behobenen Fehler. Zu jeder Fehlermeldung lässt sich ein Hilfe- text anzeigen.
Seite 182: Untermenü "Diagnose
Menü "Diagnose/ Info" Prosonic S FMU90 10.7 Untermenü "Diagnose" 10.7.1 Parameterseite "Betriebsstunden" Navigation  Diagnose/ Info → Diagnose → Betriebsstunden Betriebsstunden Navigation  Diagnose/ Info → Diagnose → Betriebsstunden → Betriebsstunden Beschreibung Zeigt an, wie lange das Gerät in Betrieb ist.
Seite 183 Prosonic S FMU90 Menü "Diagnose/ Info" Durchfluss N (N = 1 - 2) Navigation  Diagnose/ Info → Diagnose → Akt. Messwert → Durchfluss N Beschreibung Zeigt den momentan gemessenen Durchfluss an. 10.7.4 Parameterseite "Anwendungsparam." Navigation  Diagnose/ Info → Diagnose → Anwendungsparam.
Seite 184: Menü "Anzeige
Menü "Anzeige" Prosonic S FMU90 Menü "Anzeige" 11.1 Parameterseite "Anzeige" Navigation  Anzeige → Anzeige Navigation  Anzeige → Anzeige → Typ Beschreibung Darstellungsform der Anzeige wählen. Werkseinstellung 1x Wert+Bargr. Zusätzliche Information Bedeutung der Optionen A0036764  47 "Typ" = "1x Wert+Bargr."...
Seite 185 Prosonic S FMU90 Menü "Anzeige" A0036767  50 "Typ" = "3x2 im Wechsel" Zeit Navigation  Anzeige → Anzeige → Zeit Voraussetzung Typ = Wert max. Gr. oder 3x2 im Wechsel Beschreibung Zeit angeben, nach der jeweils die nächste Darstellung erscheinen soll.
Seite 186: Parameterseite "Anzeigeformat
Menü "Anzeige" Prosonic S FMU90 11.2 Parameterseite "Anzeigeformat" Navigation  Anzeige → Anzeigeformat Format Navigation  Anzeige → Anzeigeformat → Format Beschreibung Anzeigeformat für Längenangaben wählen. Auswahl • dezimal • ft-in-1/16 Werkseinstellung dezimal Nachkommast. Navigation  Anzeige → Anzeigeformat → Nachkommast.
Seite 187: Parameterseite "Rücksprungzeit
Prosonic S FMU90 Menü "Anzeige" Freitext Navigation  Anzeige → Anzeigeformat → Freitext Beschreibung Festlegen, ob Freitext 1 bis Freitext 6 zusammen mit dem jeweiligen Wert angezeigt wer- den. 11.3 Parameterseite "Rücksprungzeit" Navigation  Anzeige → Rücksprungzeit Zur Startseite Navigation ...
Seite 188: Menü "Sensorverwaltung
Menü "Sensorverwaltung" Prosonic S FMU90 Menü "Sensorverwaltung" 12.1 Untermenü "FDU Sensor → Sensorverwaltung → FDU Sensor N" (N = 1 - 2) 12.1.1 Parameterseite "US Sensor N" (N = 1 - 2) (Sensoreinstellungen) Navigation  Sensorverwaltung → Sensorverwaltung → US Sensor N...
Seite 189 Prosonic S FMU90 Menü "Sensorverwaltung" Zusätzliche Information Ein Sensor mit hoher Priorität sendet häufiger Impulse als ein Sensor mit geringer Priori- tät. Beispiel (S1) (S2) S1 S1 A0036680 • Priorität Sensor 1 = 1 • Priorität Sensor 2 = 1 •...
Seite 190 Die Fensterung ist eingeschaltet. • rücksetzen Das aktuelle Fenster wird gelöscht. Es wird im gesamten Messbereich nach dem Füll- standecho gesucht. Um das gefunden Füllstandecho wird ein neues Fenster gelegt. Bei Bedarf kann die Fensterbreite durch den Endress+Hauser-Service eingestellt wer- den. Endress+Hauser...
Seite 191: Parameterseite "Us Sensor N" (Zusätzliche Einstellungen)
Prosonic S FMU90 Menü "Sensorverwaltung" 12.1.2 Parameterseite "US Sensor N" (zusätzliche Einstellungen) Navigation  Sensorverwaltung → Sensorverwaltung → US Sensor N Temp.Messung Navigation  Sensorverwaltung → Sensorverwaltung → US Sensor N → Temp.Messung Voraussetzung Nur vorhanden bei Geräteausführungen mit externen Schalteingängen (FMU90- ********B***).
Seite 192 Menü "Sensorverwaltung" Prosonic S FMU90 Zusätzliche Information Bedeutung der Optionen • aus Der Sensor wird nicht über einen externen Schalteingang gesteuert. • Halten Wenn ein Signal am externen Schalteingang anliegt, wird der momentante Messwert gehalten. • Wert Wenn ein Signal am externen Schalteingang anliegt, nimmt die Distanz einen vom Anwender definierten Wert an (Parameter Distanz ).
Seite 193: Untermenü "Ext. Temp.sensor
Prosonic S FMU90 Menü "Sensorverwaltung" 12.2 Untermenü "Ext. Temp.Sensor" 12.2.1 Parameterseite "Ext. Temp.Sensor" (Parametrierung) Navigation  Sensorverwaltung → Ext. Temp.Sensor → Ext. Temp.Sensor Sensorart Navigation  Sensorverwaltung → Ext. Temp.Sensor → Ext. Temp.Sensor → Sensorart Beschreibung Art des angeschlossenen Sensors angeben.
Seite 194 Menü "Sensorverwaltung" Prosonic S FMU90 12.2.2 Parameterseite "Ext. Temp.Sensor" (Schleppzeiger) Navigation  Sensorverwaltung → Ext. Temp.Sensor → Ext. Temp.Sensor Max. Wert Navigation  Sensorverwaltung → Ext. Temp.Sensor → Ext. Temp.Sensor → Max. Wert Beschreibung Zeigt die maximale bisher erreichte Temperatur an.
Seite 195 Prosonic S FMU90 Menü "Sensorverwaltung" 12.2.3 Parameterseite "Ext. Temp.Sensor" (Fehlerverhalten) Navigation  Sensorverwaltung → Ext. Temp.Sensor → Ext. Temp.Sensor Fehlerverhalten Navigation  Sensorverwaltung → Ext. Temp.Sensor → Ext. Temp.Sensor → Fehlerverhalten Beschreibung Festlegen, wie der Prosonic S auf einen Ausfall (z.B. Leitungsunterbruch) des externen Temperatursensors reagiert.
Seite 196: Untermenü "Externer Digin
Menü "Sensorverwaltung" Prosonic S FMU90 12.3 Untermenü "Externer DigIn" 12.3.1 Parameterseite "Externer DigIn N" Navigation  Sensorverwaltung → Externer DigIn → Externer DigIn N Invertierung Navigation  Sensorverwaltung → Externer DigIn → Externer DigIn N → Invertierung Beschreibung Festlegen, ob das Schaltverhalten (geöffnet ↔ geschlossen) des Schalteingangs invertiert wird.
Seite 197: Durchflusskurven Und Durchfluss
Prosonic S FMU90 Durchflusskurven und Durchflussformeln Durchflusskurven und Durchflussformeln 13.1 Vorprogrammierte Durchflusskurven 13.1.1 Khafagi-Venturi-Rinnen > 3 H A0036801  51 Parameter der Khafagi-Venturi-Rinne BD Blockdistanz des Sensors Khafagi-Venturi QV 302 • b = 120 mm • b = 48 mm •...
Seite 198 Durchflusskurven und Durchflussformeln Prosonic S FMU90 Khafagi-Venturi QV 308 • b = 800 mm • b = 320 mm • H = 600 mm • Q = 1 024 m Khafagi-Venturi QV 310 • b = 1 000 mm • b = 400 mm •...
Seite 199 Prosonic S FMU90 Durchflusskurven und Durchflussformeln Khafagi-Venturi QV 316 • H = 1 800 mm • Q = 11 110 m Nach Wahl des Gerinne-Typs kann Q im Parameter Max. Durchfluss an die Durch- flussbedingungen angepasst werden. Q definiert denjenigen Durchfluss, bei dem der Ausgangsstrom 20 mA beträgt.
Seite 200 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.1.2 ISO-Venturi-Rinnen > 3 H A0036801  52 Parameter der ISO-Venturi-Rinne BD Blockdistanz des Sensors ISO-Venturi 415 • b = 150 mm • b = 75 mm • H = 200 mm • Q...
Seite 201 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.3 Venturi-Rinnen nach British Standard (BS 3680) ³ 3 H ³ 3 (B-b) A0036802  53 Parameter der Venturi-Rinne nach British Standard (BS 3680) BD Blockdistanz des Sensors Die Sohle darf über der Gerinnelänge x keine Steigung haben (i.e. keine Messrinne mit Datenschwelle).
Seite 202 Durchflusskurven und Durchflussformeln Prosonic S FMU90 BST Venturi 30" • b = 30 in • H = 840 mm • Q = 3 603 m Nach Wahl des Gerinne-Typs kann Q im Parameter Max. Durchfluss an die Durch- flussbedingungen angepasst werden. Q definiert denjenigen Durchfluss, bei dem der Ausgangsstrom 20 mA beträgt.
Seite 203 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.4 Parshall-Rinnen 2/3 A A0036803  54 Parameter der Parshall-Rinne BD Blockdistanz des Sensors Horizontaler Kanalboden Parshall 1" • W = 1 in • H = 180 mm • Q = 15,23 m Parshall 2"...
Seite 204 Durchflusskurven und Durchflussformeln Prosonic S FMU90 Parshall 1,5 ft • W = 1,5 ft • H = 780 mm • Q = 2 595 m Parshall 2 ft • W = 2 ft • H = 780 mm • Q...
Seite 205 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.5 Palmer-Bowlus-Rinnen A0036804  55 Parameter der Palmer-Bowlus-Rinne BD Blockdistanz des Sensors Palmer-Bowlus 6" • D = 6 in • H = 120 mm • Q = 37,94 m Palmer-Bowlus 8" • D = 8 in •...
Seite 206 Durchflusskurven und Durchflussformeln Prosonic S FMU90 Palmer-Bowlus 15" • D = 15 in • H = 300 mm • Q = 376,97 m Palmer-Bowlus 18" • D = 18 in • H = 330 mm • Q = 499,86 m Palmer-Bowlus 21"...
Seite 207 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.6 Rechteck-Wehre k ≈ 3 mm ³ 3 H A0036805  56 Parameter des Rechteckwehrs BD Blockdistanz des Sensors RectWT0/5H • B = 1 000 mm • H = 500 mm • Q = 2 418 m RectWT0/T5 •...
Seite 208: Rechteck-Wehre Mit Einschnürung
Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.1.7 Rechteck-Wehre mit Einschnürung ³ 2 H k ≈ 3 mm ³ 3 H A0036806  57 Parameter des Rechteckwehrs mit Einschnürung BD Blockdistanz des Sensors RectWThr 2H • B = 200 mm • H = 120 mm •...
Seite 209 Prosonic S FMU90 Durchflusskurven und Durchflussformeln RectWThr 8H • B = 800 mm • H = 450 mm • Q = 1 493 m RectWThr T0 • B = 1 000 mm • H = 600 mm • Q = 2 861 m RectWThr T5 •...
Seite 210 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.1.8 Rechteck-Wehre nach französischem Standard NFX k ≈ 3 mm ³ 3 H A0036805  58 Parameter des Rechteckwehrs nach französischem Standard NFX BD Blockdistanz des Sensors NFX Rect T0/5H • B = 1 000 mm •...
Seite 211 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.9 Rechteck-Wehre nach französischem Standard NFX mit Einschnürung ³ 2 H k ≈ 3 mm ³ 3 H A0036806  59 Parameter des Rechteckwehrs nach französischem Standard NFX mit Einschnürung BD Blockdistanz des Sensors NFX Rect WThr 2H •...
Seite 212 Durchflusskurven und Durchflussformeln Prosonic S FMU90 NFX Rect WThr 8H • B = 800 mm • H = 450 mm • Q = 1 527,8 m NFX Rect WThr T0 • B = 1 000 mm • H = 600 mm •...
Seite 213 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.10 Trapez-Wehre ³ 2 H k ≈ 3 mm ³ 3 H A0036807  60 Parameter des Trapezwehrs BD Blockdistanz des Sensors Trap.W T0/3H • B = 1 000 mm • H = 300 mm •...
Seite 214 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.1.11 Dreieckswehre ³ 2 H k ≈ 3 mm ³ 3 H A0036808  61 Parameter des Dreieckswehrs BD Blockdistanz des Sensors V-Weir 22,5 • α = 22,5 ° • H = 600 mm •...
Seite 215 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.1.12 Dreiecks-Wehre nach British Standard (BS 3680) ³ 2 H k ≈ 3 mm ³ 3 H A0036808  62 Parameter des Dreieckswehrs nach British Standard (BS 3680) BD Blockdistanz des Sensors BST V-Weir 22,5 (1/4 90°) •...
Seite 216 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.1.13 Dreieckswehre nach französischem Standard NFX ³ 2 H k ≈ 3 mm ³ 3 H A0036808  63 Parameter des Dreieckswehrs nach französischem Standard NFX BD Blockdistanz des Sensors NFX V-Weir 30 • α = 30 °...
Seite 217: Berechnungsformel Für Durchflussmessun
Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2 Berechnungsformel für Durchflussmessungen Beim Linearisierungstyp Formel (s. Parameter Typ →  34), erfolgt die Durchflussbe- rechnung anhand der Formel: Q = C(h α + γh β Dabei ist: • Q: der Durchfluss in m •...
Seite 218 Durchflusskurven und Durchflussformeln Prosonic S FMU90 QV 310 • Q = 1 982 m • α = 1,500 • β = 2,500 • γ = 0,0001290 • C = 0,0794162 QV 313 • Q = 3 308 m • α = 1,500 •...
Seite 219 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.2 ISO-Venturi-Rinnen ISO 415 • Q = 42,5 m • α = 1,500 • β = 2,100 • γ = 0,0009336 • C = 0,0146865 ISO 425 • Q = 130,3 m • α = 1,500 •...
Seite 220 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.2.3 Venturi-Rinnen nach British Standard (BS 3680) BST Venturi 4" • Q = 36,25 m • α = 1,500 • β = 1,000 • γ = 0,0000000 • C = 0,019732 BST Venturi 7"...
Seite 221 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.4 Parshall-Rinnen Parshall 1" • Q = 15,23 m • α = 1,550 • β = 1,000 • γ = 0,0000000 • C = 0,0048651 Parshall 2" • Q = 30,46 m • α = 1,550 •...
Seite 222 Durchflusskurven und Durchflussformeln Prosonic S FMU90 Parshall 4 ft • Q = 7 185 m • α = 1,578 • β = 1,000 • γ = 0,0000000 • C = 0,1962034 Parshall 5 ft • Q = 9 058 m •...
Seite 223 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.5 Palmer-Bowlus-Rinnen Palmer-Bowlus 6" • Q = 37,94 m • α = 0,200 • β = 2,000 • γ = 0,01176 • C = 0,22063 Palmer-Bowlus 8" • Q = 68,62 m • α = 0,200 •...
Seite 224 Durchflusskurven und Durchflussformeln Prosonic S FMU90 Palmer-Bowlus 30" • Q = 2 136,47 m • α = 0,200 • β = 2,000 • γ = 0,00061 • C = 9,57225 Endress+Hauser...
Seite 225 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.6 Rechteckwehre RectWT0/5H • Q = 2 418 m • α = 1,500 • β = 1,000 • γ = 0,0000000 • C = 0,21632686 RectWT0/T5 • Q = 12 567 m • α = 1,500 •...
Seite 226 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.2.7 Rechteckwehre mit Einschnürung RectWThr 2H • Q = 51,18 m • α = 1,500 • β = 1 • γ = 0,0000000 • C = 0,038931336 RectWThr 3H • Q = 108,4 m •...
Seite 227 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.8 Rechteckwehre nach französischem Standard NFX NFX Rect T0/5H • Q = 2 427,3 m • α = 1,400 • β = 2,000 • γ = 0,0107097 • C= 0,2801013 NFX Rect T0/T5 • Q = 12 582,5 m •...
Seite 228 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.2.9 Rechteckwehre nach französischem Standard NFX mit Einschnürung NFX RectWThr 2H • Q = 53,5 m • α = 1,500 • β = 1,600 • γ = –0,1428487 • C = 0,0528094 NFX RectWThr 3H •...
Seite 229 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.10 Trapezwehre Trap.W T0/3H • Q = 1 049 m • α = 1,500 • β = 1,000 • γ = 0,0000000 • C = 0,2067454 Trap.W T0/T5 • Q = 11 733 m •...
Seite 230 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.2.11 Dreieckwehre V-Weir 22,5 • Q = 276,0 m • α = 2,500 • β = 1,000 • γ = 0,0000000 • C = 0,0000313 V-Weir 30 • Q = 371,2 m • α = 2,500 •...
Seite 231 Prosonic S FMU90 Durchflusskurven und Durchflussformeln 13.2.12 Dreieckwehre nach British Standard (BS 3680) BST V-Weir 22,5 • Q = 120,1 m • α = 2,314 • β = 2,649 • γ = 0,1430720 • C = 0,0000590 BST V-Weir 45 •...
Seite 232 Durchflusskurven und Durchflussformeln Prosonic S FMU90 13.2.13 Dreieckswehre nach französischem Standard NFX NFX V-Weir 30 • Q = 375,9 m • α = 2,400 • β = 2,800 • γ = 0,0241095 • C = 0,0000616 NFX V-Weir 45 • Q = 573,1 m •...
Seite 233: Übersicht Bedienmenü
Prosonic S FMU90 Übersicht Bedienmenü Übersicht Bedienmenü 14.1 Menü "Füllstand → Füllstand (FST N)" 14.1.1 Untermenü "Grundabgleich" Parameterseite L1003 "FST N Sensorwahl" • Eingang • Sensorwahl • Detektiert Parameterseite L1004 "FST N Anw. Param." • Tankgeometrie • Medium Eigensch. • Messbedingungen Parameterseite L1005 "FST N Leer Abgl."...
Seite 234: Menü "Durchfluss (Dfl) N
Übersicht Bedienmenü Prosonic S FMU90 Parameterseite L1017 "FST N Messw. prüf." Korrektur Parameterseite L1018 "FST N Korrektur" Füllhöhenkorrekt Parameterseite L1020 "FST N Blockdistanz" Blockdistanz Parameterseite L1019 "FST N Begrenzung" • Begrenzung • Obere Grenze • Untere Grenze Parameterseite L1020/L1021 "FST N Ext. Eing.M"...
Seite 235 Prosonic S FMU90 Übersicht Bedienmenü Parameterseite F1005 "Durchfluss (Dfl) N" • Durchfluss N • Füllstand • Distanz Parameterseite F1006 "Dfl N Messw. prüf." • Distanz • Distanz prüfen Parameterseite F1008 "Dfl N Ausblendung" • Distanz • Bereich Ausblend • Starte Ausblend.
Seite 236: Menü "Rückstau
Übersicht Bedienmenü Prosonic S FMU90 14.3 Menü "Rückstau" Navigation zum Untermenü Durchfluss → Durchfl. 1+ Rückst → Rückstau 14.3.1 Untermenü "Grundabgleich" Parameterseite F1304 "Rückst. Sensorwahl" • Eingang • Sensorwahl • Detektiert Parameterseite F1305 "Rückstau Leerabgl" • Leer E • Blockdistanz Parameterseite F1306 "Rückstauerfassung"...
Seite 237: Menü "Durchflusszähler
Prosonic S FMU90 Übersicht Bedienmenü 14.3.3 Untermenü "Simulation" Parameterseite F1600 "Simulat. Rückstau" • Simulation • Sim. Füll. Wert 14.4 Menü "Durchflusszähler" Navigation zum Untermenü: Durchfluss → Durchflusszähler 14.4.1 Untermenü "Totalisator" Parameterseite F1202 "Totalisator N" • Zuordnung • Zähleinheit Parameterseite F1203 "Totalisator N"...
Seite 238: Menü "Relais/Steuerung
Übersicht Bedienmenü Prosonic S FMU90 Parameterseite AX105 "Im Sicherh.abst." • In Sich.Abst.S N • Zurücksetz.Sen N Parameterseite AX107 "Reakt. Übertemp." • Übertemp. Sen. N • Max.Temp. Sen. N Parameterseite A0000 "Defekt Temp. Sen." Def.Temp. Sen. N Parameterseite A0000 "Relaisverzögerung" Startverz.Relais 14.6...
Seite 239 Prosonic S FMU90 Übersicht Bedienmenü Parameterseite R13A3 "Pumpensteuerung N" • Einschaltpunkt • Ausschaltpunkt • Min. Pumprate/min • Reduz. Wandbelag • Einschaltgrenze • Zuschaltinterval • Alternierung Parameterseite R13A2 "Pumpensteuerung N" Pumpe M Parameterseite R13A3 "Pumpe M / Steuerung N" • Einschaltverzögerung •...
Seite 240 Übersicht Bedienmenü Prosonic S FMU90 Parameterseite R1408 "Relaiszuordnung → Relais K" • Funktion • Invertierung 14.6.4 Untermenü "Pumpensteuerung N → Grundabgleich" (Erweitert - Pumpratensteuerung) Gültig für: • FMU90-*3********** • FMU90-*4********** Navigation zum Untermenü: Relais/Steuerung → Pumpensteuerung N → Grundabgleich Parameterseite R1401 "Pumpensteuerung N"...
Seite 241 Prosonic S FMU90 Übersicht Bedienmenü Parameterseite R1601 "Sturmfunktion N" • Sturmfunktion • Einschaltpunkt • Ausschaltpunkt • Sturmdauer 14.6.6 Untermenü "Pumpensteuerung N → Funktionstest" Gültig für: • FMU90-*3********** • FMU90-*4********** Navigation zum Untermenü: Relais/Steuerung → Pumpensteuerung N → Funktionstest Parameterseite R1602 "Funktionstest N"...
Seite 242 Übersicht Bedienmenü Prosonic S FMU90 14.6.9 Untermenü "Pumpensteuerung N → Pumpendaten" Gültig für: • FMU90-*3********** • FMU90-*4********** Navigation zum Untermenü: Relais/Steuerung → Pumpensteuerung N → Pumpendaten → Pumpe M Parameterseite R1611 "Pumpendat. P M" • Betriebsstunden • Rücks. Betr.stud. • Totale Betr.std.
Seite 243 Prosonic S FMU90 Übersicht Bedienmenü 14.6.12 Untermenü "Rechensteuerung" Parameterseite R1200 "Rechensteuerung" • Oberwasser • Unterwasser • Funktion Parameterseite R1201 "Rechensteuerung" • Einschaltpunkt • Ausschaltpunkt Parameterseite R1202 "Rechensteuerung" • Schaltverzögerung • Fehlerverhalten Parameterseite R2204 "Relaiszuordnung → Relais N" • Funktion • Invertierung 14.6.13 Untermenü...
Seite 244: Menü "Ausgänge/Berech. → Stromausgang
Übersicht Bedienmenü Prosonic S FMU90 Parameterseite R1204 "Relais N" • Invertierung • Fehlerverhalten 14.6.16 Untermenü "Relaiskonfig. → Relais N" (Funktion: Alarm/ Diagnose) Parameterseite R2103 "Relais N" • Funktion → Alarm/Diagnose • Alarmrelais • Diagnose • Rückstaualarm • Verschm. Alarm • Zuordnung M Parameterseite R2104 "Relais N"...
Seite 245: Übersicht Menü "Ausgänge/Berech
Prosonic S FMU90 Übersicht Bedienmenü Parameterseite O1203 "HART-Einstellungen" • HART Adresse • Präambelanzahl • Kurz-TAG HART Parameterseite O2205/O3206/O4207 "Zus. HART-Wert M" • Messwert M • Integrat.Zeit M 14.7.4 Untermenü "Simulation" Parameterseite O1204 "Stromausgang N" • Simulation • Simulationswert 14.8 Übersicht Menü "Ausgänge/Berech." (PROFIBUS DP) 14.8.1...
Seite 246: 14.10 Menü "Diagnose/Info
Übersicht Bedienmenü Prosonic S FMU90 14.9.2 Untermenü "Messstelle/Tag Parameterseite D1102 "Tag-Bezeichnung" • Ausgang N • Gerätebezeichn. 14.9.3 Untermenü "Sprache" Parameterseite D1103 "Sprache" Sprache 14.9.4 Untermenü "Passwort/Rücksetz" Parameterseite D1104 "Passwort/Rücksetz" • Rücksetzen • Code • Status 14.10 Menü "Diagnose/Info" 14.10.1 Untermenü "Geräteinformation"...
Seite 247 Prosonic S FMU90 Übersicht Bedienmenü 14.10.3 Untermenü "Trendanzeige → Ausgang N Trend" Parameterseite IX10F Ausgang N Trend Zeitintervall 14.10.4 Untermenü "Min/Max Werte" Parameterseite IX302 "Füllstand → Füllstand (FST) N" • Max. Wert • Min. Wert • Rücksetzen Parameterseite IX302 "Durchfluss → Durchfluss (Dfl) N"...
Seite 248: 14.11 Menü "Anzeige
Übersicht Bedienmenü Prosonic S FMU90 14.11 Menü "Anzeige" Parameterseite DX202 "Anzeige" • Typ • Wert N • Freitext N Parameterseite DX201 "Anzeigeformat" • Format • Nachkommast. • Trennungszeichen • Freitext Parameterseite DX200 "Rücksprungzeit" Zur Startseite 14.12 Menü "Sensorverwaltung" 14.12.1 Untermenü "Sensorverwaltung → FDU Sensor →...
