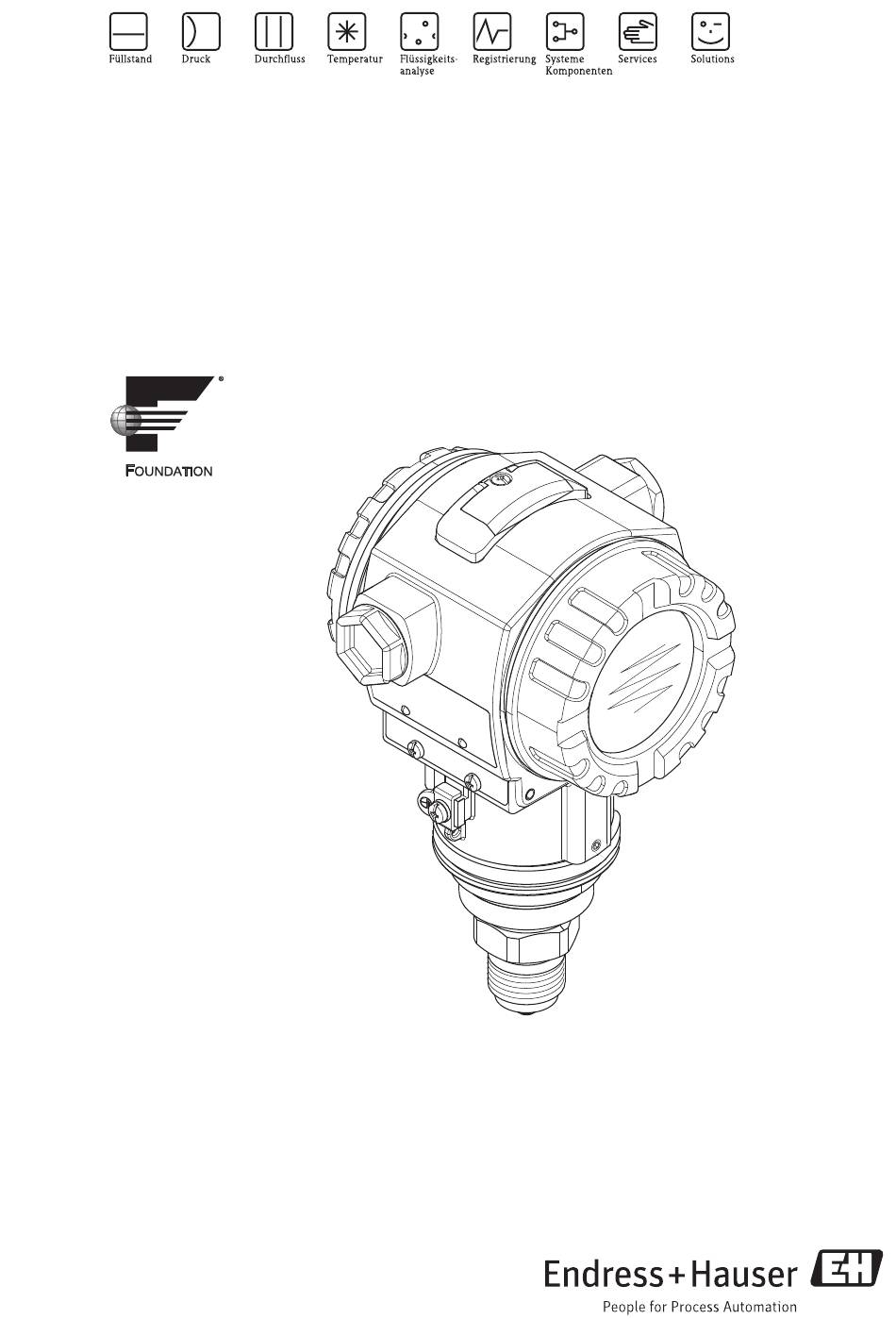

Betriebsanleitung
Cerabar S PMC71, PMP71, PMP75
Prozessdruckmessung
BA00302P/00/DE/14.12
71161902
gültig ab Software-Version
03.00.zz

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Cerabar S PMC71

Inhaltszusammenfassung für Endress+Hauser Cerabar S PMC71

  • Seite 1 Betriebsanleitung Cerabar S PMC71, PMP71, PMP75 Prozessdruckmessung BA00302P/00/DE/14.12 71161902 gültig ab Software-Version 03.00.zz...

  • Seite 2: Übersicht Dokumentation

    Übersicht Dokumentation Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Übersicht Dokumentation Gerät Dokumentation Inhalt Bemerkung Cerabar S Technische Information TI00383P Technische Daten FOUNDATION Fieldbus Betriebsanleitung BA00302P – Identifizierung – Montage – Verdrahtung – Bedienung – Inbetriebnahme, Beschreibung – Die Dokumentation befindet sich auf der Quick Setup-Menüs...

  • Seite 3: Inhaltsverzeichnis

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 Verhalten der Ausgänge bei Störung ... . 72 Bestätigung von Meldungen .

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Sicherheitshinweise Bestimmungsgemäße Verwendung Der Cerabar S ist ein Drucktransmitter, der zur Füllstand- oder Druckmessung verwendet wird. Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Hersteller nicht. Montage, Inbetriebnahme und Bedienung Das Gerät ist nach dem Stand der Technik betriebssicher gebaut und berücksichtigt die einschlägi-...

  • Seite 5: Sicherheitszeichen Und -Symbole

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Sicherheitshinweise Sicherheitszeichen und -symbole Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die folgenden Sicher- heitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeich- net wird. Symbol Bedeutung Warnung! Warnung deutet auf Aktivitäten oder Vorgänge hin, die – wenn sie nicht ordnungsgemäß durch- geführt –...

  • Seite 6: Identifizierung

    Identifizierung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Identifizierung Gerätebezeichnung 2.1.1 Typenschilder Hinweis! • Auf dem Typenschild ist der MWP (Maximum working pressure/max. Betriebsdruck) angege- ben. Dieser Wert bezieht sich auf eine Referenztemperatur von 20 °C (68 °F) bzw. bei ANSI- Flanschen auf 100 °F (38 °C).
  • Seite 7 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Identifizierung Geräte für den Einsatz im explosionsgefährdeten Bereich sind mit einem zusätzlichen Schild ausge- stattet. Dat.: P01-xMD7xxxx-18-xx-xx-xx-002 Abb. 2: zusätzliches Schild bei Geräten geeignet für den Einsatz im explosionsgefährdeten Bereich EG-Baumusterprüfbescheinigungsnummer Zündschutzart z.B. II 1/2 G Ex ia IIC T4/T6 Elektrische Daten Nummer der Sicherheitshinweise z.B.

  • Seite 8: Hygienisches Edelstahlgehäuse (T17)

    Identifizierung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Hygienisches Edelstahlgehäuse (T17) Order Code: Ser.-No.: Span Mat. Dat.: Bei Sauerstoffeinsatz/for oxygen service: Tmax Pmax P01-XMX7Xxxx-18-xx-xx-xx-001 Abb. 4: Typenschild Gerätename Herstelleradresse Bestellcode Die Bedeutung der einzelnen Buchstaben und Ziffern können Sie den Angaben der Auftragsbestätigung entnehmen.

  • Seite 9: Lieferumfang

    Zustand verlassen. Die Geräte berücksichtigen die einschlä- gigen Normen und Vorschriften, die in der EG-Konformitätserklärung gelistet sind und erfüllen somit die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die Konformi- tät des Gerätes durch Anbringen des CE-Zeichens. Marke KALREZ, VITON, TEFLON Marke der Firma E.I.

  • Seite 10: Montage

    • Um eine optimale Ablesbarkeit der Vor-Ort-Anzeige zu garantieren, können Sie das Gehäuse bis zu 380° drehen. → ä 20, Kap. 3.3.8 "Gehäuse drehen". • Für die Montage an Rohren oder Wänden bietet Endress+Hauser eine Montagehalterung an. → ä 17, Kap. 3.3.5 "Wand- und Rohrmontage (optional)".

  • Seite 11: Einbauhinweise Für Geräte Ohne Druckmittler

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Montage 3.3.1 Einbauhinweise für Geräte ohne Druckmittler – PMP71, PMC71 Hinweis! • Falls ein aufgeheizter Cerabar S durch einen Reinigungsprozess (z. B. kaltes Wasser) abgekühlt wird, entsteht ein kurzzeitiges Vakuum, wodurch Feuchtigkeit über den Druckausgleich (1) in den Sensor gelangen kann.

  • Seite 12: Druckmessung In Gasen

    Montage Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Druckmessung in Gasen ➀ ➁ P01-PMx7xxxx-11-xx-xx-xx-001 Abb. 5: Messanordnung Druckmessung in Gasen Cerabar S Absperrarmatur • Cerabar S mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit eventuelles Kondensat in den Prozess ablaufen kann.

  • Seite 13: Druckmessung In Flüssigkeiten

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Montage Druckmessung in Flüssigkeiten ➀ ➁ P01-PMx7xxxx-11-xx-xx-xx-003 Abb. 7: Messanordnung Druckmessung in Flüssigkeiten Cerabar S Absperrarmatur • Cerabar S mit Absperrarmatur unterhalb oder auf gleicher Höhe des Entnahme- stutzens montieren. Füllstandmessung P01-PMP75xxx-11-xx-xx-xx-000 Abb.

  • Seite 14: Einbauhinweise Für Geräte Mit Druckmittlern - Pmp75

    • isolieren bei tieferer oder höherer Umgebungtemperatur als der Referenztemperatur • mit einem Biegeradius ≥ 100 mm (3,94 in). Vakuumanwendung Bei Anwendungen unter Vakuum empfiehlt Endress+Hauser, den Drucktransmitter unterhalb des Druckmittlers zu montieren. Hierdurch wird eine Vakuumbelastung der Druckmittler bedingt durch die Vorlage des Füllöls in den Kapillaren vermieden.

  • Seite 15: Montage Mit Temperaturentkoppler

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Montage Montage mit Temperaturentkoppler max. mm (in) 115 (4.53) P01-PMx7xxxx-11-xx-xx-xx-005 Endress+Hauser empfiehlt den Einsatz von Temperaturentkopplern bei andauernden extremen Messstofftemperaturen, die zum Überschreiten der maximal zulässigen Elektroniktemperatur von +85 °C (+185 °F) führen.
  • Seite 16 Montage Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 3.3.4 Wärmedämmung – PMC71 Hochtemperaturausführung und PMP75 Die Geräte dürfen nur bis zu einer bestimmten Höhe einisoliert werden. Die maximal erlaubte Ein- isolierhöhe ist auf den Geräten gekennzeichnet und gilt für ein Isoliermaterial mit einer Wärmeleit- fähigkeit ≤...

  • Seite 17: Wand- Und Rohrmontage (Optional)

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Montage 3.3.5 Wand- und Rohrmontage (optional) Für die Montage des Gerätes an Rohren oder Wänden bietet Endress+Hauser eine Montagehalte- rung an. mm (in) P01-xMx5xxxx-06-xx-xx-xx-001 Beachten Sie bei der Montage folgendes: • Geräte mit Kapillarleitungen: Kapillaren mit einem Biegeradius von ≥ 100 mm (3,94 in) montie- ren.

  • Seite 18: Variante "Separatgehäuse" Zusammenbauen Und Montieren

    Montage Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 3.3.6 Variante "Separatgehäuse" zusammenbauen und montieren r ³ 120 (4.72) mm (in) P01-PMx7xxxx-11-xx-xx-xx-011 Abb. 13: Variante "Separatgehäuse" Bei der Variante "Separatgehäuse" wird der Sensor mit Prozessanschluss und Kabel montiert ausgeliefert. Kabel mit Buchse...

  • Seite 19: Pmp71, Variante Vorbereitet Für Druckmittleranbau - Schweißempfehlung

    Schweißempfehlung Für die Variante "U1 Vorbereitet für Druckmittleranbau" im Merkmal 70 "Prozessanschluss, Mate- rial" im Bestellcode bis einschließlich 40 bar (600 psi)-Sensoren empfiehlt Endress+Hauser die Druckmittler wie folgt anzuschweißen: Die Gesamtschweißtiefe der Kehlnaht beträgt 1 mm (0,04 in) bei dem Außendurchmesser 16 mm (0,63 in). Geschweißt wird nach dem WIG-Verfah- ren.

  • Seite 20: Gehäuse Drehen

    Montage Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 3.3.8 Gehäuse drehen Das Gehäuse ist durch Lösen des Gewindestiftes bis zu 380° drehbar. max. 380° P01-PMx7xxxx-17-xx-xx-xx-000 Abb. 15: Gehäuse ausrichten – T14- und T15-Gehäuse: Gewindestift mit einem 2 mm (0,08 in)-Innensechskant-Schlüssel lösen.

  • Seite 21: Verdrahtung

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Verdrahtung Verdrahtung Gerät anschließen Hinweis! • Beim Einsatz des Messgerätes im explosionsgefährdeten Bereich sind zusätzlich die entsprechen- den nationalen Normen und Regeln sowie die Sicherheitshinweise oder Installation bzw. Control Drawings einzuhalten. • Geräte mit integriertem Überspannungsschutz müssen geerdet werden.

  • Seite 22: Anschluss Messeinheit

    Verdrahtung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 4.1.1 Geräte mit 7/8"-Stecker PIN-Belegung beim Stecker 7/8" Bedeutung Signal – – Signal + nicht belegt Erde A0011176 Anschluss Messeinheit Hinweis! Für weitere Informationen hinsichtlich Aufbau und Erdung des Netzwerkes sowie für weitere Bus- system-Komponenten wie z.B.

  • Seite 23: Überspannungsschutz (Optional)

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Verdrahtung Überspannungsschutz (optional) Geräte mit der Option "M" im Merkmal 100 "Zusatzausstattung 1" bzw. Merkmal 110 "Zusatzaus- stattung 2" im Bestellcode sind mit einem Überspannungsschutz ausgestattet (→ siehe auch Tech- nische Information TI00383P "Bestellinformation").

  • Seite 24: Bedienung

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Das Merkmal 20 "Ausgang; Bedienung" im Bestellcode gibt Ihnen die Information, welche Bedien- möglichkeiten Ihnen zur Verfügung stehen. Variante im Bestellcode Bedienung FOUNDATION Fieldbus; Bedienung außenliegend, LCD über Vor-Ort-Anzeige oder 1 Taste außen am Gerät FOUNDATION Fieldbus;...
  • Seite 25 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Die folgende Tabelle stellt die möglichen Symbole der Vor-Ort-Anzeige dar. Es können vier Symbole gleichzeitig auftreten. Symbol Bedeutung Alarm-Symbol – Symbol blinkt: Warnung, Gerät misst weiter. – Symbol leuchtet permanent: Fehler, Gerät misst nicht weiter.

  • Seite 26: Bedienelemente

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienelemente 5.2.1 Lage der Bedienelemente Die Bedientaste befindet sich beim Gehäuse T14 in Aluminium oder Edelstahl wahlweise entweder außen am Gerät unterhalb der Schutzkappe oder innen auf dem Elektronikeinsatz. Beim hygieni- schen Edelstahlgehäuse (T17) sind die Bedientasten immer innen auf dem Elektronikeinsatz ange-...

  • Seite 27: Funktion Der Bedienelemente - Vor-Ort-Anzeige Nicht Angeschlossen

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung 5.2.2 Funktion der Bedienelemente - Vor-Ort-Anzeige nicht angeschlossen Taste(n) Bedeutung – Lageabgleich (Nullpunkt-Korrektur): Taste mindestens 3 Sekunden drücken. Die LED auf dem Elektronikeinsatz leuchtet kurz auf, wenn der anliegende Druck für den Lage- abgleich übernommen wurde.

  • Seite 28: Funktion Der Bedienelemente - Vor-Ort-Anzeige Angeschlossen

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.2.3 Funktion der Bedienelemente – Vor-Ort-Anzeige angeschlossen Taste(n) Bedeutung – Navigation in der Auswahlliste nach oben – Editieren der Zahlenwerte oder Zeichen innerhalb einer Funktion – Navigation in der Auswahlliste nach unten –...

  • Seite 29: Foundation Fieldbus Schnittstelle

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung FOUNDATION Fieldbus Schnittstelle 5.3.1 Systemarchitektur Die folgende Abbildung zeigt zwei typische Beispiele eines FOUNDATION Fieldbus-Netzwerkes mit den zugehörigen Komponenten. Industrial Network FF-HSE FF-H1 FF-H1 P01-xxxxxxxx-02-xx-xx-xx-001 Abb. 20: Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FF-HSE: High Speed Ethernet, FF-H1: FOUNDATION Fieldbus-H1, LD: Linking Device FF-HSE/FF-H1, PS: Busspeisegerät, SB: Sicherheitsbarriere, BT: Busabschlusswiderstand (Terminator)

  • Seite 30: Geräteanzahl

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.3.2 Geräteanzahl • Die Endress+Hauser Cerabar S-Geräte erfüllen die Anforderungen nach dem FISCO-Modell. • Aufgrund der niedrigen Stromaufnahme können an einem Bussegment bei Installation nach FISCO Bis HW-Version 1.10: – bis zu 7 Cerabar S bei Ex ia, CSA und FM IS-Anwendungen –...

  • Seite 31: Geräte-Identifikation Und -Adressierung

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung 5.3.5 Geräte-Identifikation und -Adressierung FOUNDATION Fieldbus identifiziert das Gerät anhand seines Identitätscodes und weist ihm auto- matisch eine geeignete Feldadresse zu. Der Identitätscode kann nicht verändert werden. Sobald Sie das FF-Konfigurationsprogramm gestartet und das Gerät in das Netzwerk integriert haben, erscheint das Gerät in der Netzwerkdarstellung.
  • Seite 32 Hinweis! Endress+Hauser Richtlinie BA00062S. Die Richtlinie enthält einen Überblick über die Standardfunktionsblöcke, die in den FOUNDATION Fieldbus-Spezifikationen FF 890 - 894 beschrieben sind. Sie ist als Hilfe bei der Verwendung dieser Blöcke gedacht, die in den Endress+Hauser-Feldgeräten implementiert sind. Endress+Hauser...
  • Seite 33 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Blockkonfiguration im Auslieferungszustand Das unten abgebildete Blockmodell stellt den Auslieferungszustand dar. Messgröße Sensor Anzeige Resource Block mit Skalierung Signalauswertung Primary value Pressure Analog Input Block 1 Transducer Block CHANNEL = 1...

  • Seite 34: Zuordnung Der Transducer Blöcke (Channel)

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.3.7 Zuordnung der Transducer Blöcke (CHANNEL) Einstellungen für den Analog Input Block Prozessgröße Transducer Block Parametername Parameter CHANNEL im Analog Input Block Primary Value, abhängig von der Pressure Transducer Block PRIMARY_VALUE/ Betriebsart, ein Druck- oder Füll-...

  • Seite 35: Einstellungen Für Den Discrete Input Block

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Einstellungen für den Discrete Input Block Alarmbedingung Transducer Block Parametername Parameter CHANNEL im Discrete Input Block Allg. Gerätefehler Konfigurationsfehler Sensor Relativdruck Sensor Unterdruck Sensor Übertemperatur Sensor Untertemperatur Prozessmembrane gebrochen Elektronik Übertemperatur...

  • Seite 36: Allgemeine Erläuterungen

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.3.8 Index-Tabellen der Endress+Hauser-Parameter In den folgenden Tabellen sind die herstellerspezifischen Geräteparameter für den Resource Block, die Transducer Blöcke und die Analog Input Blöcke aufgeführt. Für die FF-Parameter siehe entwe- der FF-Spezifikation oder Betriebsanleitung BA00303P "Beschreibung der Gerätefunktionen Cerabar S/ Deltabar S/Deltapilot S"...
  • Seite 37 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Pressure Transducer Block Parameternamen gemäß DD Parameternamen, Option Index Data type Größe Storage Read Write MODE_BLK Resetcodes "Label Parameter" und (Byte) Class Darstellung FieldCare DEVICE_DIALOG GERÄTE DIALOG Unsigned8 SW_LOCK FREIGABECODE Unsigned16...
  • Seite 38 Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Parameternamen gemäß DD Parameternamen, Option Index Data type Größe Storage Read Write MODE_BLK Resetcodes "Label Parameter" und (Byte) Class Darstellung FieldCare MEASURED_LEVEL_EASY GEMESSENER FÜLLSTAND Float LEVEL EASY FULL_CALIBRATION_EASY ABGLEICH VOLL Float...

  • Seite 39: Analog Input Blöcke

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Parameternamen gemäß DD Parameternamen, Option Index Data type Größe Storage Read Write BLK_MODE Resetcodes "Label Parameter" und (Byte) Class Darstellung FieldCare DISPLAY_ALTERNATING_VALUES ANZ ALTERNIEREND Unsigned8 AUTO, OOS 1864 DISPLAY_CONTRAST KONTRAST ANZEIGE...
  • Seite 40 Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.3.9 Methoden Die FOUNDATION Fieldbus-Spezifikation sieht den Einsatz so genannter Methoden zur Vereinfa- chung der Gerätebedienung vor. Eine Methode ist eine Abfolge interaktiver Schritte, die der Reihe nach auszuführen sind, um bestimmte Gerätefunktionen zu parametrieren.

  • Seite 41: Vor-Ort-Bedienung - Vor-Ort-Anzeige Angeschlossen

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Vor-Ort-Bedienung – Vor-Ort-Anzeige angeschlossen Wenn die Vor-Ort-Anzeige angeschlossen ist, dienen die drei Bedientasten zum Navigieren durch das Bedienmenü, → ä 28, Kap. 5.2.3 "Funktion der Bedienelemente – Vor-Ort-Anzeige ange- schlossen". 5.4.1 Menüaufbau...

  • Seite 42: Option Wählen

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.4.2 Option wählen Beispiel: Menüsprache "English" wählen. Vor-Ort-Anzeige Bedienung Als Menüsprache wurde "Deutsch" gewählt. Die aktive Wahl ist durch einen ✓vor dem Menütext gekennzeichnet. P01-xxxxxxxx-19-xx-xx-de-017 Mit "+" oder "–" die Menüsprache "English" wählen.

  • Seite 43: Am Gerät Anliegenden Druck Als Wert Übernehmen

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Vor-Ort-Anzeige Bedienung Mit "E" speichern Sie den neuen Wert ab und verlassen den Editiermodus. → Siehe nächste Abbildung. P01-xxxxxxxx-19-xx-xx-de-031 Der neue Wert für die Dämpfung beträgt 30.0 s. – Mit "E" gelangen Sie zum nächsten Parameter.

  • Seite 44: Fieldcare

    • Für die Auswertung der im HistoROM /M-DAT gespeicherten Daten und Ereignisse benötigen Sie das Endress+Hauser Bedienprogramm FieldCare. Bei Geräten, die mit der Option "Histo- ROM/M-DAT bestellt wurden, liegt eine CD mit dem Bedienprogramm und Dokumentation bei. → ä 44, Kap. 5.5 "FieldCare". Das Kopieren von Konfigurationsdaten eines Transmitters in einen anderen Transmitter ist auch mit einem FF-Konfigurationsprogramm möglich.

  • Seite 45: Konfigurationsdaten Kopieren

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung 5.6.1 Konfigurationsdaten kopieren ➁ ➀ Zero Display Sensor OUNDATION HW-Version: SW-Version: P01-xxxxxxxx-19-xx-xx-xx-123 ® Elektronikeinsatz mit optionalem HistoROM /M-DAT Speichermodul ® Optionales HistoROM /M-DAT ® ® Um Konfigurationsdaten vom HistoROM/ M-DAT in ein Gerät oder von einem Gerät in ein HistoROM /M-DAT zu kopieren, muss die Bedienung entriegelt sein (DIP-Schalter 1, Position "off", Parameter SWLOCK/FREIGABE-...
  • Seite 46 Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus ® Konfigurationsdaten von einem HistoROM /M-DAT in ein Gerät kopieren: Hinweis! Die Bedienung muss entriegelt sein. Gerät von der Versorgungsspannung trennen. ® ® HistoROM /M-DAT auf den Elektronikeinsatz stecken. In dem HistoROM /M-DAT sind Konfigurationsdaten von einem anderen Gerät gespeichert.

  • Seite 47: Bedienung Verriegeln/Entriegeln

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Bedienung verriegeln/entriegeln Nach Eingabe aller Parameter können Sie Ihre Eingaben vor ungewolltem und unbefugtem Zugriff schützen. Sie haben folgende Möglichkeiten die Bedienung zu verriegeln/entriegeln: • über DIP-Schalter auf dem Elektronikeinsatz, Vor-Ort am Gerät.

  • Seite 48: Bedienung Vor-Ort Über Dip-Schalter Verriegeln/Entriegeln

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.7.1 Bedienung Vor-Ort über DIP-Schalter verriegeln/entriegeln ➀ ➁ ➂ Zero Display Sensor OUNDATION HW-Version: SW-Version: – P01-xxxxxxxx-19-xx-xx-xx-177 Abb. 24: Lage DIP-Schalter "Hardware-Verriegelung" auf dem Elektronikeinsatz Ggf. Vor-Ort-Anzeige (optional) demontieren DIP-Schalter steht auf "on": Bedienung ist verriegelt.

  • Seite 49: Simulation

    Wenn Sie möchten, dass nach einem Reset die Parameter auf Werkswerte zurückge- setzt werden, setzen Sie sich bitte mit Endress+Hauser Service in Verbindung. • Nach einem Reset mit Code 7864 ist der Parameter OUT ggf. neu zu skalieren. → ä 62, Kap. 6.7 "Parameter OUT skalieren".

  • Seite 50: Reset Über Das Bedienprogramm Fieldcare Durchführen

    Bedienung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 5.9.2 Reset über das Bedienprogramm FieldCare durchführen Bei Bedienung über FieldCare geben Sie die Codezahl über den Parameter RÜCKSETZEN ein (Menüpfad: BEDIENMENÜ → BETRIEB). Welche Parameter von dem jeweiligen Resetcode zurückgesetzt werden, stellt die folgende Tabelle dar.
  • Seite 51 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Bedienung Resetcode Beschreibung und Auswirkung PowerUp-Reset (Warmstart) – Dieser Reset setzt alle Parameter im RAM zurück. Daten werden neu aus dem EEPROM zurückgelesen (Prozessor wird neu initialisiert). – Eine eventuell laufende Simulation wird beendet.

  • Seite 52: Inbetriebnahme

    Inbetriebnahme Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inbetriebnahme Warnung! • Liegt am Gerät ein Druck kleiner als der zugelassene minimale Druck an, werden nacheinander die Meldungen und "E120 Sensor Unterdruck" und "E727 Druckmessumformer übersteuert" ausgegeben. • Liegt am Gerät ein Druck größer als der zugelassene maximale Druck an, werden nacheinander die Meldungen "E115 Sensor Überdruck"...
  • Seite 53 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inbetriebnahme Resource Block parametrieren Resource Block öffnen. Ggf. Verriegelung der Gerätebedienung aufheben. → ä 47, Kap. 5.7 "Bedienung verriegeln/ entriegeln". Standardmäßig ist die Bedienung entriegelt. Ggf. Blockbezeichnung ändern. Werkeinstellung: RS_452B481007-xxxxxxxxxxx Ggf. über den Parameter TAG_DESC dem Block eine Beschreibung zuweisen.

  • Seite 54: Weitere Parametrierung

    Inbetriebnahme Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Über die Parameter HI_HI_PRI, HI_PRI, LO_LO_PRI und LO_PRI die Alarmprioritäten festle- gen. Eine Protokollierung an das Feld-Hostsystem erfolgt nur bei einer Alarmpriorität größer 2. Über den Parameter MODE_BLK, Element TARGET den Blockmodus auf "Auto" setzen. Hier- für muss auch der Resource Block auf den Blockmodus "Auto"...

  • Seite 55: Lageabgleich

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inbetriebnahme Lageabgleich Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen, d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an. Es werden zwei ver- schiedene Möglichkeiten für einen Lageabgleich angeboten.

  • Seite 56: Druckmessung

    Inbetriebnahme Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Druckmessung 6.5.1 Informationen zur Druckmessung Hinweis! • Für die Betriebsarten Druck und Füllstand gibt es je ein Quick-Setup-Menü, dass Sie durch die wichtigsten Grundfunktionen führt. Mit der Einstellung im Parameter BETRIEBSART legen Sie fest, welches Quick-Setup-Menü...
  • Seite 57 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inbetriebnahme Vor-Ort-Bedienung FieldCare LAGESOLLWERT LAGESOLLWERT Bedingt durch die Einbaulage des Gerätes kann es zu Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen. Über den einer Verschiebung des Messwertes kommen. Über den Parameter LAGESOLLWERT geben Sie den gewünsch-...

  • Seite 58: Füllstandmessung

    Inbetriebnahme Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Füllstandmessung 6.6.1 Informationen zur Füllstandmessung Hinweis! • Für die Betriebsarten Füllstand und Druck gibt es je ein Quick Setup-Menü, dass Sie durch die wichtigsten Grundfunktionen führt. → Für das Quick Setup-Menü "Füllstand" → ä 60.

  • Seite 59: Übersicht Füllstandmessung

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inbetriebnahme 6.6.2 Übersicht Füllstandmessung Messaufgabe FÜLLSTANDS- Auswahl Beschreibung Anmerkung Anzeige der Messwerte WAHL/ Messgröße FÜLLSTANDSTYP Die Messgröße ist direkt FÜLLSTANDSWAHL: Über den Parameter – Abgleich mit Referenz- – Fehleingaben sind Die Messwertanzeige sowie proportional zum Füllstd.

  • Seite 60: Quick Setup-Menü Für Die Betriebsart Füllstand

    Inbetriebnahme Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus 6.6.3 Quick Setup-Menü für die Betriebsart Füllstand Hinweis! • Einige Parameter werden nur angezeigt, wenn andere Parameter entsprechend eingestellt wur- den. Zum Beispiel wird der Parameter ABGLEICH LEER nur in folgenden Fällen angezeigt: –...
  • Seite 61 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Inbetriebnahme Vor-Ort-Bedienung FieldCare LAGEKORREKTUR LAGEKORREKTUR Bedingt durch die Einbaulage des Gerätes kann es zu Bedingt durch die Einbaulage des Gerätes kann es zu einer Verschiebung des Messwertes kommen. Über den einer Verschiebung des Messwertes kommen. Über den Parameter LAGEKORREKTUR mit der Option "überneh-...

  • Seite 62: Parameter Out Skalieren

    Inbetriebnahme Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Parameter OUT skalieren Im Analog Input Block kann der Eingangswert bzw. der Eingangsbereich gemäß den Automatisie- rungsanforderungen skaliert werden. Beispiel: Der Messbereich von 0...500 mbar (7,5 psi) soll auf 0...100 %umskaliert werden.

  • Seite 63: Wartung

    Fehlermeldungen generiert. → Für die Fehlermeldungen siehe → ä 71, Kap. 8.1.1 "Fehlermel- dungen Vor-Ort-Anzeige". • Für Unterstützung und weitere Informationen wenden Sie sich bitte an Endress+Hauser Service. • → Siehe auch Kap. 8.4, Kap. 8.5 und Kap. 8.6. Endress+Hauser...
  • Seite 64 Störungsbehebung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 101 (A101) Alarm B>Checksummenfehler – Elektromagnetische Einwir- – Einige Minuten warten. im Sensor-EEPROM kungen sind größer als Angaben –...
  • Seite 65 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 131 (A131) Alarm B>Checksummenfehler – Hauptelektronik defekt. – Hauptelektronik auswechseln. im Editiergrenzen- EEPROM 132 (A132) Alarm B>Checksummenfehler...
  • Seite 66 Störungsbehebung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 706 (W706) Warnung C>Konfigurationen – Konfigurationen (Parameter- – Daten vom Gerät in das Histo- ROM kopieren.
  • Seite 67 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 716 (A716) Alarm B>Prozessmembrane – Sensor defekt. – Sensor auswechseln. gebrochen – Druck reduzieren.
  • Seite 68 Störungsbehebung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 726 (E726) Error C>Temperaturmessum- – Elektromagnetische Einwirkun- – Elektromagnetische Einwirkun- formung übersteuert gen sind größer als Angaben in gen abblocken oder Störquelle...
  • Seite 69 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Störungsbehebung Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 732 (E732) Error C>Tmin PROZESS – Temperaturmesswert hat den – Anlage/Temperaturmesswert (TEMPERATURE_1_ für den Parameter überprüfen.
  • Seite 70 Störungsbehebung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Code Meldungs- Meldung/ BLOCK_ Ursache Maßnahme Prio- typ/ Beschreibung ERROR ERROR rität NA 64 Value Value Bit 742 (A742) Alarm B>Inititalisierungsfehler – Elektromagnetische Einwirkun- – Einige Minuten warten. des Sensors gen sind größer als Angaben in –...

  • Seite 71: Fehlermeldungen Vor-Ort-Anzeige

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Störungsbehebung Erklärung XD_ERROR und BLOCK_ERROR Meldungs- Code XD_ERROR XD_ERROR Text BLOCK_ BLOCK_ERROR Text PV Status Value ERROR Value Bit Alarm General Error Other Bad Sensor Failure 707, 711, 713, 721, Calibration Error...

  • Seite 72: Verhalten Der Ausgänge Bei Störung

    Störungsbehebung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Verhalten der Ausgänge bei Störung Das Gerät unterscheidet zwischen den Meldungstypen: Alarm, Warnung und Fehler (Error). → Siehe folgende Tabelle und → ä 63, Kap. 8.1 "Meldungen". Ausgang A (Alarm) W (Warnung) E (Error: Alarm/Warnung) FOUNDATION Fieldbus Die jeweilige Prozessgröße wird mit dem...

  • Seite 73: Bestätigung Von Meldungen

    FieldCare: Menüpfad für ALARMHALTEZEIT und MODUS ALARMQUIT.: BEDIENMENÜ → DIAGNOSE → MELDUNGEN Reparatur Das Endress+Hauser Reparaturkonzept sieht vor, dass die Messgeräte modular aufgebaut sind und Reparaturen auch durch den Kunden durchgeführt werden können (→ ä 74 "Ersatzteile"). Hinweis! • Bitte beachten Sie für zertifizierte Geräte das Kapitel "Reparatur von Ex-zertifizierten Geräten".

  • Seite 74: Ersatzteile

    Störungsbehebung Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Ersatzteile Welche Ersatzteile für Ihr Messgerät erhältlich sind, ersehen Sie auf der Internetseite "www.endress.com". Gehen Sie dazu wie folgt vor: Seite "www.endress.com" anwählen, dann Land auswählen. Auf "Messgeräte" klicken Produktnamen im Eingabefeld "Produktnamen" eingeben Messgerät auswählen.

  • Seite 75: Rücksendung

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestim- mungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsbe- rührend sind, in einer bestimmten Art und Weise umzugehen.

  • Seite 76: Technische Daten

    10.1 Menü Hinweis! • Auf den folgenden Seiten ist das gesamte Menü der Endress+Hauser-Parameter abgebildet. Einige Endress+Hauser-Parameter entsprechen FF-Standardparametern. Alle weiteren FF-Parameter lassen sich nur über ein FF-Konfigurationsprogramme parametrieren. (→ Siehe hierfür Betriebs- anleitung BA00303P "Cerabar S/Deltabar S/Deltapilot S, Beschreibung der Gerätefunktionen".) •...
  • Seite 77 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Anhang MESSWERT GRUPPENAUSWAHL HERSTELLERANSICHT SPRACHE BETRIEBSART QUICK SETUP nur Betriebsart FÜLLSTANDSWAHL Füllstand BEDIENMENÜ ABGLEICH LAGEABGLEICH BETRIEBSART nur Deltabar S Druck Druck Füllstand Füllstand Durchfluss LAGEKORREKTUR LAGEKORREKTUR FÜLLSTANDSWAHL LAGEKORREKTUR LAGESOLLWERT LAGEKORREKTUR MAX. DURCHFLUSS...
  • Seite 78 Anhang Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Service GRUNDABGLEICH BETRIEBSART Druck Füllstand Durchfluss EINHEIT DRUCK FÜLLSTANDSWAHL EINHEIT DRUCK BEN. EINHEIT P BEN. EINHEIT P Füllstd. Easy Druck Füllstd. Easy Höhe Füllstand Standard FAKT. BEN. EINH. P FAKT. BEN. EINH. P WERT DÄMPFUNG...
  • Seite 79 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Anhang Fortsetzung GRUNDABGLEICH Füllstand, Füllhöhe Volumen Masse siehe auch vorherige Seiten EINHEIT HÖHE EINHEIT VOLUMEN EINHEIT MASSE FÜLLSTANDSWAHL = Füllstand Standard BEN. EINHEIT V BEN. EINHEIT M BEN. EINHEIT H EINHEIT DRUCK FAKT.
  • Seite 80 Anhang Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus ERWEIT. ABGLEICH LINEARISIERUNG LINEARISIERUNG SUMMENZ.ABGLEICH nur Betriebsart nur Betriebsart nur Betriebsart Füllstand Füllstand Durchfluss (nur Deltabar S) Anzeige nur über Anzeige nur über Vor-Ort-Anzeige FieldCare Druck Füllstand Durchfluss TEMP. EINHEIT TEMP. EINHEIT TEMP.
  • Seite 81 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Anhang ANZEIGE TRANSMITTERINFO FOUNDATION Fieldbus TRANSMITTERDATEN PROZESSANSCHLUSS SENSORDATEN INHALT HAUPTZEILE DEVICE ID SERIENNR. TRANSM. Pmax ANSCHLUSS SERIENNR SENSOR FORMAT HAUPTZEILE DEVICE REVISION SERIENNR. ELEKTR. TYP ANSCHLUSS LRL SENSOR DD REVISION PD-TAG MAT. ANSCHL. POS.
  • Seite 82 Anhang Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus PROZESSINFO BETRIEB PROZESSWERTE FUNCTION BLOCKS SCHLEPPZEIGER nur Deltabar S Druck Füllstand Durchfluss MESSWERT MESSWERT MESSWERT AI1 OUT VALUE ZÄHLER P > Pmax RÜCKSETZEN DRUCK GEMESSEN DRUCK GEMESSEN DRUCK GEMESSEN AI2 OUT VALUE...
  • Seite 83 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Anhang DIAGNOSE SIMULATION MELDUNGEN BENUTZERGRENZEN SIMULATION DIAGNOSE CODE Pmin PROZESS LETZTE DIAG. CODE Pmax PROZESS MODUS ALARMQUIT. Tmin PROZESS ALARM QUITTIEREN Tmax PROZESS RESET MELDUNGEN Anzeige nur über FieldCare MELDUNGSNR. AUSWAHL ALARME ALARMVERZÖGERUNG...
  • Seite 84 Anhang Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Endress+Hauser...
  • Seite 85 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Anhang Endress+Hauser...

  • Seite 86: Index

    Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Index Index Abschirmung ........22 Menüaufbau .
  • Seite 87 Cerabar S PMC71, PMP71, PMP75 mit FOUNDATION Fieldbus Index Endress+Hauser...
  • Seite 88 www.endress.com/worldwide BA00302P/00/DE/14.12 71161902 CCS/FM+SGML 9 71161902...

Diese Anleitung auch für:

Cerabar s pmp71Cerabar s pmp75

Inhaltsverzeichnis
